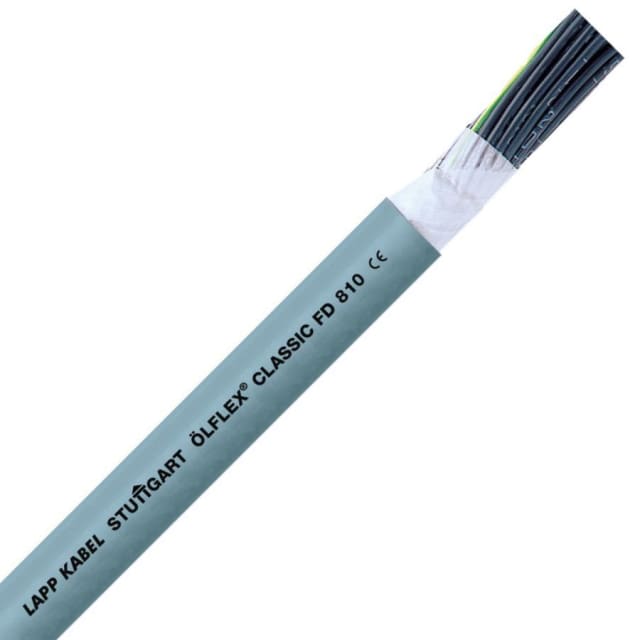

Câble de commande ÖLFLEX CLASSIC FD 810 50G1,5

Câble de commande souple pour chaînes porte-câbles

Le câble de commande ÖLFLEX CLASSIC FD 810 50G1,5 est conçu pour les applications dynamiques où le câblage accompagne des mouvements répétés sur machine. Sa construction extra souple en fait un choix adapté aux parties mobiles, aux circuits de commande, de réglage et de mesure, ainsi qu’aux installations intégrées dans une chaîne porte-câbles. Cette version en 50 conducteurs de 1,5 mm² répond aux besoins des équipements nécessitant de nombreuses liaisons dans un seul câble, tout en conservant une mise en œuvre compatible avec un environnement industriel courant.

Configuration 50 conducteurs avec repérage numérique

Avec ses 50 conducteurs et son repérage par chiffres, ce câble facilite l’organisation des raccordements dans les ensembles de commande complexes. Cette identification claire aide au câblage, à la maintenance et au repérage lors des interventions techniques. La présence d’un conducteur de protection dans la désignation 50G1,5 convient aux montages où la continuité de terre doit être intégrée directement dans le câble, sans multiplier les références ni alourdir le faisceau.

Souplesse de l’âme et comportement en flexion

L’âme en cuivre nu de classe E extra souple est pensée pour supporter les sollicitations de flexion propres aux équipements en mouvement. Cette conception favorise un passage plus fluide dans les guidages et convient aux utilisations répétées avec rayon de courbure maîtrisé. Le diamètre extérieur d’environ 25 mm permet d’anticiper l’encombrement dans les chemins de câbles, presses-étoupes et chaînes, tandis que le rayon de courbure admissible de 187,5 mm en usage flexible aide à préserver de bonnes conditions d’installation.

Gaine PVC pour usage industriel intérieur

Sa gaine extérieure en PVC gris est adaptée aux environnements industriels en locaux secs ou humides. Ce matériau apporte une bonne tenue d’usage pour les circuits de commande soumis à des contraintes mécaniques moyennes. Dans ce type d’application, la gaine contribue aussi à garder un câblage propre et facilement identifiable dans l’armoire ou sur machine. Le PVC utilisé sur cette série convient également lorsque l’on recherche un câble de commande souple avec une résistance aux acides et aux solutions alcalines, ainsi qu’une résistance limitée à l’huile.

Tension nominale et domaines d’application

Prévu pour une tension nominale U de 500 V, ce câble souple industriel s’intègre dans de nombreux systèmes de pilotage et d’alimentation de fonctions auxiliaires. Il trouve sa place sur des machines automatisées, ensembles de manutention, équipements de production, organes mobiles et installations nécessitant un câble multiconducteur pour signaux de commande. L’absence de blindage global oriente ce modèle vers les applications où la protection électromagnétique n’est pas le critère principal et où l’on privilégie avant tout une solution souple, compacte et polyvalente.

Plage de température et conditions de pose

Le câble ÖLFLEX CLASSIC FD 810 50G1,5 est prévu pour une température de pose de 0 à 70 °C et une plage de service statique de -40 à 80 °C. Ces valeurs permettent d’envisager son intégration dans des installations soumises à des variations thermiques usuelles en environnement technique. En pose fixe, le rayon minimal admissible de 100 mm permet de sécuriser le cheminement lors du montage, tandis qu’en usage flexible ou guidé il convient de respecter les rayons recommandés afin de conserver un fonctionnement adapté au mouvement continu.

Réaction au feu et lecture des caractéristiques essentielles

Ce câble présente un classement de réaction au feu Eca et un comportement retardateur de flamme selon IEC 60332-1-2. Il ne s’agit pas d’un câble sans halogène ni d’un modèle à faible dégagement de fumée, ce qui est important à prendre en compte selon la nature du projet et les exigences du site. Pour un acheteur professionnel, cette lecture claire des caractéristiques permet de sélectionner une référence cohérente avec les contraintes réelles de l’installation, sans surdimensionner le produit ni se tromper de famille technique.

Un choix pertinent pour les commandes machines à forte densité

Grâce à sa combinaison entre grand nombre de conducteurs, section de 1,5 mm², structure extra souple et aptitude aux mouvements répétés, ce câble de commande répond particulièrement bien aux architectures machines où plusieurs fonctions doivent transiter dans une seule liaison. Il permet de rationaliser le câblage, de limiter la multiplication des câbles séparés et de conserver une solution adaptée aux mouvements en chaîne porte-câbles sur distances moyennes. Pour une intégration propre et lisible dans les équipements de production, cette configuration constitue une réponse technique efficace.
