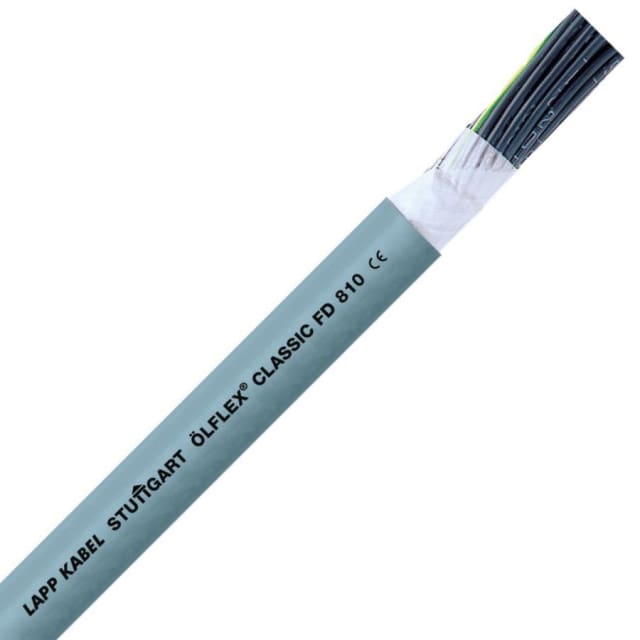

Câble électrique Ölflex Classic FD 810 3G1,5 0026150/1

Câble souple industriel pour chaînes porte-câbles et usages dynamiques

Le câble électrique Ölflex Classic FD 810 3G1,5 est conçu pour l’alimentation et la commande dans les environnements industriels où le mouvement répété impose une grande souplesse. Cette version à 3 conducteurs de 1,5 mm² avec conducteur de protection convient particulièrement aux installations sur machines, ensembles mobiles, systèmes de manutention et équipements automatisés intégrant un guidage en chaîne porte-câbles. Sa conception extra souple facilite les déplacements continus tout en conservant un encombrement maîtrisé.

Section 3G1,5 adaptée aux circuits de puissance et de commande

Avec sa configuration 3G1,5, ce câble réunit trois conducteurs en cuivre nu, dont un conducteur de protection, pour répondre aux besoins courants en raccordement de moteurs, actionneurs, organes de commande et équipements électromécaniques. La section nominale de 1,5 mm² offre un bon compromis entre capacité de raccordement, maniabilité au câblage et tenue mécanique dans les installations où l’on recherche un câble souple et simple à intégrer.

Âmes extra souples pour un câblage plus pratique en mouvement

La classe de construction de l’âme E, dite extra souple, apporte la flexibilité attendue pour les applications mobiles. Ce point est essentiel lorsque le câble doit suivre des cycles répétés, absorber des courbures régulières ou se poser dans des espaces techniques limités. Son diamètre extérieur d’environ 7,4 mm aide également à optimiser le passage dans les chemins de câble, les goulottes techniques ou les chaînes porte-câbles compactes.

Isolation et gaine PVC pour une utilisation industrielle courante

L’isolation des conducteurs et la gaine extérieure sont en PVC, avec une gaine grise sobre et facile à repérer dans une armoire ou sur une machine. Cette construction convient aux usages industriels standards de puissance et de commande en environnement intérieur. L’identification des conducteurs par chiffres simplifie le repérage lors du montage, de la maintenance ou des opérations de modification sur installation, en particulier lorsque plusieurs liaisons voisines doivent être distinguées proprement.

Bonne tenue en service avec comportement adapté aux contraintes mécaniques

Ce câble souple industriel est prévu pour fonctionner en usage fixe comme en usage mobile, avec des rayons de courbure adaptés aux différents modes de pose. En installation stationnaire, il accepte un rayon minimal d’environ 29,6 mm, tandis qu’en utilisation flexible avec ou sans guidage forcé, le rayon minimal admissible est de 55,5 mm. Ces valeurs aident à sécuriser l’intégration du câble dans les zones mobiles et à limiter les contraintes excessives lors de la pose.

Plage thermique et tension nominale pour les équipements de commande

Le câble Ölflex Classic FD 810 3G1,5 est donné pour une tension nominale U de 500 V, avec une plage de température statique de -40 à +80 °C et une température de pose de 0 à +70 °C. Ces caractéristiques le destinent aux liaisons de commande et d’alimentation sur machines et installations techniques soumises à des conditions d’exploitation variées. Sa structure permet de répondre aux besoins de raccordement lorsque la souplesse et la continuité de mouvement sont prioritaires.

Comportement au feu et points à connaître pour bien choisir

Ce modèle est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6, ce qui constitue une information importante pour orienter le choix du câble selon l’environnement d’installation. Il faut également noter qu’il s’agit d’un câble sans blindage global et sans blindage par paire, et qu’il n’est pas sans halogène. Il sera donc particulièrement pertinent pour les applications industrielles de puissance et de commande où la flexibilité en mouvement prime, sans besoin spécifique de blindage ni d’exigence halogène-free.
