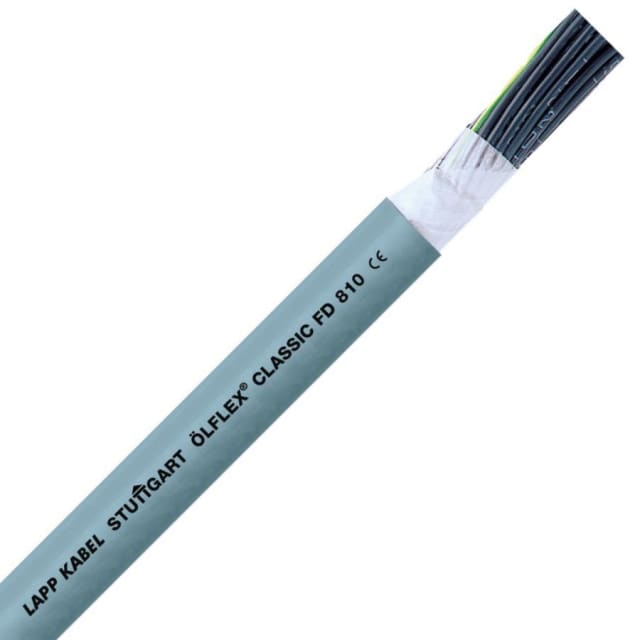

Câble Ölflex Classic FD 810 25G1 réf. 0026139/1

Câble souple industriel conçu pour chaînes porte-câbles

Le câble Ölflex Classic FD 810 25G1 est un câble d’alimentation et de commande pensé pour les applications dynamiques, notamment en chaîne porte-câbles. Sa conception extra souple facilite les mouvements répétés tout en conservant une bonne tenue mécanique dans les installations automatisées, les machines-outils, les lignes de production et les équipements de manutention. Dans cette version 25 conducteurs de 1 mm², il permet de regrouper de nombreux circuits de commande dans une seule liaison, avec un encombrement maîtrisé.

Configuration 25G1 adaptée aux circuits de commande multiconducteurs

Avec ses 25 conducteurs en cuivre nu et sa section nominale de 1 mm², ce câble répond aux besoins des installations qui demandent plusieurs liaisons de commande, de signal ou d’alimentation auxiliaire dans un même faisceau. La présence d’un conducteur de protection dans la désignation 25G1 en fait une solution adaptée lorsque la continuité de terre doit être intégrée directement dans le câble. L’identification des conducteurs par numéros simplifie le repérage au câblage, accélère le raccordement et aide à limiter les erreurs lors de la maintenance.

Souplesse élevée pour usage mobile et guidage forcé

La classe d’âme E extra souple est particulièrement intéressante pour les équipements en mouvement. Elle favorise une bonne aptitude à la flexion dans les applications où le câble suit des cycles répétés. Son rayon de courbure minimal admissible de 123 mm en utilisation flexible, y compris avec guidage forcé, permet de l’intégrer plus facilement dans les ensembles mobiles, tandis que le rayon de 65,6 mm en pose fixe facilite aussi les cheminements en armoire ou sur machine. Cette géométrie en fait un câble pertinent pour les installations où la compacité et la mobilité doivent cohabiter.

Isolation et gaine PVC pour une intégration simple en environnement machine

L’isolation des conducteurs et la gaine extérieure en PVC apportent une structure homogène, bien adaptée aux usages courants de commande et de puissance sur équipements industriels. La gaine grise facilite une intégration visuelle propre dans les armoires, coffrets et ensembles câblés. Avec un diamètre extérieur d’environ 16,4 mm, ce câble reste cohérent pour des faisceaux multiconducteurs relativement denses, tout en conservant une manipulation pratique lors de la pose et du passage dans les systèmes guidés.

Tension nominale et plage thermique pour exploitation polyvalente

Ce câble souple industriel fonctionne avec une tension nominale U de 500 V et s’intègre dans de nombreuses applications de commande et d’alimentation sur machine. Il peut être posé entre 0 et 70 °C, et utilisé en service statique de -40 à 80 °C, ce qui lui permet de couvrir un large éventail de conditions d’exploitation hors contraintes extrêmes. Pour l’intégrateur comme pour le mainteneur, cela apporte une marge de compatibilité appréciable sur des équipements variés, qu’il s’agisse d’armoires automatisées, d’axes mobiles ou d’ensembles de câblage techniques.

Comportement au feu utile pour les installations techniques

Le câble Ölflex Classic FD 810 25G1 est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6. Ces éléments sont importants pour les installateurs qui recherchent un câble souple de commande capable de répondre aux exigences usuelles de comportement au feu sur des équipements industriels et techniques. Il convient toutefois de noter qu’il ne s’agit pas d’un câble sans halogène et qu’il n’est pas positionné comme câble à faible dégagement de fumée, ce qui oriente son choix vers les environnements où ces critères spécifiques ne sont pas prioritaires.

Format pertinent pour automatisme, câblage de machines et liaisons mobiles

Cette déclinaison est particulièrement adaptée aux machines comportant de nombreux points de commande, capteurs, actionneurs ou circuits auxiliaires à regrouper dans une seule liaison souple. Son poids de 445 kg/km donne une indication utile pour anticiper la manutention, les longueurs embarquées et le dimensionnement des systèmes mobiles. Pour les fabricants de machines, tableautiers et services de maintenance, ce câble constitue une option pertinente lorsque l’objectif est d’obtenir un câblage multiconducteur souple, lisible au repérage et compatible avec un usage dynamique modéré à soutenu en chaîne porte-câbles.
