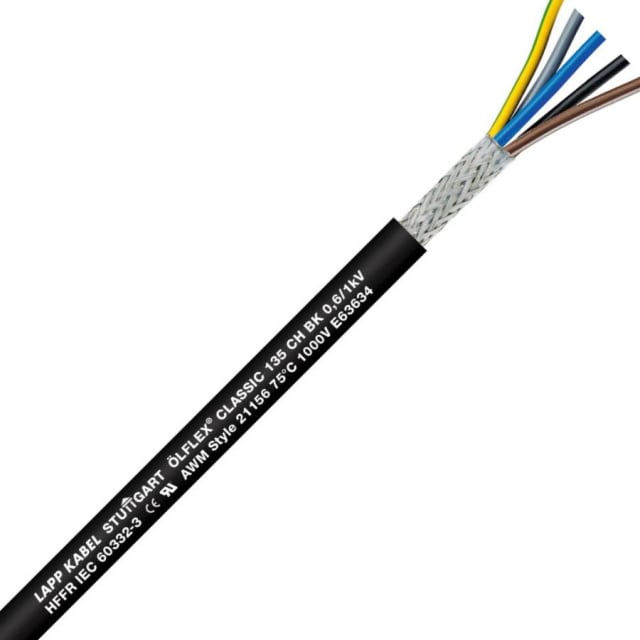

Câble électrique blindé 0,6/1 kV 3G1 noir 1123461/1

Câble blindé 0,6/1 kV pensé pour les circuits de commande et de puissance

Ce câble électrique blindé 3G1 noir de la gamme ÖLFLEX CLASSIC 135 CH BK 0,6/1 kV est conçu pour le câblage des circuits de commande, de raccordement et d’alimentation nécessitant une tension nominale élevée et une bonne maîtrise des perturbations électromagnétiques. Sa configuration 3G1 intègre trois conducteurs dont un conducteur de protection, ce qui le rend adapté aux installations où la continuité de terre fait partie du câblage. Son format souple permet une mise en œuvre pratique aussi bien en cheminement interne de machine qu’en liaison entre équipements.

Blindage cuivre pour limiter les interférences électromagnétiques

La présence d’un blindage tressé visible sous la gaine extérieure constitue un atout important dans les environnements techniques exposés aux parasites électriques. Ce type de construction aide à réduire les influences électromagnétiques autour des automatismes, organes de commande, capteurs, armoires et ensembles motorisés. Pour les installations où la compatibilité électromagnétique est un point de vigilance, ce câble blindé apporte une solution pertinente tout en conservant une structure souple et facile à intégrer dans les parcours de câblage.

Conducteurs souples en cuivre pour une pose plus confortable

Les âmes en cuivre de classe 5 offrent la souplesse attendue pour les applications industrielles avec pose fixe ou flexions occasionnelles sans effort de traction. Avec une section nominale de 1 mm² par conducteur, ce câble convient aux montages où l’on recherche un bon compromis entre compacité, maniabilité et tenue électrique. Le repérage par couleurs facilite également l’identification des conducteurs lors du raccordement, ce qui contribue à accélérer le travail de câblage en atelier, en coffret ou sur machine.

Gaine extérieure noire HFFR adaptée aux environnements techniques exigeants

Sa gaine extérieure noire en polyoléfine de type HFFR associe résistance d’usage et comportement au feu adapté aux installations où la limitation des fumées est recherchée. Le câble est donné sans halogène selon l’IEC 60754-1, avec faible dégagement de fumée selon l’IEC 61034-2, et retardateur de flamme selon l’IEC 60332-1-2 ainsi que l’IEC 60332-3-25 catégorie D. Cette construction en fait un choix cohérent pour des équipements techniques, des bâtiments fonctionnels ou des ensembles industriels où la sécurité incendie et la lisibilité des cheminements en cas d’incident sont des critères importants.

Convient à la pose fixe et aux flexions occasionnelles

Ce câble n’est pas réservé à une installation strictement statique. Il peut être utilisé en pose fixe et supporter des flexions occasionnelles lorsqu’il n’est pas soumis à une traction continue. Son rayon de courbure minimal admissible est d’environ 58,8 mm en installation fixe et de 196 mm en usage flexible ou en mouvement libre. Ces valeurs sont utiles pour préparer correctement les entrées de coffrets, passages en goulottes, rayons dans les chemins de câble et zones de raccordement où l’espace disponible est limité.

Format compact pour intégration propre dans les machines et armoires

Avec un diamètre extérieur approximatif de 9,8 mm et un poids de 141 kg/km, ce câble blindé 0,6/1 kV reste adapté aux montages où l’encombrement doit être maîtrisé. Il s’intègre facilement dans les armoires électriques, les faisceaux techniques, les liaisons de commande et les équipements industriels nécessitant un câble souple blindé à gaine noire. Ce gabarit permet de concilier protection mécanique, présence d’un blindage et passage simplifié dans les zones de câblage denses.

Un choix pertinent pour les installations de commande, machine et automatisme

Pour un besoin en câble souple industriel blindé 3G1, ce modèle répond aux usages de commande et d’alimentation dans lesquels la tension nominale 0,6/1 kV, la souplesse des conducteurs, la gaine HFFR noire et le blindage cuivre doivent être réunis dans une seule référence. Il convient particulièrement aux applications de câblage machine, aux circuits de commande interéquipements, aux environnements avec présence possible de perturbations électromagnétiques et aux installations cherchant un câble compact, souple et techniquement bien défini.
