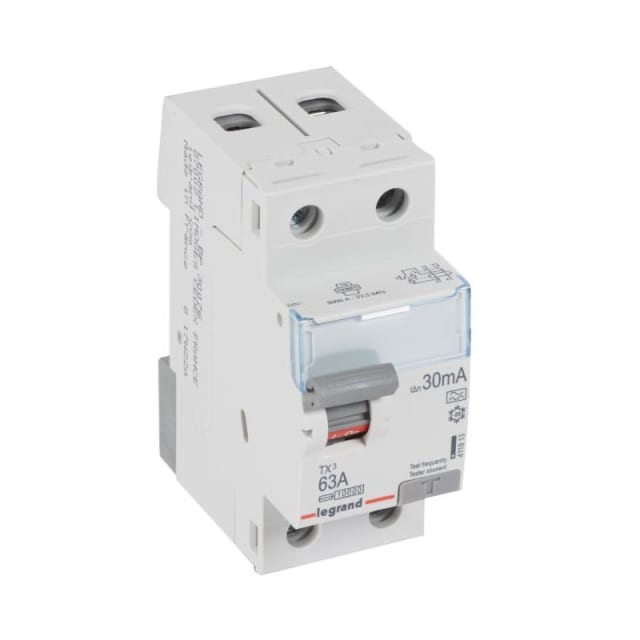

Interrupteur différentiel 2P 30mA 63A Type A 411913

Interrupteur différentiel 2P 30mA 63A type A pour la protection des personnes

Cet interrupteur différentiel TX³ en version 2 pôles, 63 A et 30 mA type A est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation lorsque des courants de fuite apparaissent. Son calibre 30 mA en fait une solution adaptée à la protection des personnes, tandis que sa technologie type A permet de prendre en compte les courants différentiels alternatifs et les composantes continues pulsées, couramment rencontrés sur certains équipements domestiques.

Format 2 modules pratique pour les tableaux sur rail DIN

Avec une largeur de 2 modules seulement, cet interrupteur différentiel s’intègre facilement dans un tableau électrique sans mobiliser d’espace inutile. Son montage sur barre DIN simplifie la mise en place dans les coffrets de distribution. Son encombrement compact et sa profondeur totale de 44 mm facilitent l’organisation du tableau, notamment lorsque plusieurs protections doivent être regroupées sur une même rangée.

Type A particulièrement adapté aux usages domestiques courants

Le type A est recommandé pour les circuits alimentant des appareils susceptibles de générer des composantes continues pulsées. Il convient donc particulièrement aux installations domestiques modernes où l’on retrouve des équipements électroniques ou électroménagers spécifiques. Ce modèle 230 V en 50 Hz permet ainsi d’équiper une protection différentielle cohérente avec les usages résidentiels courants, tout en conservant une lecture claire du tableau grâce à son marquage frontal.

Calibre 63 A pour alimenter une rangée ou un groupe de circuits

Son courant nominal de 63 A permet d’envisager l’alimentation d’une rangée ou d’un ensemble de circuits en aval, selon le dimensionnement retenu pour l’installation. L’interrupteur différentiel agit ici comme organe de coupure et de surveillance des fuites à la terre, en amont des disjoncteurs divisionnaires. C’est un choix pertinent lorsque l’on recherche une protection différentielle capable d’accompagner une distribution domestique avec une intensité nominale confortable.

Caractéristiques techniques utiles à l’installation et au raccordement

Ce modèle bipolaire accepte le raccordement de conducteurs monofilaire de 0,75 à 50 mm² et de conducteurs multifilaires de 0,75 à 35 mm², ce qui laisse une bonne souplesse au moment du câblage. Il dispose d’une tension d’isolement assignée Ui de 250 V, d’une tenue aux chocs Uimp de 4 kV et d’une résistance au court-circuit conditionnelle de 10 kA. Sa résistance aux courants de choc de 0,25 kA complète un profil technique adapté à une intégration en tableau de protection modulaire.

Utilisation en tableau avec commande visible et verrouillage possible

La manette en face avant permet une commande simple pour la mise sous tension ou la coupure du circuit protégé. La présence d’un dispositif de verrouillage apporte un intérêt pratique pour les opérations d’intervention, de consignation ou de maintenance. L’appareil accepte également des dispositifs supplémentaires possibles, ce qui peut faciliter certaines configurations de tableau selon les besoins d’exploitation.

Conçu pour un fonctionnement stable en environnement de tableau

Avec un indice de protection IP20, un degré de pollution 2 et une plage de fonctionnement de -25 à 60 °C, cet interrupteur différentiel est pensé pour une installation en enveloppe ou coffret adapté. Sa finition grise proche RAL 7035 s’harmonise naturellement avec l’esthétique des appareillages modulaires de tableau. Il constitue ainsi une solution cohérente pour compléter une distribution électrique modulaire propre, lisible et bien organisée.
