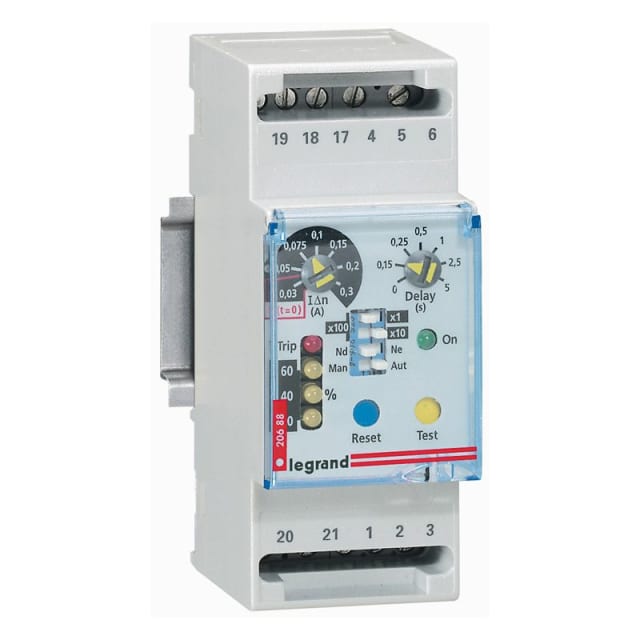

Relais différentiel pour DPX3 rail DIN 230-240 V 026088

Relais différentiel modulaire pour protection des départs DPX³

Ce relais différentiel pour DPX³ sur rail DIN est conçu pour détecter les courants de défaut d’isolement sur réseaux triphasés et transmettre l’ordre de déclenchement à l’appareil associé. Il s’intègre dans les ensembles de protection et de distribution utilisant des disjoncteurs DPX³ ou des interrupteurs DPX³-I équipés du déclenchement adapté. Son format enclipsable 2 modules facilite son implantation dans le tableau tout en conservant une lecture claire des informations en façade.

Détection réglable pour adapter la protection au besoin réel

La sensibilité de détection couvre une plage étendue de 30 mA à 30000 mA, ce qui permet de configurer le relais selon le niveau de protection attendu et le contexte d’exploitation de l’installation. Cette amplitude de réglage aide à adapter la surveillance différentielle aussi bien aux besoins de protection rapprochée qu’aux applications de contrôle de défaut d’isolement sur départs de puissance. Le déclenchement différé est réglable jusqu’à 5 secondes, un point utile pour coordonner la protection avec le reste de l’installation.

Alimentation 230 à 240 V AC et montage sur rail DIN

Le relais fonctionne en courant alternatif 230 à 240 V, en 50/60 Hz, avec une plage d’alimentation de 195,5 à 253 V AC et une fréquence de service de 47 à 63 Hz. Son installation sur rail DIN permet une intégration propre dans les coffrets et armoires. Avec une largeur de 35 mm, une hauteur de 89 mm et une profondeur de 65,6 mm, il reste compact pour un appareil dédié à la surveillance différentielle d’un départ DPX³.

Lecture immédiate des états grâce aux voyants en face avant

Ce relais différentiel dispose d’un affichage du courant différentiel et d’une signalisation visuelle pensée pour le suivi d’exploitation. La face avant permet d’identifier rapidement la mise sous tension et la progression du défaut d’isolement, ce qui simplifie le diagnostic en maintenance. La présence d’une mémorisation d’erreur apporte un confort supplémentaire pour repérer un événement de défaut même après disparition de l’anomalie.

Association avec tore externe pour une surveillance adaptée au départ

Le fonctionnement de ce relais s’appuie sur l’association avec un tore différentiel compatible. Cette architecture permet d’adapter le diamètre du tore au conducteur ou au jeu de conducteurs à surveiller, selon la configuration du départ. C’est une solution particulièrement pertinente lorsque la détection différentielle doit être mise en œuvre sur des circuits de distribution ou des départs de puissance avec appareillage DPX³.

Raccordement à vis pour une intégration claire dans le tableau

Le raccordement électrique s’effectue par bornes à vis, un choix apprécié pour les opérations de câblage en tableau et pour le maintien d’une connexion nette dans les environnements techniques. Le relais est équipé d’un contact inverseur, utile pour remonter une information d’état ou piloter la chaîne de déclenchement selon l’architecture retenue. Les bornes ne sont pas amovibles, ce qui oriente le produit vers une installation fixe et structurée dans l’enveloppe électrique.

Un choix pertinent pour les tableaux de protection et de distribution

Ce relais différentiel rail DIN s’adresse aux intégrations nécessitant une surveillance des défauts à la terre sur appareillage DPX³, avec réglage de seuil, temporisation et visualisation en façade. Il convient aux tableaux où l’on recherche une solution modulaire, lisible et compatible avec une logique de protection sélective. Pour l’installateur comme pour l’exploitant, il apporte une réponse technique claire dans les ensembles de distribution électrique équipés de protection DPX.
