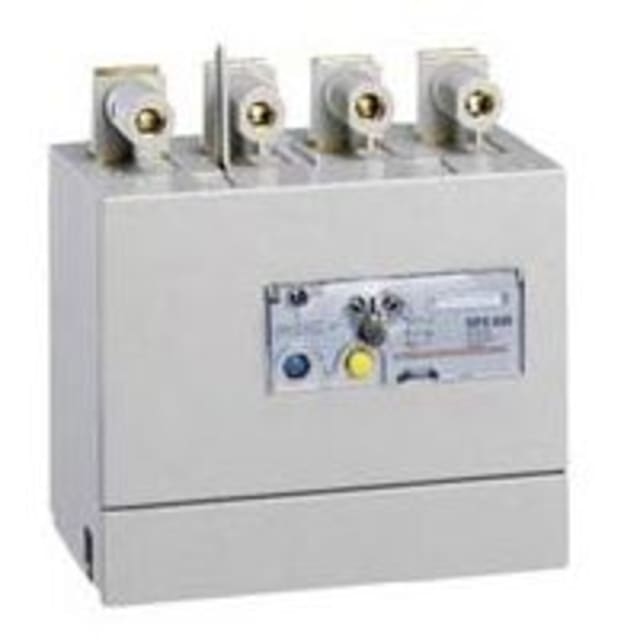

Bloc différentiel tétrapolaire 630 A aval DPX3 026065

Bloc différentiel tétrapolaire conçu pour les ensembles DPX³ 630

Ce bloc différentiel tétrapolaire 630 A en montage aval est prévu pour compléter un appareillage de la gamme DPX³. Il s’adapte aux DPX³ 630 et DPX³-I 630, et il est également annoncé par le fabricant comme compatible avec certains ensembles DPX³ 400 AB jusqu’à 630 A. Son rôle est d’ajouter une fonction de protection différentielle sur une base de distribution de forte intensité, avec une intégration pensée pour les architectures de tableaux de puissance.

Protection différentielle Type A avec réglages adaptés aux usages exigeants

Ce modèle fonctionne en type A, ce qui permet la détection des défauts différentiels sur courants alternatifs ainsi que sur composantes continues pulsées. La sensibilité est réglable, avec plusieurs seuils de courant de défaut de 0,03 A à 3 A. Cette plage de réglage permet d’adapter la protection selon le niveau de sensibilité recherché, qu’il s’agisse de protéger des départs sensibles ou d’intégrer le bloc dans une sélectivité différentielle plus large au sein d’une installation.

Temporisation ajustable pour une meilleure coordination des protections

Le temps de retardement est réglable jusqu’à 3000 ms. Cette possibilité est particulièrement utile pour organiser la coordination entre plusieurs dispositifs différentiels et limiter les déclenchements non souhaités en cascade. En pratique, le réglage de la temporisation aide à maintenir une bonne continuité de service sur les installations de distribution où plusieurs niveaux de protection coexistent.

Format 4 pôles pour réseaux triphasés avec neutre

Avec ses 4 pôles et son courant nominal de 630 A, ce bloc différentiel est destiné aux départs ou arrivées de puissance nécessitant la surveillance de l’ensemble des conducteurs actifs dans une configuration triphasée avec neutre. Sa tension nominale de 230 à 500 V lui permet de s’intégrer dans des ensembles de distribution où la surveillance différentielle doit être associée à un appareil de tête ou à un départ de forte capacité.

Montage en aval pour une intégration cohérente dans le tableau

La conception en montage aval facilite l’association mécanique avec l’appareil compatible de la série DPX³. Ce positionnement est intéressant lorsque l’on souhaite ajouter la fonction différentielle sans modifier la logique générale de l’ensemble de protection. Le bloc accepte, côté bornes aval, différentes solutions de raccordement selon la configuration retenue dans le tableau, ce qui laisse de la souplesse pour la réalisation de la distribution de puissance.

Commandes intégrées utiles pour l’exploitation et la maintenance

Le bloc intègre un bouton de test et un bouton de réarmement, des éléments pratiques pour les opérations de contrôle et de remise en service. Le fabricant mentionne également un commutateur d’essais pour les tests mécaniques et d’isolement de l’appareil, ainsi qu’une possibilité de signalisation à distance du défaut différentiel. Ces fonctions apportent un vrai intérêt dans les armoires techniques où le suivi d’état et les vérifications périodiques font partie de l’exploitation normale.

Un choix pertinent pour les tableaux de distribution de forte intensité

Ce bloc différentiel DPX répond à un besoin précis : ajouter une protection différentielle réglable sur un appareillage boîtier moulé de 630 A, sans sortir de l’écosystème de la gamme. Il convient particulièrement aux intégrateurs, tableautiers et professionnels recherchant une solution cohérente pour la protection des circuits de puissance, avec réglage de sensibilité, réglage de temporisation et configuration tétrapolaire adaptée aux distributions triphasées avec neutre.
