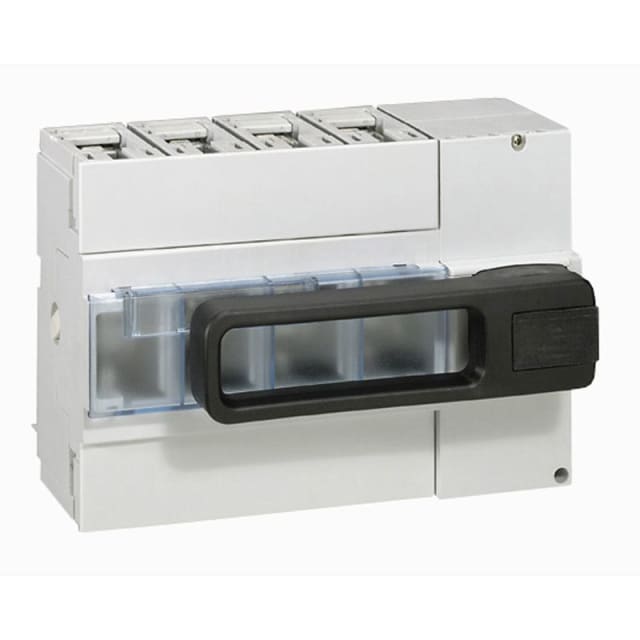

Interrupteur-sectionneur tétrapolaire 250A frontal 026607

Interrupteur-sectionneur tétrapolaire 250 A pour coupure en charge et sectionnement visible

Cet interrupteur-sectionneur tétrapolaire de la série DPX-IS 250 est conçu pour assurer la coupure en charge et le sectionnement des installations électriques avec commande frontale. Sa configuration 4 pôles permet la coupure simultanée de plusieurs conducteurs dans les tableaux et ensembles de distribution, avec une utilisation adaptée aux fonctions d’interrupteur principal, d’interrupteur de maintenance et d’interrupteur de sécurité. La coupure visible et l’action positive des contacts en font une solution particulièrement indiquée lorsque l’isolement clair du circuit est recherché.

Commande frontale rotative pratique pour intégration en façade

La commande s’effectue par bouton rotatif noir en face avant, un format apprécié pour les coffrets et armoires nécessitant une manœuvre directe, lisible et accessible. L’appareil est prévu pour une fixation frontale à 4 trous et convient aussi à un montage en distributeur ainsi qu’à une pose sur platine. Cette conception facilite l’intégration dans les équipements de distribution électrique tout en conservant une implantation propre en façade. Le cache-vis fourni participe à une finition nette de l’ensemble.

Calibre 250 A et tension de service jusqu’à 690 V

Avec un courant permanent nominal de 250 A et une tension de service de 230 à 690 V, ce sectionneur répond aux besoins des départs de puissance et des applications de distribution nécessitant une coupure manuelle robuste. En catégorie AC-21 à 400 V, il est donné pour 250 A, et en AC-23 à 400 V, il atteint une puissance de service de 100 kW. Ce positionnement le rend pertinent pour les installations où la continuité d’exploitation passe par un appareillage de tête capable de gérer des charges importantes dans un encombrement cohérent avec la gamme DPX.

Fonction de verrouillage intégrée pour consignation des circuits

Le produit est verrouillable, ce qui permet de sécuriser la position de l’organe de commande lors des opérations de maintenance, de consignation ou d’intervention technique. Cet avantage est particulièrement utile dans les environnements où il est nécessaire d’empêcher toute remise sous tension involontaire pendant les travaux. Pour un tableau électrique tertiaire, industriel ou technique, cette fonction renforce l’intérêt du produit dès lors qu’une séparation manuelle et clairement maîtrisée du circuit est attendue.

Raccordement à vis et bornes à cages pour une mise en œuvre maîtrisée

Le raccordement principal s’effectue par connexion à vis avec bornes à cages, une solution adaptée aux conducteurs de puissance lorsque l’on recherche un serrage franc et une mise en œuvre structurée dans le tableau. Ce type de connexion convient bien aux configurations de distribution où la tenue mécanique des raccordements et la clarté du câblage sont essentielles. L’appareil est livré complet dans son boîtier, ce qui facilite son identification et son intégration dans un ensemble de protection et de répartition.

Tenue électrique adaptée aux environnements de distribution exigeants

Ce modèle présente un courant conditionnel de court-circuit de 100 kA ainsi qu’une tenue de courte durée Icw de 9 kA. Ces caractéristiques le destinent aux environnements de distribution où l’appareillage doit s’inscrire dans une coordination sérieuse avec le reste du tableau. La protection frontale IP20 répond à un usage en enveloppe ou en armoire, dans une installation correctement conçue pour la distribution et le sectionnement de puissance.

Compatibilité avec auxiliaires pour élargir les possibilités d’exploitation

Cet interrupteur-sectionneur peut recevoir des auxiliaires électriques, ce qui permet d’envisager des fonctions complémentaires selon l’architecture du tableau. Il dispose de 3 contacts auxiliaires inverseurs, sans contact auxiliaire ouvreur ni fermeur dédié en standard. Cette configuration intéresse les intégrateurs et tableautiers qui souhaitent remonter des états, gérer une précoupure ou compléter la signalisation de l’appareil dans une logique d’exploitation plus avancée.
