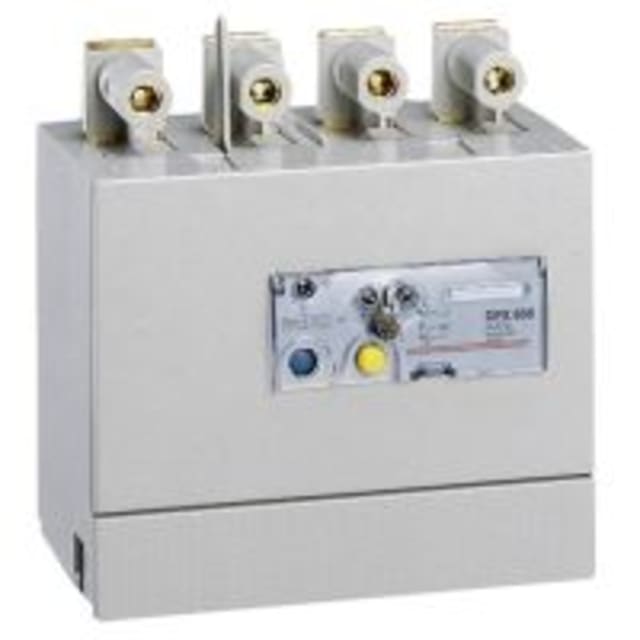

Bloc différentiel tétrapolaire 400A aval DPX 630 026061

Bloc différentiel aval conçu pour les disjoncteurs DPX³ 630

Ce bloc différentiel tétrapolaire 400 A est un module adaptable destiné aux appareils de la gamme DPX³ 630 et DPX³-I 630, avec montage en aval. Il permet d’ajouter une fonction de protection différentielle sur une base de disjoncteur de puissance compatible, tout en conservant une intégration cohérente dans les ensembles de tableaux, protections et distribution électrique. Son format 4 pôles répond aux besoins des installations triphasées avec neutre, lorsque la surveillance des défauts d’isolement doit être associée à des intensités élevées.

Protection différentielle type A pour une détection étendue des défauts

Le produit fonctionne en type A, ce qui le rend adapté à la détection des courants différentiels alternatifs et des composantes continues pulsées. Cette caractéristique est particulièrement utile dans les environnements où les charges peuvent générer des formes de courant de fuite plus complexes qu’un simple défaut sinusoïdal. En pratique, cela permet de mieux répondre aux contraintes des équipements modernes raccordés sur des départs de puissance, tout en apportant une protection différentielle adaptée à des usages tertiaires et techniques.

Calibre 400 A et tension 230 à 500 V pour les départs de forte puissance

Avec un courant nominal de 400 A et une tension nominale de 230 à 500 V, ce bloc différentiel s’inscrit dans les applications de distribution électrique où la continuité de service et la gestion de départs importants imposent un appareillage dimensionné en conséquence. Son positionnement sur des disjoncteurs DPX³ 630 jusqu’à 400 A en fait une solution pertinente pour les coffrets et tableaux alimentant des lignes de puissance, des sous-distributions ou des équipements techniques nécessitant une protection différentielle associée à un fort calibre.

Sensibilité réglable pour adapter la protection au niveau d’exploitation

Le courant de défaut de dimensionnement est réglable de 0,03 à 3 A. Cette plage de réglage permet d’ajuster la sensibilité différentielle selon le niveau de protection recherché et selon les contraintes de l’installation. Le réglage autorise ainsi une adaptation plus fine entre protection des personnes, limitation des déclenchements intempestifs et sélectivité avec d’autres dispositifs en amont ou en aval. Pour l’intégrateur ou le tableautier, cette souplesse facilite le paramétrage du départ en fonction de son usage réel.

Temporisation réglable jusqu’à 3000 ms pour la sélectivité

Le temps de retardement est réglable, avec une temporisation maximale de 3000 ms. Cet atout est important lorsque plusieurs niveaux de protections différentielles coexistent dans une même architecture. La possibilité d’introduire un retard au déclenchement aide à organiser la sélectivité différentielle entre plusieurs protections, afin de cibler plus précisément la zone en défaut et d’éviter l’arrêt inutile d’une partie plus large de l’installation. C’est un point clé pour les tableaux de distribution où l’exploitation demande un bon niveau de hiérarchisation des protections.

Montage aval pensé pour une intégration cohérente dans l’appareillage

Sa conception pour montage en aval permet une association directe avec les disjoncteurs compatibles de la série DPX³ 630 et DPX³-I 630. Ce principe de montage simplifie l’identification de la bonne configuration au moment de l’équipement du tableau. Il convient particulièrement aux projets de distribution électrique où l’on recherche une solution modulaire et clairement définie autour d’un disjoncteur principal ou d’un départ de forte intensité avec fonction différentielle ajoutée.

Une solution adaptée aux tableaux de distribution exigeants

Ce bloc différentiel 4 pôles 400 A répond aux besoins des professionnels qui doivent équiper des ensembles de protection de puissance avec une fonction différentielle réglable. Il s’adresse aux réalisations où le choix du bon accessoire d’appareillage est déterminant pour obtenir la configuration attendue sur un DPX³ 630. Grâce à son type A, sa sensibilité ajustable et sa temporisation paramétrable, il apporte une réponse précise pour les installations nécessitant un niveau élevé de maîtrise sur la protection différentielle des départs de distribution.
