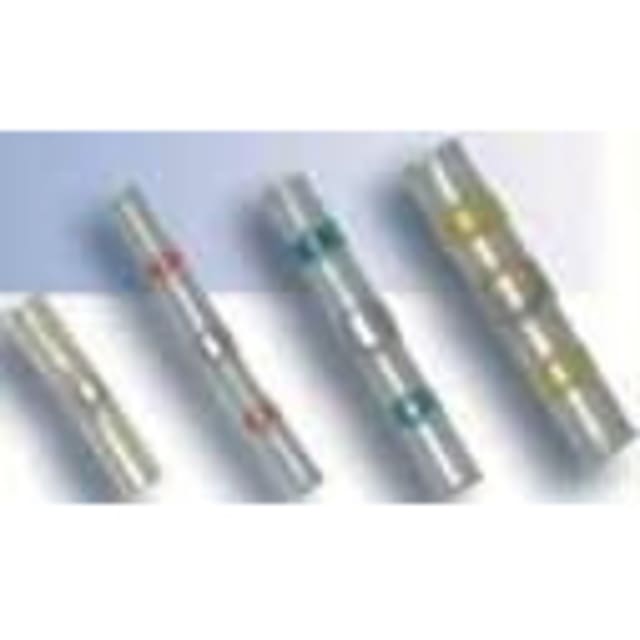

Manchon isolé transparent à souder 0,2-0,75 mm² SOUD05

Manchon isolé transparent à souder pour conducteurs de 0,2 à 0,75 mm²

Ce manchon isolé transparent à souder est conçu pour réaliser une jonction en ligne propre et compacte sur des conducteurs de petite section, de 0,2 à 0,75 mm². Sa conception thermorétractable avec bague de soudure centrale permet d’assembler les fils, d’isoler la connexion et d’obtenir un raccordement plus net qu’un simple épissurage. Il convient parfaitement aux travaux de câblage, de réparation et d’intégration dans des ensembles électriques demandant un encombrement réduit.

Connexion par soudure avec gaine thermorétractable et adhésif intérieur

Le corps transparent intègre une bague de soudure centrale ainsi qu’un revêtement intérieur à adhésif fusible. Lors de la mise en œuvre, la soudure vient unir les conducteurs tandis que la gaine se rétracte autour du raccord pour épouser le câble. L’adhésif intérieur améliore la tenue de l’ensemble et participe à l’obtention d’une finition plus fermée autour de la jonction. Ce principe de manchon préisolé thermorétractable à souder est particulièrement apprécié lorsque l’on recherche un raccordement gainé, lisible et homogène.

Format compact adapté aux montages fins et aux espaces limités

Avec une longueur totale de 25 mm et un diamètre de 1,5 mm, ce manchon de raccordement s’intègre facilement dans les faisceaux et zones de passage étroites. Son format est bien adapté aux conducteurs de faible section utilisés dans de nombreux câblages de commande, de signal, de maintenance ou d’équipements techniques. Le rapport de rétreint 3:1 apporte une bonne capacité d’adaptation autour des fils compatibles tout en conservant un montage discret.

Gaine transparente pratique pour contrôler le positionnement avant et après rétreint

La transparence du manchon est un vrai avantage au moment du montage. Elle permet de visualiser plus facilement le centrage de la bague de soudure, le bon recouvrement des conducteurs et l’évolution du rétreint pendant la chauffe. Cette lecture visuelle aide à obtenir une pose plus régulière, notamment lors d’interventions répétitives ou sur des raccordements de précision où l’on souhaite vérifier rapidement l’état de la jonction sans démonter l’ensemble.

Plage thermique pensée pour la mise en œuvre et l’exploitation

Ce modèle présente une température de rétreint de 120 °C, avec une bague de soudure dont la fusion intervient à partir de 145 °C. La température de mise en œuvre conseillée est d’environ 250 °C afin de favoriser à la fois le rétreint du manchon et la fusion correcte de la soudure. En service, il est prévu pour une utilisation entre -55 °C et +95 °C, ce qui le rend compatible avec de nombreux environnements de câblage hors contraintes extrêmes.

Isolation électrique adaptée aux raccordements soignés

Ce manchon à souder de la série SOUD dispose d’une isolation thermorétractable conforme MIL-I-23053/4 classe 2. Sa rigidité diélectrique de 15 kV/mm et sa résistivité volumique de 1×10^14 Ω·cm apportent des caractéristiques cohérentes pour le traitement de jonctions nécessitant une isolation maîtrisée. Pour l’installateur, cela se traduit par une solution de raccordement qui combine fonction de soudure et enveloppe isolante dans un seul composant.

Sans halogène pour les installations demandant un choix de composants adapté

Ce manchon isolé transparent à souder est annoncé sans halogène. Ce point peut être recherché dans certains projets de câblage ou de maintenance où la sélection des accessoires d’installation fait partie des critères techniques de l’ensemble. Associé à son corps transparent, à son adhésif intérieur et à sa compatibilité avec les sections 0,2 à 0,75 mm², il constitue un accessoire de raccordement précis pour les professionnels souhaitant une jonction soudée compacte et bien finie.
