Mise à la terre
Les éléments de mise à la terre permettent d’assurer la liaison électrique entre une installation et le sol afin de contribuer à l’évacuation des courants de défaut et des surtensions. Cette gamme réunit des solutions pour réaliser un raccordement fiable, durable et adapté aux contraintes de pose, en intérieur comme en extérieur.
Adapter la mise à la terre aux contraintes du projet
Selon le besoin, on peut choisir un conducteur de terre, une tresse souple, une barre cuivre, une barrette de jonction ou de coupure, un piquet de terre, des bornes, des connecteurs ou des accessoires de fixation. Le principal point de comparaison reste la section, de la longueur, du type de support, de l’environnement de pose et de la facilité de montage souhaitée. Les versions en cuivre, les pièces de serrage et les conducteurs flexibles offrent différentes options pour s’adapter aux tableaux, armoires, machines, structures métalliques ou réseaux de distribution.
Préparer une mise en œuvre adaptée
Ces équipements s’intègrent couramment dans les installations électriques, les locaux techniques, les armoires de commande, les systèmes de protection contre la foudre, les liaisons équipotentielles et les raccordements de masse. Pour une pose fiable, Il convient d’examiner la continuité du circuit, la qualité du serrage et l’adéquation des composants entre eux. Une mise à la terre bien réalisée contribue à la sécurité des personnes et au bon fonctionnement de l’installation.
Marques
Barre cuivre taraudée M6 20×5 mm longueur 1000 mm UC832
En stock
48.93€ HTVABarre cuivre taraudée M6 de 1000 mm, modèle plat, destinée au raccordement et à la mise à la terre. Conçue pour un courant de 250 A, finition robuste pour installations électriques.

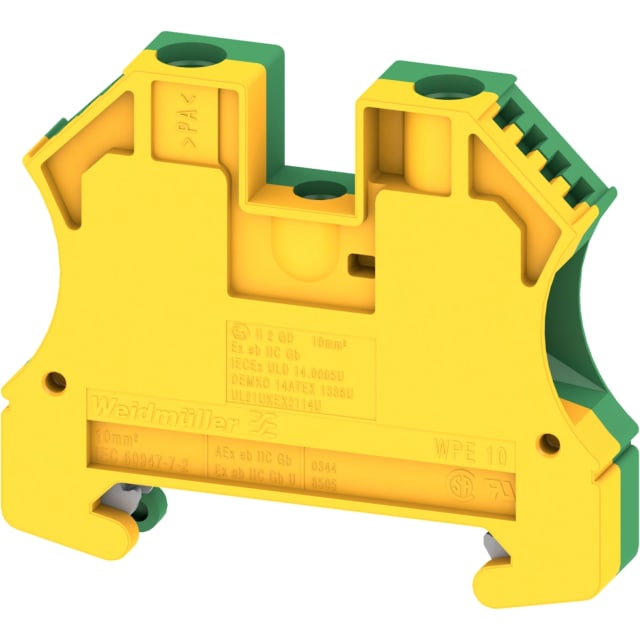

Borne de terre à vis 10 mm² pour rail DIN KR100PE
En stock
5.30€ HTVA

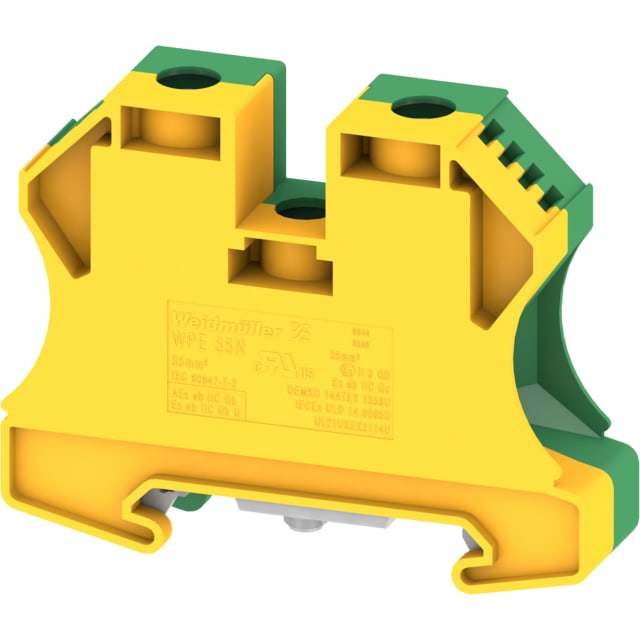

Borne de terre à vis 35 mm² KR350PE
Rupture de stock
10.14€ HTVA
Borne de terre à vis 70 mm² KR700PE
Rupture de stock
28.04€ HTVA
Kit arrivée de terre 1 rangée pour tableau UD01F2
En stock
84.45€ HTVAKit d’arrivée de terre 1 rangée pour tableau UD01F2, conçu pour assurer le raccordement de mise à la terre dans un coffret compact, avec couvercle blanc et format 250 x 75 x 110 mm.
Kit d’arrivée de terre 2 travées UD02F2
En stock
104.45€ HTVAKit d’arrivée de terre 2 travées pour installation et raccordement, en finition blanche, avec dimensions compactes 500 x 75 x 110 mm, pour la gamme Univers.
Module de terre tableau électrique KN14E
En stock
5.00€ HTVAModule de terre pour tableau électrique 14 points, 63 A, 230 V, compatible conducteurs rigides, multifilaires et flexibles avec embout, de 1,5 à 25 mm².
Pontage pour module de terre KN99E
En stock
22.37€ HTVAPontage vert pour module de terre KN99E, à connexion QuickConnect, 63 A, 230 V. Compact, il facilite le raccordement des modules de mise à la terre dans les tableaux électriques.
Quel élément choisir pour relier un tableau ou une armoire à la terre ?
Pour un tableau ou une armoire, privilégiez une barre de terre ou un bornier de terre sur rail DIN. Si vous avez plusieurs départs à distribuer, une barre avec de nombreuses connexions est plus pratique qu’une simple borne.
Quelle solution prendre pour un raccordement souple quand il y a des vibrations ou des mouvements ?
Une tresse ou un conducteur souple est plus adapté qu’une barre rigide. C’est le meilleur choix pour les portes d’armoire, les liaisons de masse et les équipements soumis aux vibrations.
Comment choisir entre piquet de terre, collier et manchon ?
Le piquet sert à créer la prise de terre, le collier permet de raccorder le conducteur au piquet ou à une conduite, et le manchon sert à prolonger ou assembler deux éléments de piquet.
Quand faut-il une barrette de coupure de terre ?
Elle est utile si vous devez isoler temporairement la terre pour contrôler la continuité ou faire des mesures. C’est une bonne option pour les installations où la maintenance est régulière.
Comment choisir la bonne section de conducteur de terre ?
La section dépend de l’intensité, de la longueur et de l’usage. Pour des liaisons de coffret, on voit souvent des sections modestes ; pour des liaisons principales ou des usages plus puissants, on passe sur des sections plus importantes.
À quoi sert un conducteur de terre ?
Il relie les masses métalliques à la terre pour évacuer les courants de défaut et contribuer à la sécurité des personnes et des équipements.
Quelle différence entre une barre de terre et une barrette de jonction ?
La barre de terre sert surtout à distribuer plusieurs connexions de protection. La barrette de jonction est plus compacte et convient bien aux petits coffrets ou aux liaisons ciblées.
Pourquoi utiliser une tresse de masse plutôt qu’un fil rigide ?
La tresse supporte mieux les flexions, les vibrations et les mouvements de porte. Elle est donc plus fiable pour les liaisons de masse mobiles ou les zones mécaniquement sollicitées.
Peut-on raccorder une mise à la terre sur un tube, une poutre ou une structure métallique ?
Oui, avec une attache, une griffe ou un collier adapté au diamètre et au matériau du support. Il faut surtout vérifier la plage de serrage et la compatibilité avec le conducteur.
Quand utiliser un piquet de terre ?
On l’utilise quand il faut créer ou améliorer la prise de terre dans le sol. C’est fréquent pour les installations extérieures, les liaisons principales et les systèmes de protection contre la foudre.
