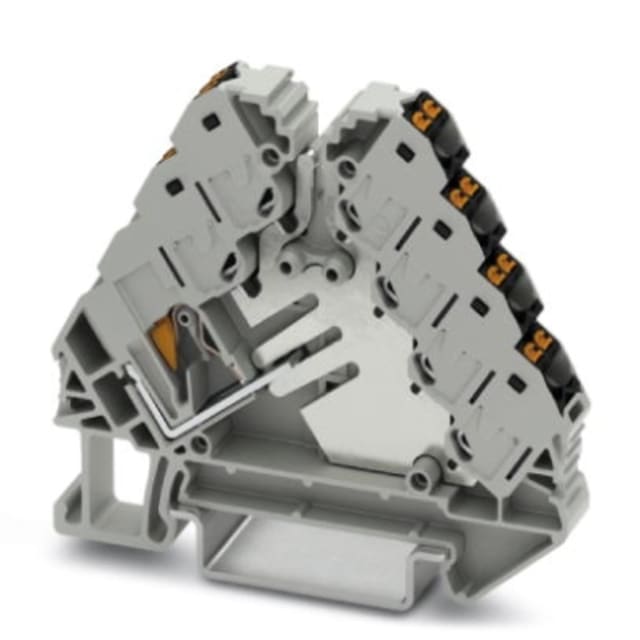

Distributeur de potentiel 6 mm² sur rail DIN 3270158

Distributeur de potentiel compact pour répartition sur rail DIN

Ce distributeur de potentiel 6 mm² sur rail DIN est conçu pour organiser une distribution claire et dense dans les tableaux électriques. Son format étroit de 8,3 mm permet d’optimiser l’encombrement sur rail DIN 35 mm, tout en apportant une solution de répartition adaptée aux armoires de commande, de distribution et de câblage technique.

Alimentation jusqu’à 6 mm² avec distribution sur plusieurs points

Le produit est prévu pour une alimentation principale jusqu’à 6 mm², avec une répartition vers plusieurs départs de commande. Cette architecture est particulièrement utile lorsqu’il faut redistribuer un potentiel de manière structurée, sans multiplier les bornes standards ni complexifier le repérage dans le coffret. Il convient ainsi aux montages où la lisibilité du câblage et la concentration des connexions sont essentielles.

Configuration multi-étages pratique pour les tableaux compacts

Avec 4 étages et 4 réglettes à bornes par étage, ce distributeur de potentiel favorise une implantation verticale efficace. Cette conception permet de centraliser plusieurs points de distribution dans un volume réduit, ce qui simplifie l’intégration dans les tableaux où l’espace disponible sur rail est compté. C’est un vrai avantage pour les ensembles de protection, de commande et de distribution nécessitant un câblage ordonné.

Raccordement Push-in pour un câblage rapide et soigné

Le raccordement de type Push-in facilite l’insertion des conducteurs et contribue à accélérer les opérations de câblage en atelier comme en maintenance. Le distributeur accepte les conducteurs monofilaires de 0,14 à 2,5 mm² ainsi que les conducteurs souples ou multifilaires de 0,14 à 1,5 mm² selon leur configuration. Cette plage de sections permet de couvrir de nombreux besoins courants en distribution de potentiels dans les armoires électriques.

Caractéristiques électriques adaptées à la distribution de commande

Ce modèle fonctionne avec une tension nominale de 250 V et un courant nominal de 17,5 A. Il répond ainsi aux besoins de distribution de potentiel dans de nombreuses applications de commande et d’interface. Son principe de répartition permet de créer un point commun propre et facilement exploitable pour alimenter plusieurs circuits, tout en gardant une implantation cohérente sur rail DIN.

Format étroit et dimensions favorables à l’intégration

Avec une largeur de 8,3 mm et une hauteur de 64 mm, ce distributeur de potentiel s’intègre facilement dans les ensembles de câblage à forte densité. Son montage sur rail DIN 35 mm en fait une solution simple à positionner dans les coffrets et tableaux électriques. Sa finition grise facilite également l’harmonisation visuelle avec les autres composants de répartition et d’appareillage du tableau.

Conçu pour les environnements techniques exigeants

Sa plage de température de service de -60 à 105 °C permet une utilisation dans des environnements techniques soumis à des écarts thermiques importants. Ce distributeur de potentiel convient ainsi aux intégrations industrielles, aux coffrets techniques et aux montages de commande où la tenue en température fait partie des critères de sélection du matériel de câblage.
