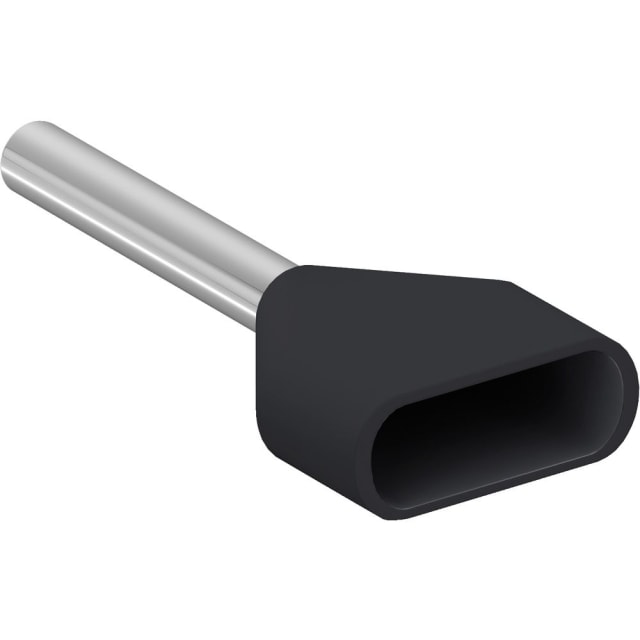

Embout de câblage double 1,5 mm² noir AZ5DE015

Embout de câblage double 1,5 mm² noir pour deux conducteurs souples

L’embout de câblage double 1,5 mm² noir AZ5DE015 est conçu pour réunir deux conducteurs souples dans une même terminaison propre et régulière avant serrage dans une borne. Ce format double facilite le raccordement lorsque deux fils doivent être repris ensemble dans un bornier, un appareillage modulaire ou un coffret de distribution. Sa conception surmoulée isolée permet une insertion plus nette des brins et une finition de câblage plus soignée.

Configuration double isolée pour un raccordement net et rapide

Sa forme de cosse jumelle d’extrémité de brin de câble est adaptée aux montages où deux conducteurs doivent être maintenus dans un seul point de connexion. L’isolant en polyamide guide l’introduction des fils et aide à conserver les brins bien rassemblés avant sertissage. Ce type d’embout limite l’écrasement irrégulier des conducteurs souples et contribue à obtenir un serrage plus homogène dans les bornes prévues pour ce type de terminaison.

Dimensions adaptées aux travaux de câblage courant

Ce modèle dispose d’une longueur totale de 15 mm avec une longueur de douille de 8 mm, un format adapté aux opérations de câblage en armoire, coffret ou tableau lorsque l’on recherche une terminaison compacte et facile à loger. Son calibre correspond à un usage en 1,5 mm² avec une taille AWG 16, ce qui le rend pertinent pour de nombreuses liaisons de commande, de distribution ou de raccordement de conducteurs souples de petite section.

Corps en cuivre étamé pour une terminaison prête au sertissage

La partie conductrice est réalisée en cuivre avec traitement de surface étamé. Cette construction convient aux opérations de sertissage destinées à préparer les extrémités de fils avant raccordement. Le tube métallique reçoit les brins dénudés tandis que la collerette isolante noire assure un repérage visuel simple dans l’ensemble du câblage. L’embout n’est pas en forme de ruban et ne comporte pas d’étiquette de désignation, ce qui correspond à une utilisation directe, sans accessoire de marquage intégré.

Repérage visuel noir et intégration dans les ensembles de câblage

La couleur noire permet d’identifier rapidement l’embout dans un faisceau ou à l’intérieur d’un coffret, notamment lorsque plusieurs sections ou fonctions sont distinguées par couleur selon l’organisation du chantier. Son design compact et surmoulé s’intègre facilement dans les environnements de câblage structurés où la lisibilité, la préparation des conducteurs et la régularité des raccordements sont essentielles.

Usage pertinent pour borniers et équipements de connexion

Cet embout de câblage double trouve naturellement sa place dans les opérations de raccordement sur bornes de connexion, collecteurs ou appareillages recevant des conducteurs souples préparés. Il est particulièrement adapté lorsque deux fils doivent être repris proprement dans une seule borne sans laisser de brins libres. Pour l’installateur, c’est une solution pratique pour préparer des liaisons plus ordonnées dans les ensembles de câblage et les montages électriques techniques.

Informations techniques utiles à vérifier avant commande

Ce modèle isolé de la gamme Linergy TR Cable ends correspond à un embout double noir avec douille de 8 mm, destiné aux conducteurs souples en 1,5 mm². Il est fabriqué en cuivre étamé avec isolation en polyamide. Il ne convient pas à un conducteur résistant au court-circuit et n’est pas sans halogène. Pour éviter toute confusion au moment du choix, il est important de valider la section des fils à raccorder, le type de borne utilisé et le besoin réel d’une terminaison double plutôt qu’un embout simple.
