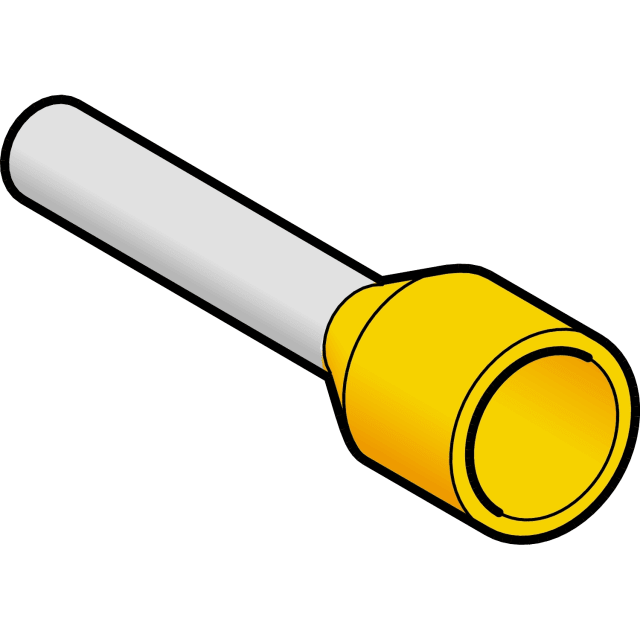

Embout de câblage moyen 0,25 mm² jaune DZ5CE002

Embout de câblage moyen 0,25 mm² jaune pour conducteur souple

Cet embout de câblage moyen 0,25 mm² jaune est conçu pour la préparation propre et nette des conducteurs souples avant raccordement. Il convient à un conducteur simple de section nominale 0,25 mm² et facilite l’insertion dans les bornes tout en maintenant les brins regroupés. Son format moyen répond aux besoins courants en câblage fin dans les coffrets, armoires, équipements de commande et circuits de signalisation.

Un repérage visuel immédiat pour les petites sections

Sa collerette isolée jaune permet d’identifier rapidement la plage de section au moment du câblage et de limiter les erreurs lors de la préparation des fils. Cette lecture visuelle est particulièrement utile lorsque plusieurs sections sont utilisées sur une même installation. L’isolant accompagne aussi la mise en forme du conducteur au sertissage et améliore le guidage à l’entrée de la borne.

Douille en cuivre étamé pour une terminaison régulière

La partie tubulaire est réalisée en cuivre avec traitement de surface étamé, un choix adapté pour obtenir une terminaison régulière du conducteur. L’embout maintient les brins en faisceau et permet de présenter une extrémité plus stable lors du raccordement. Ce type de finition est recherché pour les travaux de câblage précis, notamment sur les petits conducteurs où la propreté de la terminaison joue un rôle important dans la rapidité d’exécution.

Dimensions adaptées aux raccordements compacts

Avec une longueur de douille de 8 mm et une longueur totale de 12 mm, cet embout de câblage reste bien adapté aux environnements compacts. Son encombrement mesuré aide à conserver un câblage net dans les zones à forte densité, tout en offrant une partie métallique suffisante pour le sertissage et l’insertion dans les bornes compatibles. Sa forme de construction standard permet une intégration simple dans les habitudes de câblage en atelier comme sur chantier.

Pour les opérations de câblage de précision

Ce modèle est destiné aux conducteurs de petite section, avec équivalence AWG 26, utilisés dans de nombreuses applications de commande, de signalisation ou d’interfaçage. Il est isolé, non rubané et sans étiquette de désignation intégrée, ce qui en fait une solution simple pour les montages où l’objectif principal est d’obtenir une extrémité prête à raccorder, propre et facile à manipuler.

Un choix cohérent pour la gamme Linergy TR

Issu de la série Linergy TR Cable ends, cet embout de câblage s’intègre naturellement dans les environnements de raccordement et d’appareillage de la même famille. Il constitue une solution adaptée pour homogénéiser la préparation des fils sur les borniers et ensembles de connexion, avec un format identifié pour conducteur simple et isolation intégrée. Pour l’installateur comme pour le tableautier, cela simplifie la sélection du bon accessoire de terminaison pour les petites sections.

À retenir pour bien sélectionner votre embout

Ce modèle correspond à un embout isolé jaune pour section 0,25 mm², avec douille cuivre étamé, longueur de douille 8 mm et longueur totale 12 mm. Il ne convient pas à un conducteur résistant au court-circuit, n’est pas sans halogène et ne comporte pas de porte-étiquette. Pour obtenir un montage propre, il doit être choisi en cohérence avec la section réelle du conducteur et utilisé avec un outillage de sertissage adapté aux embouts de câblage de petit calibre.
