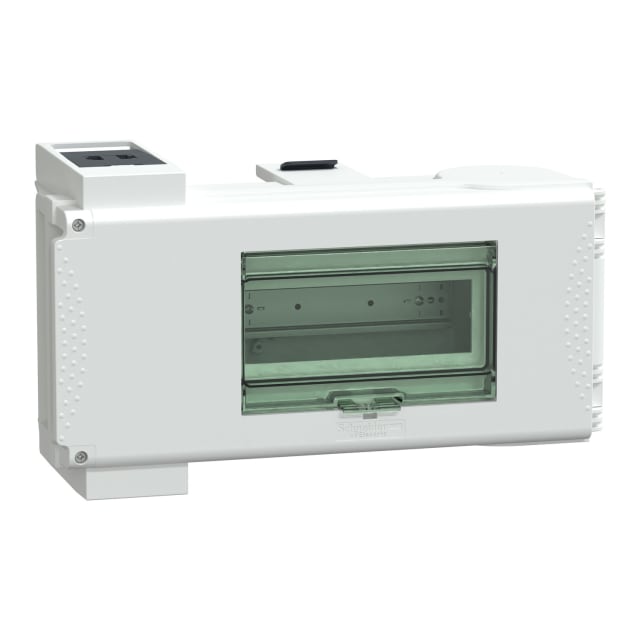

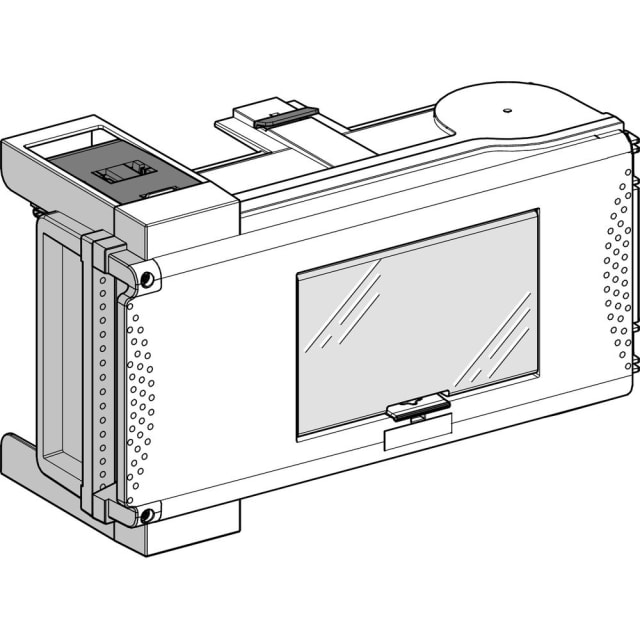

Boîte de dérivation modulaire 63 A 3L+N+PE KSB63SM48

Boîte de dérivation modulaire 63 A conçue pour les lignes Canalis KS et KT

Cette boîte de dérivation modulaire 63 A est destinée aux installations sur canalisations préfabriquées Canalis KS, avec compatibilité également sur Canalis KT lorsque la sortie est de type KS enfichable. Sa configuration 3L+N+PE permet une distribution claire des conducteurs de phase, du neutre et du conducteur de protection dans les architectures de distribution électrique tertiaires ou industrielles. Elle répond ainsi aux besoins de dérivation locale sur ligne blindée, avec une intégration adaptée aux réseaux de distribution moyenne puissance.

Format modulaire 8 modules pour intégrer l’appareillage de protection

Le coffret est prévu pour recevoir un appareillage modulaire sur 8 modules de 18 mm. Cette conception laisse une vraie souplesse pour configurer la dérivation selon les contraintes du départ à protéger. La protection n’est pas intégrée d’origine : elle est prévue pour recevoir un disjoncteur modulaire à commander séparément. Ce point est important pour les installateurs qui souhaitent adapter précisément la protection au circuit alimenté, sans imposer une configuration figée.

Raccordement 63 A en 3L+N+PE pour distribution 230 à 690 V

Cette boîte de jonction modulaire est donnée pour un courant assigné de 63 A, avec 4 pôles et 4 conducteurs actifs hors conducteur de protection. Elle convient à des tensions d’utilisation de 230 à 690 V en courant alternatif 50/60 Hz selon l’appareillage de protection associé. Cette plage d’emploi permet de l’utiliser sur de nombreux schémas de distribution internes, tout en conservant une lecture simple et sécurisée des départs depuis la ligne Canalis.

Montage enfichable à polarité fixe pour intervention propre sur la ligne

Le montage enfichable à polarité fixe facilite le positionnement de la boîte de dérivation sur la canalisation compatible, tout en limitant les risques d’erreur lors de l’implantation. L’ouverture de la porte, à droite, assure la déconnexion de l’unité de dérivation, ce qui apporte un vrai confort en maintenance et lors des opérations de remplacement ou d’évolution de l’appareillage. Ce principe est particulièrement apprécié sur les installations où la continuité d’exploitation et la rapidité d’intervention comptent.

Indice IP55 pour les environnements d’installation exigeants

Avec un indice de protection IP55, cette boîte de dérivation offre une protection adaptée contre les poussières et les projections d’eau, ce qui la rend pertinente pour des zones techniques, ateliers, locaux de service ou espaces de circulation où l’environnement est plus contraignant qu’en pose strictement intérieure sèche. Son enveloppe en finition blanc RAL 9001 permet en outre une intégration cohérente avec les équipements de la série Canalis.

Encombrement maîtrisé pour une implantation lisible et accessible

Ses dimensions de 444 mm de longueur, 133 mm de largeur et 220 mm de hauteur permettent d’anticiper précisément son implantation sur la ligne. Ce gabarit reste adapté à une installation ordonnée, avec l’espace nécessaire pour loger l’appareillage modulaire et assurer l’accès aux connexions. Pour les tableaux déportés, les distributions en plafond technique ou les réseaux de desserte d’atelier, ce format aide à maintenir une lecture claire du départ et de son cheminement.

Une solution adaptée aux installations de distribution évolutives

Cette boîte de dérivation Canalis KS s’adresse aux projets où l’on recherche une dérivation modulaire prête à être configurée selon le besoin réel du circuit. Elle convient aussi bien en extension d’installation qu’en remplacement sur réseau existant compatible. Son principe de coffret modulaire, sa compatibilité avec les systèmes Canalis KS et KT à connexion adaptée, ainsi que son calibre 63 A en font un choix pertinent pour créer un départ propre, accessible et facilement intégrable dans une distribution électrique structurée.
