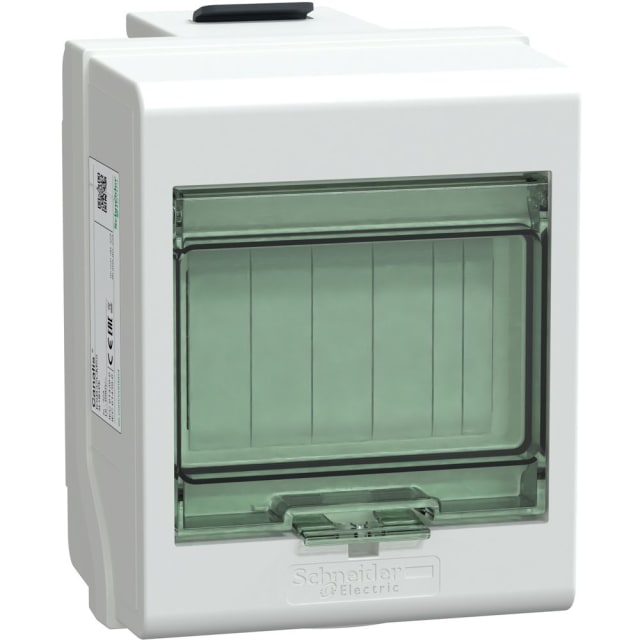

Boîtier de dérivation modulaire 4 pôles 32 A KSB32CM55

Boîtier de dérivation modulaire 32 A pour système Canalis KS

Ce boîtier de dérivation modulaire est conçu pour les lignes de distribution Canalis KS et permet de réaliser un départ propre et compact sur installation à rail préfabriqué. Prévu pour une intensité assignée de 32 A, il s’intègre dans une architecture de distribution où la rapidité de raccordement, l’encombrement maîtrisé et la continuité d’exploitation sont des critères essentiels. Son format modulaire en fait une solution adaptée aux tableaux et sous-ensembles nécessitant une dérivation claire, bien identifiée et facile à intégrer.

Configuration 5 pôles avec sortie 3L+N+PE

Cette unité de dérivation adopte une configuration 5 pôles avec 4 conducteurs actifs hors conducteur de protection, dans une exécution 3L+N+PE. Elle convient ainsi aux distributions triphasées avec neutre et terre, courantes dans les applications de répartition électrique en environnement tertiaire et industriel. L’absence de sélection de phase simplifie l’usage sur les configurations prévues d’origine, avec une polarité fixe pensée pour un montage cohérent sur l’infrastructure Canalis KS.

Calibre 32 A et large plage de tension d’utilisation

Avec un courant assigné de 32 A et une tension d’utilisation de 230 à 690 V en courant alternatif 50/60 Hz, ce boîtier de dérivation modulaire répond aux besoins de départs secondaires sur réseau de distribution électrique. Cette plage de fonctionnement permet de l’employer dans des ensembles où la souplesse de conception du réseau est importante, notamment pour alimenter des équipements via un appareillage modulaire adapté au calibre visé.

Conçu pour recevoir un appareillage modulaire sur 5 modules

Le boîtier est prévu pour l’intégration d’un appareillage modulaire au format 5 modules de 18 mm. Cette conception facilite l’ajout d’une protection dédiée selon l’usage du départ, tout en conservant une implantation ordonnée dans l’ensemble de distribution. Pour l’installateur, cela apporte une base pratique pour créer un départ protégé, lisible et homogène avec le reste de l’installation. Le principe de dérivation modulaire est particulièrement intéressant lorsque l’on recherche un compromis entre accessibilité, compacité et évolutivité du câblage.

Indice IP55 pour les environnements exigeants

Son indice de protection IP55 permet d’envisager l’utilisation du boîtier dans des environnements où la protection contre les poussières et les projections d’eau est attendue. Ce niveau de protection constitue un atout pour préserver l’appareillage intégré et sécuriser le point de dérivation dans des zones techniques, ateliers, locaux de service ou installations de distribution exposées à des conditions plus contraignantes qu’un simple environnement intérieur sec.

Raccordement enfichable et mise en œuvre rationnelle

Le raccordement s’effectue par système enfichable à polarité fixe, avec type de sortie par manchon d’entrée. Cette architecture contribue à accélérer la mise en œuvre sur la ligne Canalis KS tout en limitant les opérations de câblage lourdes au point de dérivation. Dans un projet de distribution électrique, ce type de boîtier permet de structurer les départs de manière plus nette, avec une logique d’assemblage particulièrement appréciée lors des extensions, adaptations ou maintenances d’installation.

Format compact pour intégration en tableau et distribution

Avec des dimensions de 135 mm de long, 108 mm de large et 175 mm de haut, ce boîtier de dérivation conserve un gabarit compatible avec les contraintes d’intégration rencontrées dans les ensembles de distribution. Sa finition blanche RAL 9001 permet une présentation visuelle homogène dans les environnements techniques où la lisibilité de l’installation compte autant que la compacité. Ce positionnement en fait un accessoire pertinent pour compléter une distribution Canalis KS avec un départ modulaire 32 A bien adapté aux besoins de terrain.
