Parafoudre modulaire 3P+N pour la protection des tableaux triphasés

Ce parafoudre modulaire 3P+N Acti9 iPRD40 est conçu pour limiter les surtensions transitoires dans les installations triphasées avec neutre. Adapté aux réseaux TT et TN-S, il trouve naturellement sa place en tête de tableau ou dans un coffret de distribution lorsque la protection contre les effets de la foudre indirecte et des surtensions de manœuvre est recherchée. Son format modulaire sur rail DIN 35 mm facilite son intégration dans les ensembles électriques résidentiels, tertiaires ou techniques.

Protection type 2 jusqu’à 40 kA pour les surtensions transitoires

Ce modèle est un parafoudre de type 2, prévu pour écouler un courant de décharge maximal de 40 kA avec un courant nominal de décharge de 15 kA en onde 8/20 µs. Il constitue une réponse adaptée pour protéger les équipements sensibles raccordés au tableau contre les surtensions passagères pouvant affecter l’alimentation. Son niveau de protection de 1,4 kV en L-N comme en N-PE contribue à limiter la contrainte électrique transmise aux circuits en aval.

Configuration 3P+N 350 V adaptée aux réseaux TT et TN-S

Avec une tension nominale AC de 400 V et une tension permanente AC maximale de 350 V, ce parafoudre modulaire 3P+N est dimensionné pour les distributions triphasées avec neutre compatibles TT et TN-S. Cette configuration en 4 éléments de décharge permet une protection cohérente des trois phases et du neutre, avec un raccordement clairement repéré sur l’appareil pour simplifier l’installation et réduire les risques d’erreur au câblage.

Montage simple sur rail DIN et raccordement efficace au tableau

Son montage sur rail DIN 35 mm permet une mise en œuvre rapide dans les tableaux de protection et de distribution. L’appareil accepte jusqu’à 35 mm² en conducteurs rigides comme en conducteurs flexibles, ce qui laisse une vraie souplesse de raccordement selon l’architecture du coffret. Pour la coordination de protection, il admet une protection maximale contre les surintensités de 63 A en connexion parallèle et de 80 A en connexion série, avec une résistance aux courts-circuits Isccr de 50 kA.

Signalisation optique pour une lecture immédiate de l’état du parafoudre

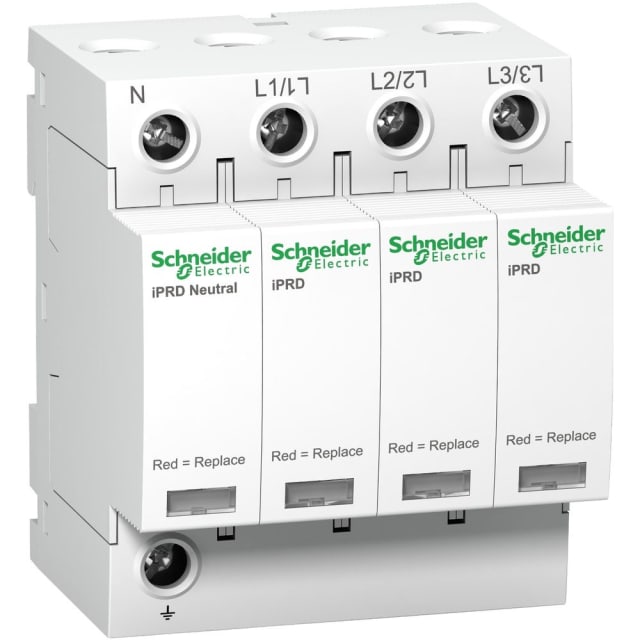

La signalisation optique intégrée permet de contrôler rapidement l’état des cartouches directement en face avant. Cette lecture visuelle est particulièrement pratique lors des opérations de vérification en maintenance ou en exploitation courante du tableau. L’appareil représenté dispose d’indicateurs en façade sur chaque module, ce qui aide à repérer plus facilement un élément à remplacer après sollicitation.

Cartouches débrochables pour une maintenance plus pratique

La conception de la gamme iPRD40 avec cartouches extractibles facilite les interventions lorsque le remplacement d’un élément de protection devient nécessaire. Ce principe permet de conserver l’implantation du socle dans le tableau tout en remettant en service la protection plus simplement. C’est un avantage concret pour les installations où la continuité d’exploitation et la rapidité d’intervention au coffret sont importantes.

Un parafoudre modulaire pensé pour les équipements sensibles en aval

Dans un tableau alimentant automatismes, électroniques, équipements de contrôle, éclairage technique ou circuits de puissance pilotés, ce parafoudre Schneider Electric contribue à réduire l’impact des surtensions sur les matériels raccordés. Son indice de protection IP20 correspond à une utilisation intégrée dans une enveloppe ou un tableau adapté. Sans contact de télésignalisation intégré, il convient particulièrement aux configurations où une indication locale en façade répond au besoin de suivi.
