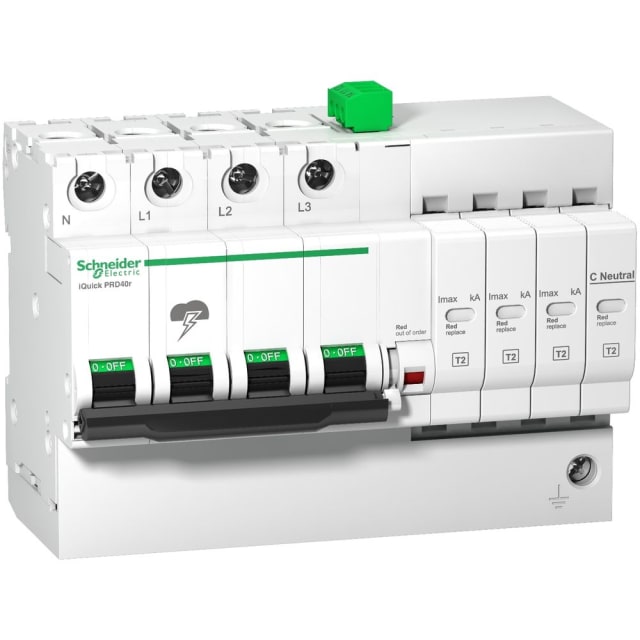

Parafoudre modulaire type 2 3P+N 40 kA A9L16294

Parafoudre modulaire type 2 3P+N pour tableau de distribution 400 V

Ce parafoudre modulaire type 2 3P+N est conçu pour la protection des installations électriques alimentées en 230/400 V AC contre les surtensions transitoires d’origine indirecte. Adapté à une implantation en tête de tableau ou dans un tableau de distribution principal, il constitue une solution pertinente lorsque l’installation présente un niveau d’exposition élevé. Son format modulaire sur rail DIN 35 mm facilite son intégration dans un coffret électrique existant ou neuf, tout en conservant une lecture claire des états de fonctionnement en façade.

Protection renforcée contre les surtensions avec Imax 40 kA

Avec un courant de décharge maximal de 40 kA et un courant nominal de décharge de 20 kA selon l’onde 8/20 µs, ce parafoudre Acti9 iQuick PRD40r absorbe efficacement les surtensions transitoires susceptibles d’endommager les équipements sensibles du bâtiment. Son niveau de protection maîtrisé contribue à limiter les contraintes appliquées aux circuits en aval : jusqu’à 2,5 kV entre phase et neutre, et 1,5 kV entre neutre et terre ainsi qu’entre phase et terre. Il convient ainsi à la sécurisation des équipements de distribution, automatismes, appareillages modulaires et récepteurs électroniques exposés aux perturbations du réseau.

Compatible réseaux TT et TN-S avec protection intégrée contre les courts-circuits

Ce modèle est prévu pour les réseaux TT et TN-S, avec une tension permanente AC maximale de 350 V et une résistance aux courts-circuits Isccr de 20 kA. Il intègre une protection contre les courts-circuits ainsi qu’un sectionneur de fin de vie, ce qui simplifie l’architecture du tableau et contribue à une mise en œuvre plus directe. Cette conception est particulièrement intéressante dans les ensembles de distribution où l’on recherche un parafoudre modulaire capable d’être installé proprement sans multiplier les composants de protection associés.

Cartouches débrochables pour une maintenance rapide en exploitation

L’appareil est équipé de cartouches amovibles permettant un remplacement ciblé après sollicitation, sans devoir déposer l’ensemble du parafoudre du rail. Cet avantage est précieux pour la maintenance des tableaux électriques, car il réduit le temps d’intervention et facilite la remise en service. Le système précâblé et la conception de la gamme iQuick PRD favorisent également une intervention plus simple en environnement tertiaire, résidentiel collectif ou bâtiment technique.

Signalisation optique et report à distance pour un suivi immédiat

La présence d’une signalisation optique directement sur l’appareil permet d’identifier rapidement l’état du parafoudre en façade. En complément, le contact de report à distance autorise la remontée d’information vers un système de supervision, un voyant déporté ou une gestion technique du bâtiment. Ce double niveau d’information aide à surveiller l’état des cartouches et à anticiper les opérations de maintenance sans devoir ouvrir systématiquement le tableau pour vérification visuelle.

Format modulaire adapté au câblage de puissance en tableau

Ce parafoudre 3P+N accepte des sections de conducteurs jusqu’à 35 mm² en rigide comme en flexible, ce qui le rend compatible avec de nombreuses configurations de câblage en armoire ou coffret électrique. Son montage sur rail DIN 35 mm s’intègre naturellement dans les tableaux modulaires. Son indice de protection IP20 convient à une installation à l’intérieur d’une enveloppe adaptée, avec une implantation pensée pour rester cohérente avec les exigences de distribution et de protection en basse tension.

Une solution technique adaptée aux installations exposées

Ce parafoudre modulaire Schneider Electric de la série Acti9 iQuick PRD répond aux besoins des installations qui exigent une protection dédiée contre les surtensions transitoires tout en conservant une maintenance simple et un encombrement compatible avec le tableau. Son association d’un type 2, d’un montage 3P+N, d’une protection intégrée, d’un report à distance et de cartouches remplaçables en fait un choix pertinent pour protéger durablement les circuits de distribution et les équipements raccordés en aval.
