Parafoudre modulaire 3P+N pour la protection des tableaux triphasés

Ce parafoudre modulaire 3P+N 350 V avec télésignalisation est conçu pour limiter les surtensions transitoires au sein des installations de distribution triphasées avec neutre. Issu de la gamme Acti9 iPRD, il s’intègre directement dans un tableau électrique sur rail DIN 35 mm et constitue une solution adaptée à la protection des équipements sensibles en tête ou en complément de tableau. Sa configuration 4 pôles permet de traiter les trois phases et le neutre dans un format compact et lisible au câblage.

Protection type 2 adaptée aux réseaux TT et TN-S

Ce modèle est un parafoudre de type 2 prévu pour les réseaux TT et TN-S. Il accepte une tension nominale AC de 400 V et une tension permanente maximale AC de 350 V. Avec un courant de décharge maximal de 20 kA et un courant nominal de décharge de 5 kA en onde 8/20 µs, il répond aux besoins de protection contre les surtensions d’origine atmosphérique indirecte et les perturbations de commutation. Il convient particulièrement aux tableaux d’alimentation où l’on recherche une protection coordonnée sans surdimensionnement inutile.

Niveaux de protection maîtrisés pour préserver les matériels raccordés

Le niveau de protection global de 1,4 kV, avec 1,2 kV entre L-N et 1,4 kV entre N-PE, contribue à limiter l’énergie résiduelle transmise vers les circuits en aval. Ce point est essentiel pour mieux protéger les appareillages électroniques, automatismes, commandes, alimentations et équipements techniques raccordés au tableau. En pratique, ce parafoudre participe à réduire l’impact des surtensions sur les organes les plus exposés de l’installation.

Télésignalisation intégrée pour le report d’état à distance

La présence d’un contact de télésignalisation apporte un vrai avantage en environnement technique, tertiaire ou industriel léger. Elle permet de remonter à distance l’information d’état du parafoudre et de faciliter la supervision de l’installation sans devoir ouvrir le tableau pour un contrôle visuel systématique. En façade, la signalisation optique simplifie également la vérification locale de l’état des modules et rend l’exploitation plus directe pour les interventions de maintenance.

Format modulaire pratique pour l’intégration en armoire

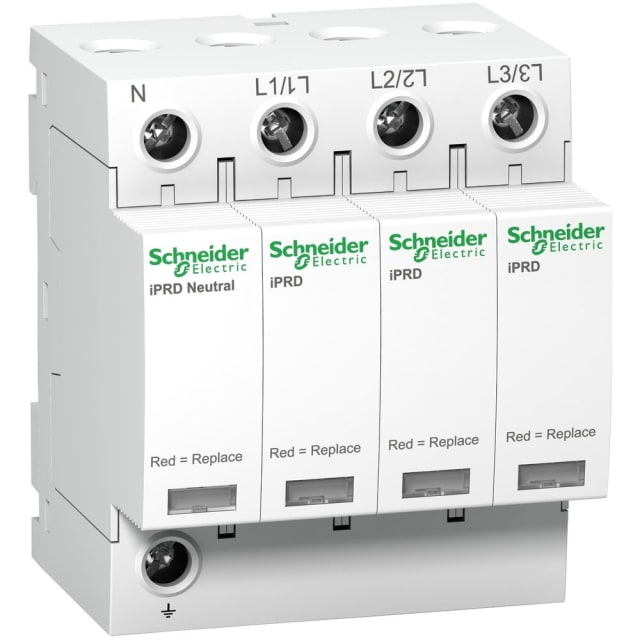

Prévu pour un montage sur rail DIN 35 mm, ce parafoudre s’installe facilement dans les enveloppes modulaires et tableaux de distribution. Sa conception en 4 modules favorise une implantation claire dans les rangées, avec repérage distinct des bornes N, L1, L2 et L3. Il accepte jusqu’à 25 mm² en conducteur rigide et jusqu’à 16 mm² en conducteur souple, ce qui facilite son raccordement dans de nombreuses configurations de câblage, aussi bien en tableau neuf qu’en rénovation.

Coordination de protection et tenue au court-circuit

Ce modèle présente une résistance aux courts-circuits Isccr de 50 kA et se dimensionne avec une protection amont adaptée selon le mode de raccordement. La protection maximale contre les surintensités est indiquée à 40 A en connexion parallèle et à 80 A en connexion en série. Ces données sont importantes pour intégrer correctement le parafoudre dans une chaîne de protection cohérente avec les autres dispositifs du tableau, tout en conservant une lecture claire des contraintes d’installation.

Une solution ciblée pour les tableaux électriques avec équipements sensibles

Ce parafoudre modulaire 3P+N 350 V avec télésignalisation convient aux installations où la continuité d’exploitation et le suivi de l’état des protections sont recherchés. Il trouve sa place dans les tableaux alimentant des circuits techniques, des automatismes, des commandes, des équipements de régulation ou des appareils électroniques sensibles aux surtensions. Son indice IP20, sa signalisation en face avant et sa conception modulaire en font un choix pertinent pour renforcer la protection d’un tableau électrique triphasé de manière propre, lisible et fonctionnelle.
