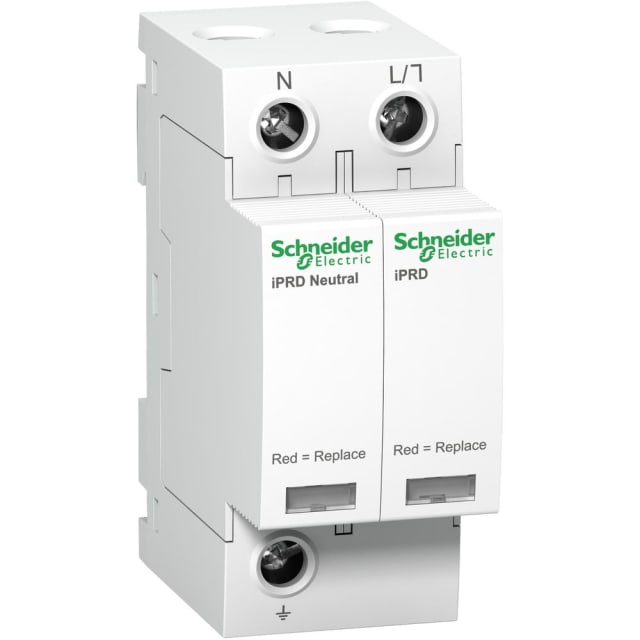

Parafoudre modulaire iPRD65r 1P+N 350V A9L65501

Parafoudre modulaire 1P+N pour la protection des tableaux de distribution

Le parafoudre modulaire iPRD65r 1P+N 350V est conçu pour la protection contre les surtensions transitoires au sein des installations de distribution électrique. Ce modèle de la gamme Acti9 iPRD s’intègre directement sur rail DIN 35 mm et convient aux configurations 1 phase + neutre. Il est particulièrement adapté aux tableaux où l’on recherche une protection modulaire compacte, lisible et facile à intégrer, avec un encombrement de 2 modules seulement.

Protection type 2 pour écouler les surtensions d’origine atmosphérique ou réseau

Ce parafoudre de type 2 est destiné à limiter les surtensions transitoires susceptibles d’endommager les équipements raccordés. Il présente un courant nominal de décharge de 20 kA en onde 8/20 µs et un courant de décharge maximal de 65 kA, ce qui le rend pertinent pour les installations nécessitant une capacité d’écoulement élevée. Son niveau de protection de 1,5 kV aide à réduire la contrainte résiduelle appliquée aux matériels sensibles installés en aval.

Version 350 V adaptée aux réseaux TT et TN-S

La version 350 V répond aux besoins des installations compatibles TT et TN-S. La tenue en tension permanente AC maximale de 350 V permet d’assurer la fonction de protection dans le respect des caractéristiques prévues pour ce type d’appareillage. La configuration 1P+N traite la phase et le neutre dans un format dédié aux réseaux monophasés de distribution, avec des niveaux de protection annoncés à 1,5 kV aussi bien en L-N qu’en N-PE.

Signalisation locale et report à distance pour un suivi plus pratique

Ce parafoudre modulaire iPRD65r dispose d’une signalisation optique en face avant pour visualiser rapidement l’état de l’appareil lors des opérations de contrôle. Il intègre également un contact de télécommunication pour le report à distance, un atout utile lorsque le tableau doit être supervisé sans inspection visuelle systématique. Cette fonction facilite le suivi de maintenance dans les armoires techniques, les locaux tertiaires ou les installations où la continuité de surveillance est recherchée.

Cartouche enfichable pensée pour la maintenance en tableau

Le format iPRD65r s’appuie sur une conception modulaire avec éléments remplaçables, ce qui simplifie les interventions en exploitation lorsque l’indication de fin de vie apparaît. Cette architecture permet de conserver une implantation propre dans le coffret tout en rendant la maintenance plus directe. Le marquage en face avant améliore aussi l’identification de la voie phase et de la voie neutre au moment du câblage et du contrôle.

Intégration simple dans les coffrets et tableaux électriques

Avec son montage sur rail DIN 35 mm, ce parafoudre s’installe facilement dans la plupart des tableaux de répartition. Il accepte jusqu’à 35 mm² en conducteurs rigides comme en conducteurs souples, ce qui offre une bonne souplesse de raccordement selon l’architecture du tableau. Son indice de protection IP20 convient à une intégration à l’intérieur d’une enveloppe électrique adaptée, dans un environnement de distribution basse tension.

Un appareil adapté aux ensembles de protection coordonnés

Ce modèle ne comporte ni fusible intégré ni protection intégrée contre les courts-circuits, ce qui implique de l’associer à la protection amont appropriée selon la conception du tableau. La protection maximale contre les surintensités admise est de 80 A, en connexion parallèle comme en connexion série, et la résistance aux courts-circuits atteint 50 kA. Ces caractéristiques en font un parafoudre modulaire cohérent pour les tableaux où la coordination des protections est définie avec précision.
