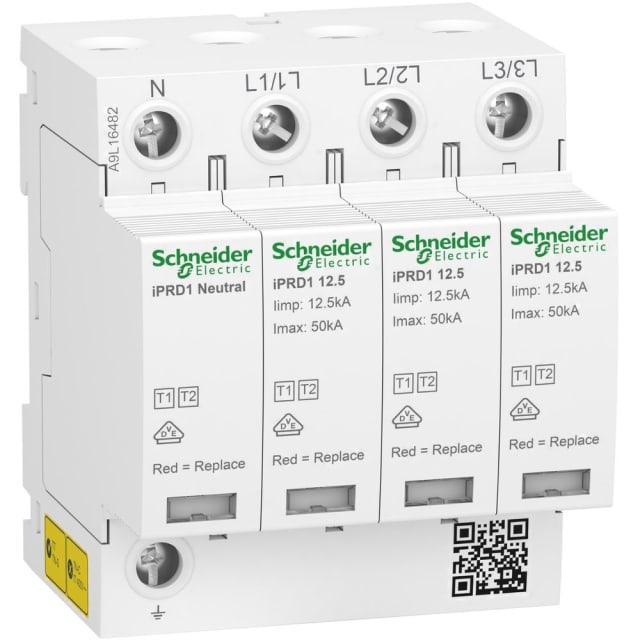

Parafoudre type 1 Acti9 iPRD1 12,5r 3P+N 350V A9L16482

Parafoudre type 1+2 pour tableau triphasé avec neutre

Le parafoudre type 1 Acti9 iPRD1 12,5r 3P+N 350V est conçu pour la protection des installations électriques alimentées en triphasé avec neutre contre les surtensions transitoires d’origine atmosphérique et les effets de foudre. Cette version 3P+N en 400 V AC s’intègre dans un tableau de distribution sur rail DIN 35 mm et convient aux réseaux TT et TN-S. Son architecture à 4 pôles permet de traiter les trois phases et le neutre dans un ensemble compact, adapté aux coffrets et tableaux où la continuité de protection doit rester lisible et bien organisée.

Protection combinée type 1 et type 2 pour surtensions directes et induites

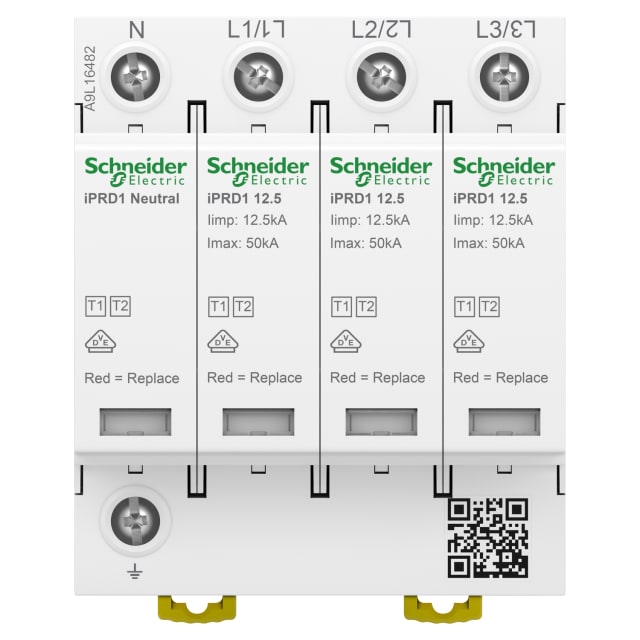

Ce modèle appartient à la famille Acti9 iPRD1 et associe une fonction de parafoudre de type 1 et type 2. Il est ainsi prévu pour écouler les courants liés aux impacts de foudre ainsi qu’aux surtensions induites ou de manœuvre qui peuvent atteindre les équipements du bâtiment. L’indication 12,5r correspond à une capacité de décharge adaptée à ce niveau de protection, avec un marquage visible en face avant indiquant notamment Iimp 12,5 kA et Imax 50 kA sur les cartouches. Cette combinaison en fait une solution pertinente lorsque la protection en tête d’installation doit couvrir à la fois le premier niveau de déviation de l’énergie et la limitation de surtension résiduelle.

Niveau de protection 1,5 kV pour préserver les équipements sensibles

Avec un niveau de protection de 1,5 kV, aussi bien entre L-N que N-PE, ce parafoudre Acti9 contribue à limiter la surtension transmise vers les circuits en aval. C’est un point important pour les tableaux alimentant des automatismes, des équipements électroniques, des alimentations, des systèmes de communication technique ou des appareillages modulaires sensibles aux surtensions. Sa tension permanente AC maximale de 350 V permet son emploi dans les configurations prévues par le constructeur, tout en conservant une lecture claire du bon calibrage du produit pour l’installation concernée.

Cartouches débrochables pour une maintenance simple et rapide

La conception débrochable facilite l’exploitation et la maintenance du parafoudre dans le tableau. Chaque module de protection est remplaçable, ce qui permet d’intervenir plus simplement lors d’une fin de vie du composant sans déposer l’ensemble du dispositif. En façade, la signalisation optique donne une information directe sur l’état des cartouches, avec repère visuel de remplacement. Cette lecture immédiate aide à sécuriser les opérations de contrôle périodique et à maintenir une protection opérationnelle sans inspection complexe.

Télésignalisation intégrée pour report d’état à distance

Ce parafoudre 3P+N 350V dispose d’une fonction de télésignalisation intégrée. Elle permet le report d’information vers un système de supervision, une GTC, un automate ou un dispositif d’alarme technique afin de remonter l’état du parafoudre à distance. Pour les tableaux installés en local technique, en armoire ou en zone non surveillée en permanence, ce contact de signalisation constitue un véritable avantage d’exploitation en évitant qu’une fin de vie de cartouche passe inaperçue.

Montage rail DIN et raccordement adapté aux tableaux de distribution

Prévu pour un montage sur rail DIN 35 mm, ce parafoudre modulaire s’intègre naturellement dans les tableaux de protection et de distribution. Il accepte jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur flexible, ce qui facilite son raccordement dans de nombreuses configurations de câblage en tête de tableau ou sur départ dédié. Son format annoncé en 8 modules permet d’anticiper précisément l’encombrement dans le coffret et de préparer un agencement cohérent avec les autres protections modulaires.

Une solution Acti9 pensée pour les installations TT et TN-S

Cette référence est spécifiquement adaptée aux réseaux TT et TN-S, conformément aux caractéristiques indiquées pour la gamme. Elle répond donc au besoin d’une protection contre les surtensions sur des installations où la gestion du neutre et de la terre impose un schéma 3P+N dédié. Son indice de protection IP20 correspond à une intégration en enveloppe ou tableau électrique, dans le respect des règles habituelles de mise en œuvre. Pour un projet de protection de tableau nécessitant un parafoudre modulaire Schneider Electric Acti9 iPRD1 type 1+2, cette version 12,5r 3P+N 350V apporte une réponse claire, lisible et techniquement ciblée.
