Câble capteur actionneur M8 femelle 3 pôles 10 m PVC

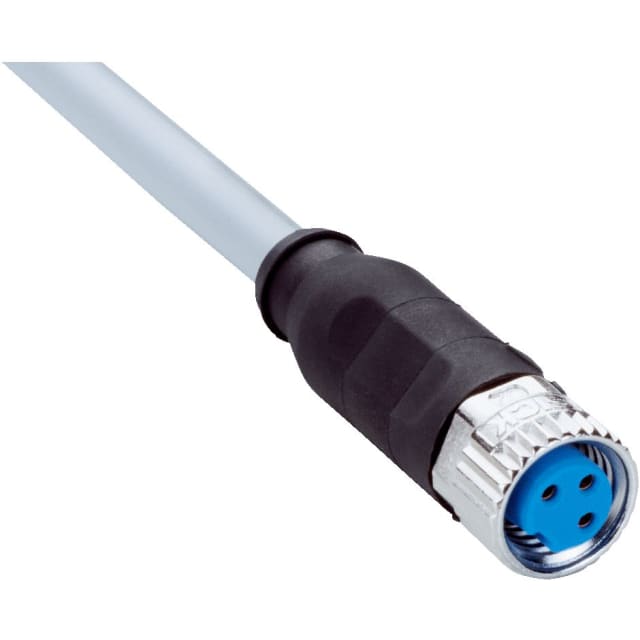

Câble capteur/actionneur M8 femelle droit pour raccordement 3 pôles

Ce câble capteur/actionneur est conçu pour le raccordement simple et direct d’équipements d’automatisme équipés d’une interface M8 femelle 3 pôles à codage A. Sa tête droite côté A facilite l’intégration dans les montages compacts tout en assurant une connexion claire entre capteurs, actionneurs et câble ouvert côté armoire ou bornier. La configuration 3 fils convient aux liaisons de signal et d’alimentation courantes en environnement industriel.

Longueur 10 m avec extrémité libre pour un câblage souple sur site

Avec ses 10 mètres de câble, ce modèle permet de relier un point de terrain à une zone de raccordement plus éloignée sans ajout de connectique intermédiaire. L’extrémité ouverte côté B apporte une grande liberté de câblage pour un raccordement sur automate, boîtier, coffret ou bornier selon l’architecture de l’installation. Cette conception est particulièrement adaptée aux applications où la longueur doit être maîtrisée dès l’origine pour limiter les reprises de câblage.

Gaine PVC grise adaptée aux environnements exposés aux produits chimiques

La gaine PVC grise de diamètre 4,5 mm a été retenue pour les applications en présence de produits chimiques, ce qui en fait une solution pertinente pour de nombreuses lignes de process et zones techniques. Son format reste facile à cheminer dans les passages de câbles et les ensembles de machine. La finition grise facilite également l’identification visuelle dans les installations où le repérage des liaisons capteurs/actionneurs doit rester lisible.

Section 0,25 mm² et courant admissible 4 A pour les liaisons de terrain

Le câble intègre 3 conducteurs de 0,25 mm², un dimensionnement adapté aux échanges de signaux et à l’alimentation des équipements de terrain compatibles. Il accepte un courant admissible de 4 A, avec une tension nominale de 300 V AC, une tension de référence de 50 V AC / 60 V DC, une tension d’essai de 2 000 V AC et une tension de choc nominale de 1,5 kV. Ces caractéristiques en font un choix cohérent pour les raccordements industriels nécessitant une liaison préconfectionnée compacte et techniquement maîtrisée.

Connectique pensée pour un verrouillage précis et une bonne tenue mécanique

Le connecteur est réalisé en TPU, avec un écrou de verrouillage en zamak nickelé et un joint en FKM. Cet ensemble contribue à une mise en place propre au niveau de l’interface M8, avec un serrage recommandé de 0,4 Nm et une largeur sur plats de 9 mm pour l’intervention. Ce format permet un montage net et maîtrisé lors de l’installation ou de la maintenance, sans complexifier l’accès à la connectique.

Câble non blindé pour capteurs et actionneurs en architecture simple

La construction non blindée convient aux applications où le niveau de perturbations et le type de signal ne nécessitent pas d’écran. Ce choix permet de conserver une liaison plus simple à mettre en œuvre, plus légère et bien adaptée aux raccordements de capteurs/actionneurs standards. Dans une machine, un convoyeur ou un ensemble d’automatisme, il répond efficacement aux besoins de connexion lorsque l’on recherche un câble préconfectionné M8 femelle droit avec sortie libre.

Une solution lisible pour automatisme, coffret et raccordement de terrain

Ce câble capteur actionneur M8 femelle 3 pôles 10 m PVC s’adresse aux intégrateurs, mainteneurs et tableautiers qui ont besoin d’un produit clair à sélectionner et rapide à intégrer dans une chaîne de raccordement d’automatisme. Son association entre connecteur femelle M8 droit codé A, câble 10 m, 3 fils, gaine PVC grise et extrémité ouverte en fait une solution pertinente pour relier proprement les équipements de terrain aux points de raccordement en coffret ou en armoire.
