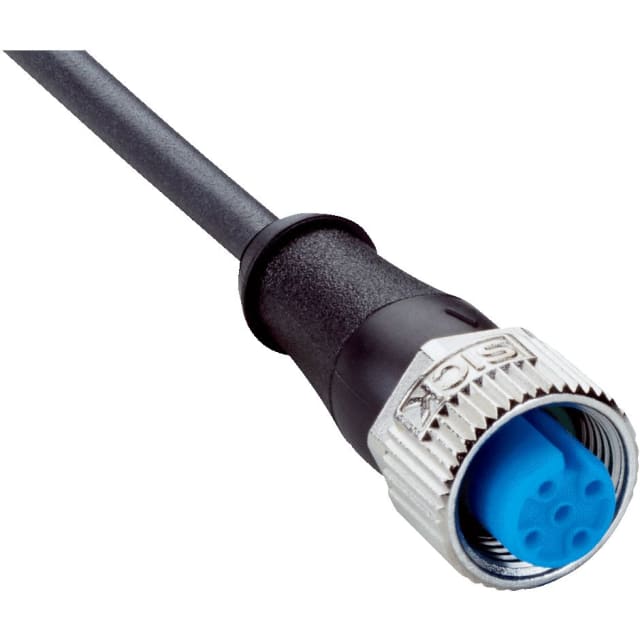

Câble capteur actionneur M12 femelle 4 pôles 2 m 2095607

Câble capteur actionneur M12 femelle 4 pôles pour raccordement direct sur machine

Ce câble capteur actionneur M12 femelle 4 pôles avec longueur de 2 m est conçu pour le raccordement rapide d’équipements d’automatisme, de capteurs et d’actionneurs sur installation industrielle. Sa tête A en connecteur femelle M12 droit codage A permet une connexion standardisée et propre côté machine, tandis que l’extrémité libre côté câble facilite l’intégration dans une armoire, un coffret ou un câblage spécifique sur site.

Configuration M12 femelle droit codage A adaptée aux applications d’automatisme

La connectique M12 femelle 4 pôles droit codage A répond aux besoins courants de liaison pour signaux capteur / actionneur. Cette configuration est particulièrement appréciée en connectique machine pour raccorder simplement des détecteurs, organes de terrain et équipements de commande, tout en conservant un encombrement maîtrisé. Le serrage par bague filetée avec largeur sur plats de 13 mm et couple de serrage de 0,6 Nm permet un montage net et précis.

Câble ouvert 2 mètres pour un câblage souple et pratique

Avec son extrémité de câble ouverte, ce modèle convient parfaitement aux montages qui demandent une adaptation libre côté armoire ou côté boîtier de raccordement. Sa longueur de 2 m offre un bon compromis entre proximité de raccordement et liberté de passage. Le câble 4 fils en section 0,34 mm² permet de traiter les liaisons de signal et d’alimentation associées aux capteurs et actionneurs compacts, avec un diamètre extérieur de 4,5 mm qui reste facile à cheminer.

Gaine PUR sans halogène pensée pour les environnements industriels exigeants

La gaine noire en PUR sans halogène est adaptée aux contextes de production où le câble doit rester maniable tout en supportant des contraintes mécaniques et d’ambiance soutenues. Ce choix de matière convient aux zones exposées à l’huile et aux lubrifiants, ainsi qu’aux applications en mouvement. Pour l’intégrateur ou le mainteneur, cela se traduit par une solution pertinente pour le câblage de machines, d’axes mobiles et d’ensembles automatisés soumis à des sollicitations répétées.

Utilisation en chaîne porte-câble et sur équipements en mouvement

Ce câble préconfectionné est prévu pour des usages dynamiques, notamment en chaîne porte-câble et sur applications robotisées. Il accepte une vitesse de déplacement jusqu’à 3 m/s, une course de 10 m et une accélération maximale de 10 m/s². Sa résistance à la torsion de 180° par mètre, ses 2 000 000 cycles de torsion et ses 10 000 000 cycles de flexion en font un choix adapté aux installations où les mouvements répétés imposent une connectique pensée pour les liaisons mobiles.

Protection renforcée contre les pénétrations et bonne tenue en ambiance atelier

Le niveau de protection IP65, IP66K et IP67 permet d’envisager l’emploi de ce câble M12 femelle dans des environnements industriels où la présence de poussières, de projections d’eau ou de nettoyages soutenus impose une connectique bien protégée une fois raccordée. Cette caractéristique en fait une solution cohérente pour le raccordement de terrain sur machine, ligne automatisée ou équipement de process, tout en conservant une mise en œuvre simple.

Caractéristiques électriques et thermiques utiles pour le choix du bon câble

Ce câble capteur actionneur supporte une charge électrique de 4 A, avec une tension de mesure de 250 V AC / 250 V DC. Le câble brut est donné pour 300 V AC avec une tension d’essai de 2 500 V AC. Il est non blindé, présente une résistance d’isolement de 100 MΩ et une résistance transversale de 30 mΩ. Côté températures, il peut être utilisé de -25 °C à +80 °C en mouvement et en chaîne porte-câble, de -40 °C à +80 °C en position fixe, tandis que la tête de connexion admet jusqu’à +85 °C. Ces données aident à valider rapidement la compatibilité avec une installation d’automatisme industrielle.
