Câble capteur actionneur M12 femelle 5 pôles 20 m 2095614

Câble capteur actionneur M12 femelle 5 pôles 20 m pour raccordement direct sur machine

Ce câble capteur actionneur avec connecteur femelle M12 droit à 5 pôles et extrémité ouverte est conçu pour les liaisons de terrain en automatisme industriel. Sa longueur de 20 m permet de relier proprement un capteur, un actionneur ou un organe de commande à une armoire, un coffret ou une interface d’E/S, tout en conservant une implantation souple sur machine. Le codage A en tête M12 facilite l’intégration sur les équipements courants de détection et de commande nécessitant une connectique normalisée.

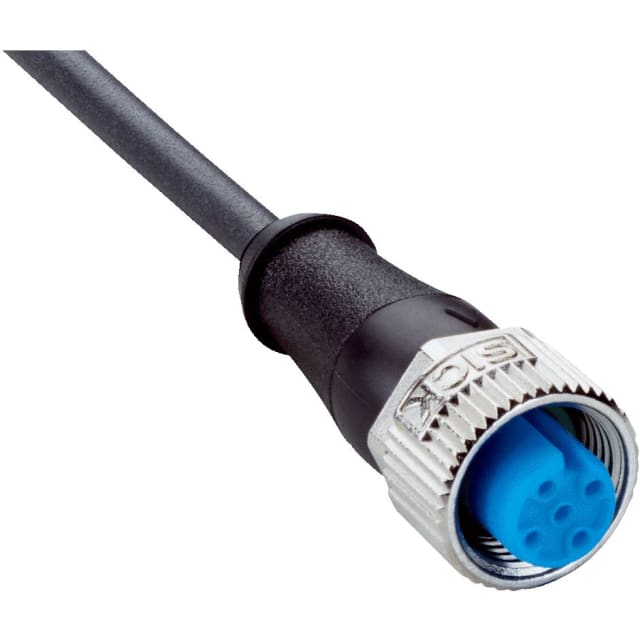

Connecteur M12 femelle 5 pôles droit avec sortie libre côté câble

La tête A reçoit un connecteur femelle M12 droit, 5 pôles, codage A, adapté aux connexions capteurs et actionneurs les plus répandues en environnement industriel. La tête B est laissée en extrémité ouverte, ce qui permet un raccordement sur mesure selon l’installation : bornier, coffret d’automatisme, boîtier de jonction ou repiquage vers un équipement spécifique. Cette configuration est particulièrement pratique lorsque la machine impose une longueur exacte et un câblage personnalisé côté armoire.

Gaine PUR sans halogène pensée pour les environnements mécaniques exigeants

La gaine noire en PUR sans halogène associe compacité et bonne tenue dans les applications industrielles dynamiques. Avec un diamètre de câble de 4,8 mm et une section de conducteur de 0,34 mm² sur 5 fils, ce modèle reste facile à cheminer dans les passages de câbles, chaînes porte-câbles et zones de mouvement. Sa résistance aux huiles et lubrifiants en fait une solution adaptée aux machines-outils, lignes de production et installations où les fluides techniques font partie de l’environnement de travail.

Utilisation en flexion, chaîne porte-câble et mouvements robotisés

Ce câble préconfectionné est adapté aux usages dynamiques avec déplacement répété. Il accepte un rayon de courbure supérieur à 10 fois le diamètre du câble en utilisation flexible et en chaîne porte-câble, ainsi qu’un rayon supérieur à 5 fois le diamètre en position fixe. Il est prévu pour des applications soumises à de nombreux cycles de mouvement, avec compatibilité chaîne porte-câble, usage robotique, vitesse de déplacement jusqu’à 3 m/s, course jusqu’à 10 m, accélération jusqu’à 10 m/s² et torsion de 180° par mètre. C’est un choix pertinent pour les équipements automatisés où la liaison électrique doit suivre les déplacements sans compliquer le câblage.

Protection de connexion adaptée aux ambiances industrielles exposées

Une fois raccordé, l’ensemble offre des indices de protection IP65, IP66K et IP67, ce qui convient aux zones exposées aux poussières, aux projections et aux nettoyages intensifs. Le connecteur utilise un corps en TPU, un écrou en zamak nickelé et un joint en FKM, avec une largeur sur plats de 13 mm et un couple de serrage recommandé de 0,6 Nm pour un montage maîtrisé. Cette conception permet d’obtenir une connexion compacte et adaptée aux contraintes de terrain sur machine et en périphérie d’automatisme.

Caractéristiques électriques adaptées aux signaux capteurs et actionneurs

Ce câble M12 5 pôles est destiné au transport des signaux capteur/actionneur avec un courant admissible de 4 A. Il présente une tension nominale de 300 V AC, une tension de référence de 125 V AC / 125 V DC, une tension d’essai de 2 500 V AC et une tension d’impulsion nominale de 1,5 kV. Sa construction non blindée convient aux applications où l’on recherche une liaison simple, souple et robuste pour l’alimentation et la transmission de signaux standards sur machine.

Plage de température étendue pour installation fixe ou mobile

Ce câble conserve une large plage d’utilisation selon le mode de pose. Il peut être utilisé de -25 °C à +80 °C en flexion, de -40 °C à +80 °C en position fixe, et jusqu’à +85 °C au niveau de la tête de connexion. Cette polyvalence facilite son emploi aussi bien sur des machines statiques que sur des ensembles mobiles soumis aux variations thermiques, sans multiplier les références selon les zones de l’installation.

Un format 20 m utile pour automatisme, capteurs déportés et raccordement terrain

Avec sa longueur de 20 m, ce câble capteur actionneur M12 femelle 5 pôles répond aux besoins de raccordement sur des machines étendues, convoyeurs, cellules automatisées ou équipements avec capteurs déportés. Il permet de réduire les raccords intermédiaires, de simplifier le cheminement et d’obtenir une liaison continue entre le point de détection et l’équipement de commande. Pour un intégrateur, un tableautier ou un service maintenance, c’est une solution pratique pour réaliser un raccordement propre, lisible et adapté aux contraintes du terrain industriel.
