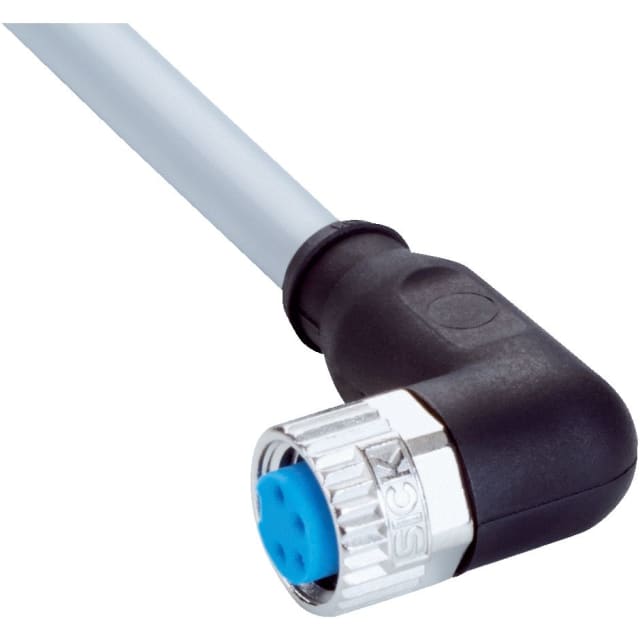

Câble capteur actionneur M8 femelle coudé 5 m 2095963

Câble capteur actionneur M8 femelle coudé 5 m pour raccordement d’automatisme

Ce câble capteur actionneur est conçu pour assurer une liaison simple et propre entre un équipement d’automatisme et un capteur ou actionneur équipé en M8 codage A. Il intègre une tête femelle coudée 4 pôles d’un côté et une extrémité libre à l’autre bout pour faciliter le raccordement sur bornier, coffret ou armoire. Avec sa longueur de 5 m, il permet de relier des organes déportés sans ajout de connectique intermédiaire, tout en conservant une implantation nette dans les zones industrielles.

Connecteur femelle M8 coudé 4 pôles : un format adapté aux espaces réduits

La tête de raccordement M8 femelle coudée est particulièrement intéressante lorsque l’encombrement autour du capteur est limité. Son orientation facilite la sortie du câble au plus près de la machine et limite la surépaisseur en façade. Le codage A et la configuration 4 pôles correspondent aux usages courants en câblage capteurs/actionneurs, ce qui simplifie l’intégration sur de nombreuses applications de détection, de commande ou de retour d’état.

Extrémité ouverte pour un câblage souple en machine ou en armoire

L’extrémité de câble ouverte offre une grande liberté d’intégration côté installation. Elle convient aux raccordements directs sur borniers, modules d’E/S, coffrets de commande ou interfaces de terrain. Cette conception est utile lorsque la liaison doit être adaptée à l’environnement réel de la machine, sans imposer une seconde connectique préassemblée. Le câble comporte 4 conducteurs de 0,25 mm², un format adapté aux signaux capteurs/actionneurs et au courant admissible de 4 A.

Longueur de 5 m et câble PVC gris pour un cheminement propre

Avec ses 5 mètres, ce modèle permet de couvrir des distances courantes entre capteur, boîtier de raccordement et armoire de pilotage, tout en évitant les rallonges inutiles. Sa gaine PVC grise et son diamètre extérieur de 4,8 mm facilitent le passage dans les chemins de câble, le long des bâtis ou dans les zones de câblage machine. Le câble est non blindé, ce qui le destine aux liaisons capteurs/actionneurs ne nécessitant pas de blindage spécifique.

Utilisation en environnement industriel avec exposition aux produits chimiques

Ce câble est prévu pour des zones d’utilisation comprenant une exposition à des produits chimiques. Il convient ainsi aux environnements industriels où les contraintes de nettoyage, d’ambiance process ou de présence de substances techniques imposent un choix de raccordement cohérent. Le connecteur en TPU, le joint en FKM et l’écrou en fonte de zinc nickelée participent à une conception adaptée aux usages de terrain, avec un indice de protection IP65 / IP66K / IP67 une fois correctement monté.

Caractéristiques électriques adaptées aux liaisons capteurs et actionneurs

Ce câble répond aux besoins classiques des circuits de capteurs et d’actionneurs avec une tension de référence de 50 V AC / 60 V DC et un courant admissible de 4 A. Le câble supporte une tension nominale de 300 V AC, une tension d’essai de 2 000 V AC et une tension de choc nominale de 1,5 kV. Ces valeurs aident à sécuriser le choix du bon cordon dans une installation automatisée, en particulier lorsqu’il faut concilier compacité de connectique, alimentation terrain et transmission de signaux.

Pose, serrage et rayons de courbure à respecter

Pour préserver une installation propre et durable, le serrage du connecteur est prévu avec un couple de 0,4 Nm et une largeur sur plats de 9 mm. En usage flexible, le rayon de courbure doit rester supérieur à 10 fois le diamètre du câble, et supérieur à 5 fois le diamètre en pose fixe. Ces points sont importants lors du montage sur machines compactes, bras de support, carters ou passages techniques, afin d’éviter une contrainte excessive sur le câble et la zone de raccordement.

Un choix pertinent pour capteurs, détecteurs et automatismes compacts

Ce câble capteur actionneur M8 femelle coudé 5 m convient aux installations de détection et de commande où l’on recherche un raccordement rapide, peu encombrant et facile à intégrer côté armoire. Il est particulièrement adapté aux équipements industriels compacts, aux capteurs montés au plus près des organes de machine et aux configurations nécessitant une extrémité libre pour un câblage sur mesure. Son format 4 pôles, sa longueur prête à poser et sa conception dédiée au raccordement d’automatisme en font une solution efficace pour le câblage terrain.
