Câble de commande blindé LIHCH LS0H Cca 25G1mm²

Câble de commande blindé 25 conducteurs pour installations de pilotage et de sécurité

Le câble de commande blindé LIHCH LS0H Cca 25G1mm² est conçu pour le câblage des circuits de commande, de signalisation, de mesure et d’automatisme lorsque la densité de conducteurs doit rester élevée dans un encombrement maîtrisé. Avec ses 25 conducteurs de 1 mm², il permet de raccorder de nombreux points de contrôle dans les armoires, machines, équipements techniques et installations de sécurité, tout en conservant une organisation claire grâce au repérage numérique des âmes.

Blindage global par tresse pour limiter les perturbations électromagnétiques

Sa construction avec blindage global par tresse répond aux besoins des environnements où les parasites électromagnétiques peuvent perturber les signaux de commande. Ce blindage contribue à protéger les transmissions sensibles dans les installations industrielles, les équipements de régulation ou les réseaux techniques comportant variateurs, appareillages de commutation ou circuits de contrôle rapprochés. C’est un choix pertinent lorsque la stabilité des informations transportées compte autant que le raccordement électrique lui-même.

Gaine LS0H adaptée aux environnements techniques intérieurs

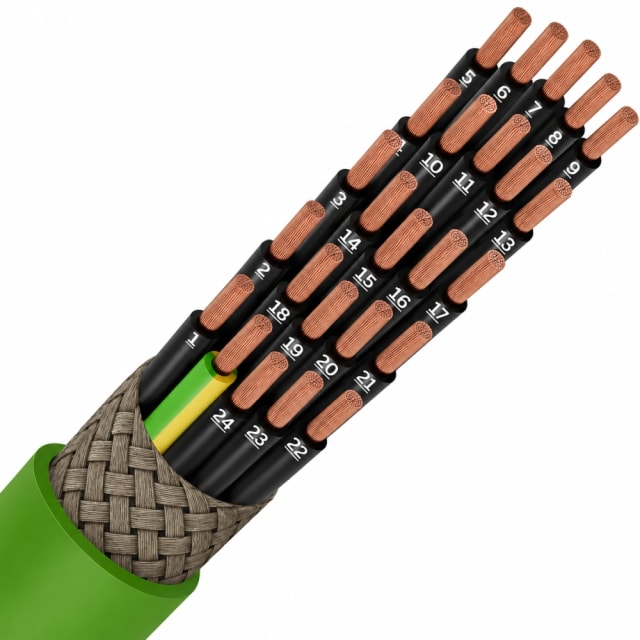

Ce câble de commande LIHCH reçoit une gaine extérieure LS0H, appréciée pour les installations où l’on recherche une émission limitée de fumées et l’absence d’halogènes en cas d’exposition au feu. La gaine verte visible sur le visuel facilite aussi l’identification rapide du câble dans les cheminements techniques. Sa géométrie ronde simplifie le passage, le maintien et l’intégration dans les chemins de câbles, coffrets et zones de distribution où la propreté de pose est essentielle.

Classification CPR Cca s1 d2 a1 pour une sélection technique précise

La classification de réaction au feu Cca, associée aux niveaux s1, d2 et a1, apporte une lecture claire de ses performances de comportement au feu pour les projets exigeant une désignation CPR définie. Cette configuration le positionne comme un câble de commande LS0H destiné aux applications où les critères de fumée, d’acidité et de propagation doivent être pris en compte dès la phase de choix produit. Pour l’installateur comme pour le bureau d’études, cette identification facilite la cohérence entre le besoin technique et la référence retenue.

Conducteurs souples en cuivre classe 5 pour un câblage plus pratique

Les âmes en cuivre nu de classe 5 offrent la souplesse attendue pour les opérations de mise en œuvre dans les tableaux, coffrets, machines et ensembles de commande. Cette conception facilite le façonnage dans les volumes contraints et les raccordements multipoints. La présence d’un conducteur de protection permet en plus d’intégrer le câblage de terre dans le même ensemble, ce qui évite de multiplier les liaisons séparées et simplifie la lecture globale de l’installation.

Format 25G1mm² équilibré entre capacité de raccordement et encombrement

Avec une section de 1 mm² par conducteur, ce câble constitue un bon compromis pour les circuits de commande nécessitant davantage de robustesse qu’un petit sectionnement tout en conservant un diamètre extérieur contenu d’environ 16,4 mm. Son poids de 518 kg/km donne une indication utile pour anticiper la manutention, la logistique de chantier et les supports de pose. Le format 25G1mm² convient particulièrement aux liaisons de commande centralisées, aux automatismes et aux équipements comportant de nombreux retours d’information.

Plage d’utilisation pensée pour la pose et le service en environnement technique

Le câble accepte une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C, ce qui le rend adapté à de nombreuses configurations en intérieur technique ou en environnement industriel protégé. Son rayon de courbure minimal de 20 fois le diamètre doit être pris en compte pour préserver une installation propre et conforme lors du tirage et du raccordement. Avec sa tension nominale de 300/500 V, il répond aux usages habituels des circuits de commande et de liaison dans les ensembles électriques.
