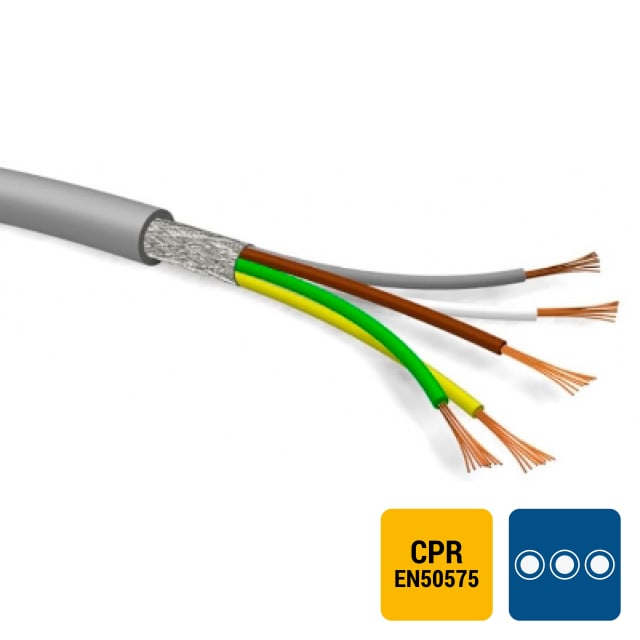

Câble de commande blindé LIYCY PVC gris 4×0,75 mm²

Marque : SPECIALE KABEL Série : LiYCY-DIN SKU : 5498325 Réf. fabricant : LIYCY4X0,75-DIN-CCA B 1000

Câble de commande blindé souple en cuivre 4 x 0,75 mm², isolation et gaine PVC grise, tresse de blindage globale, 300/500 V, adapté aux installations de commande et de sécurité.

1.81

Par m

3393 en stock

3393 en stock

Quantité Prix Remise
0-2 1.81 0%
3-5 1.77 2%
6-10 1.76 3%
11+ 1.74 4%

Câble de commande blindé 4×0,75 mm² pour signaux et liaisons de pilotage

Ce câble de commande blindé LIYCY PVC gris 4×0,75 mm² est conçu pour le transport de signaux, d’ordres et d’informations de commande dans les installations électriques et équipements techniques. Sa configuration en 4 conducteurs souples de 0,75 mm² permet d’alimenter ou de relier proprement des fonctions de pilotage, de régulation ou de transmission basse fréquence, avec un encombrement mesuré grâce à son diamètre extérieur d’environ 6,7 mm.

Blindage par tresse pour limiter les perturbations électromagnétiques

Sa construction avec blindage global par tresse constitue un atout important dans les environnements où circulent des parasites électriques. Ce type de câble blindé convient particulièrement aux armoires, machines, automatismes, capteurs, dispositifs de contrôle et circuits de commande où la stabilité du signal est recherchée. Le blindage aide à réduire l’influence des perturbations extérieures sur les liaisons sensibles, tout en conservant une mise en œuvre simple.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les 4 conducteurs sont réalisés en cuivre nu avec une âme souple de classe 5. Cette conception facilite le passage du câble, les opérations de raccordement et l’intégration dans des équipements où la maniabilité compte. L’isolation PVC de chaque conducteur, associée à une identification par couleur, permet un repérage clair lors du câblage et limite les risques d’erreur au moment du montage ou de la maintenance.

Gaine extérieure PVC grise et format rond pour une intégration propre

La gaine extérieure en PVC gris protège l’ensemble du câble et lui donne une finition adaptée aux installations techniques courantes. Sa géométrie ronde simplifie le cheminement dans les coffrets, goulottes, passages de câbles et zones de raccordement. Ce format est apprécié lorsque l’on cherche un câble de commande PVC blindé à la fois discret, facile à organiser et compatible avec un câblage structuré.

Caractéristiques utiles pour la pose et l’exploitation

Ce modèle présente un poids indicatif de 75 kg/km, ce qui aide à anticiper la manutention sur chantier ou en atelier. Son rayon de courbure minimal est de 20 fois le diamètre extérieur, un point à prendre en compte pour préserver la bonne tenue du câble lors de l’installation. La température de pose s’étend de -5 à 70 °C, tandis que la plage de service statique va de -15 à 70 °C, ce qui le rend adapté à de nombreuses conditions d’exploitation fixes.

Tension nominale 300/500 V pour circuits de commande

Avec une tension nominale Uo/U de 300/500 V, ce câble LIYCY 4×0,75 mm² répond aux besoins des circuits de commande et de signalisation ne nécessitant pas un câble d’énergie de forte section. Il s’intègre dans les installations où la précision du câblage, la souplesse de pose et la présence d’un blindage sont des critères plus importants que le transport de puissance.

Classement CPR Cca s3 d2 a3 pour une identification claire du produit

Ce câble est classé Cca s3 d2 a3 selon l’EN 13501-6. Cette information permet d’identifier précisément la version du produit dans un projet technique et d’éviter toute confusion avec d’autres variantes LIYCY de construction proche. Pour l’acheteur comme pour l’installateur, c’est un repère utile au moment de comparer plusieurs câbles de commande blindés PVC de même section ou de même nombre de conducteurs.

Un choix pertinent pour les installations de commande fixes

Grâce à son association de conducteurs souples, d’un blindage tressé, d’une gaine PVC grise et d’un format compact, ce câble de commande et de sécurité répond bien aux besoins de câblage fixe dans les environnements techniques. Il convient lorsque l’on recherche un câble LIYCY blindé 4×0,75 mm² pour relier des organes de commande, interfaces, appareils de mesure ou équipements d’automatisme avec une lecture simple des conducteurs et une intégration soignée dans l’installation.

Documentation PDF

Aucune documentation disponible.

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Section nominale du conducteur0.75 mm²
Classe de construction de l'âmeClasse 5 = souple
Nombre de conducteurs4
Élément de toronnagenon
Avec conducteur de protectionnon
Isolation du conducteurPolyvinylchloride (PVC)
Identification du conducteurcouleur
Marquage des conducteurs selon HD 308 S2non
Blindage globaltresse
Matériau de gaine extérieurePolyvinylchloride (PVC)
Couleur de gaine extérieuregris
Géométrie du câblerond
classe de réaction au feu selon EN 13501-6Cca
classe de production de fumée selon EN 13501-6s3 (production de fumée importante)
classe de gouttelettes/particules enflammées selon EN 13501-6d2 (gouttelettes / particules enflammées persistant> 10 s)
classe de production d'acide selon EN 13501-7a3
Tension nominale U500 V
Tension nominale Uo300 V
Poids75 kg/km
Diamètre extérieur approx.6.7 mm
Rayon de courbure min. (x * diamètre)20
Température de pose-5...70 °C
Température de service min./max., statique-15...70 °C

Produits de la même série que le produit consulté

Ce câble de commande blindé est-il adapté aux installations de mesure, de commande et de régulation ?

Oui, ce type de câble LIYCY est précisément conçu pour la transmission de signaux et de données basses fréquences dans les installations de mesure, commande et régulation, avec un blindage global pour limiter les perturbations électromagnétiques.

Le blindage tressé sert-il à réduire les parasites électriques ?

Oui. Le blindage global en tresse est destiné à améliorer la protection contre les interférences électromagnétiques, ce qui est utile à proximité d’équipements, de variateurs ou de câbles de puissance.

Peut-on utiliser ce câble en intérieur dans des environnements secs ou légèrement humides ?

Oui, ce type de câble PVC blindé est couramment utilisé en intérieur, notamment dans des locaux secs et, selon les usages indiqués par les fabricants, aussi en ambiance légèrement humide sans exposition directe aux agressions mécaniques importantes.

Ce câble est-il souple et facile à poser dans une armoire ou sur une machine ?

Oui. La classe 5 indique une âme souple, ce qui facilite la pose, le câblage en armoire et les raccordements sur machines ou équipements de commande.

Quel est le rayon de courbure à respecter lors de la pose ?

Le rayon de courbure minimal indiqué est de 20 fois le diamètre extérieur. Pour ce câble, cela correspond à une pose sans pli serré afin d’éviter d’endommager l’isolant ou le blindage.

Ce câble convient-il pour une pose mobile ou en flexions répétées ?

Pas forcément. Les informations disponibles décrivent un câble de commande souple pour installation et raccordement, mais pas un câble explicitement prévu pour chaînes porte-câbles ou mouvements permanents ; il vaut mieux éviter de l’utiliser en flexions répétées sans validation du fabricant.

À quelle température peut-on le poser et l’utiliser ?

La pose est indiquée entre -5 °C et 70 °C, et la température de service statique entre -15 °C et 70 °C. Il faut donc respecter ces limites au moment de l’installation et en exploitation.
