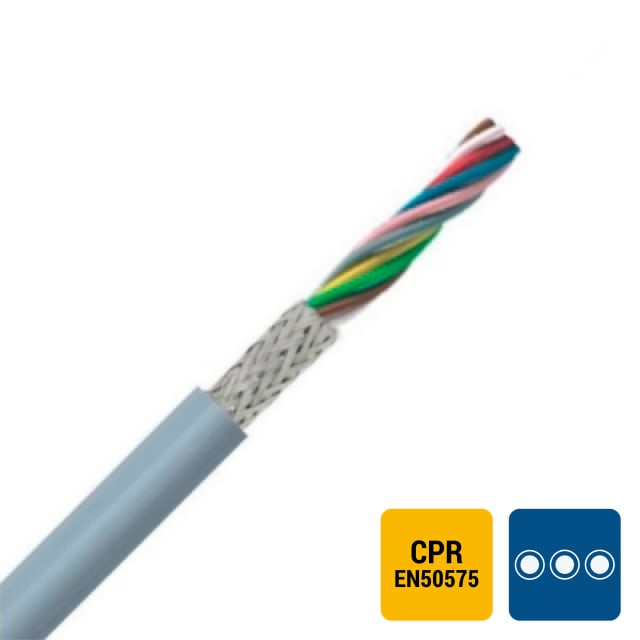

Câble de commande blindé LIYCY 10×0,25 mm² gris DIN 47100

Câble de commande blindé pour signaux, mesures et automatismes

Le câble de commande blindé LIYCY 10×0,25 mm² gris DIN 47100 est conçu pour le transport de signaux de commande, de mesure et d’information dans les environnements techniques où la compacité du câblage et la bonne tenue aux perturbations sont recherchées. Sa configuration en 10 conducteurs de 0,25 mm² permet de regrouper plusieurs liaisons dans un seul câble, ce qui simplifie le cheminement dans les armoires, équipements de contrôle, interfaces de capteurs, circuits de commande et applications d’automatisme.

Blindage par tresse pour limiter les perturbations électromagnétiques

Ce câble LIYCY est doté d’un blindage global par tresse, particulièrement adapté aux installations où circulent des signaux faibles ou sensibles. Ce blindage contribue à réduire l’influence des perturbations électromagnétiques générées par les équipements voisins, moteurs, commandes ou lignes de puissance. Il constitue donc un choix pertinent pour préserver la stabilité des transmissions dans les circuits de pilotage, de régulation et de communication interne entre appareils.

Repérage couleur DIN 47100 pratique pour le câblage multiconducteur

L’identification des conducteurs par couleur selon DIN 47100 facilite le raccordement des 10 âmes lors du montage, des essais et des opérations de maintenance. Ce type de repérage est particulièrement utile sur les câbles de commande à plusieurs conducteurs, car il permet de distinguer rapidement chaque circuit sans recourir à un conducteur de protection intégré. Pour les installateurs et câbleurs d’armoires, ce codage améliore la lisibilité et accélère les interventions sur site.

Âmes cuivre souples 0,25 mm² pour une mise en œuvre plus aisée

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue pour les opérations de câblage en espace réduit. La section nominale de 0,25 mm² convient aux liaisons de commande et de signalisation nécessitant un câble fin, maniable et ordonné. Avec un diamètre extérieur approximatif de 7,5 mm, ce câble rond reste facile à intégrer dans les goulottes, passages techniques et tableaux, tout en offrant une densité de conducteurs intéressante au regard de son encombrement.

Isolation et gaine PVC pour les usages courants en environnement technique

L’isolation des conducteurs en PVC, associée à une gaine extérieure PVC grise, répond bien aux besoins des installations de commande et de câblage fixe en environnement industriel ou tertiaire technique. La gaine grise s’intègre naturellement dans les armoires, coffrets et réseaux de câbles de commande. La température de pose de -5 à 70 °C ainsi que la plage de service statique de -15 à 70 °C permettent d’envisager une utilisation dans de nombreuses configurations d’installation hors sollicitations mécaniques excessives.

Classement CPR Cca s3 d2 a3 pour les projets exigeant un câble identifié

Ce câble de commande blindé affiche une classification de réaction au feu Cca s3 d2 a3 selon EN 13501-6, avec conformité CPR EN 50575. Pour l’acheteur professionnel, cette information permet d’identifier rapidement le niveau de performance déclaré du produit dans les projets où le classement feu du câble doit être pris en compte. C’est un critère de sélection utile pour harmoniser le choix des câbles de commande avec les exigences documentaires et techniques du chantier.

Caractéristiques électriques et contraintes de pose à anticiper

Le câble présente une tension nominale Uo/U de 300/500 V, adaptée aux applications de commande et de transmission de signaux dans sa catégorie. Son rayon de courbure minimal est de 20 fois le diamètre extérieur, point important à prévoir lors de la conception du cheminement afin d’éviter des contraintes inutiles sur le câble. Avec un poids indicatif de 86 kg/km, il reste compatible avec une installation structurée et propre sur longueurs importantes, notamment dans les ensembles de commande, les coffrets et les équipements raccordés en multiconducteur blindé.
