Tableaux, protections et distribution électrique

Les tableaux, les protections et la distribution électrique couvrent les équipements qui répartissent l’énergie, protègent les circuits et organisent les fonctions électriques dans un coffret ou une armoire. Le choix doit tenir compte du réseau, du courant assigné, du pouvoir de coupure, des défauts possibles, de la sélectivité, de l’encombrement disponible et des besoins futurs de maintenance ou d’extension.

Composer une distribution électrique cohérente

Les tableaux de distribution accueillent les appareils de coupure, de commande et de protection associés aux différents départs. Leur dimensionnement dépend du nombre de circuits, de la réserve souhaitée et de l’architecture du bâtiment. Les rails, peignes, bornes et accessoires doivent rester compatibles avec l’enveloppe et les appareils retenus.

Distinguer protection des circuits et protection différentielle

Les disjoncteurs modulaires interrompent les surcharges et courts-circuits selon leur calibre, leur courbe et leur pouvoir de coupure. Les protections différentielles surveillent les courants de fuite. Leur type et leur sensibilité doivent être choisis selon les charges, le schéma de liaison à la terre et les règles applicables.

Prévoir les fonctions complémentaires du tableau

Un tableau peut aussi intégrer des parafoudres, contacteurs, télérupteurs, appareils de mesure, alimentations ou modules de signalisation. Ces éléments d’appareillage modulaire doivent être coordonnés avec les protections amont et aval. Le repérage, la dissipation thermique, l’accessibilité et la documentation du câblage facilitent les contrôles et les interventions.

8 résultats affichés

Boîtier de dérivation modulaire 4 pôles 32 A KSB32CM55

En stock

121.50€ HTVA

Boîtier de dérivation modulaire 4 pôles 32 A, 230 à 690 V, IP55, pour canalisation Canalis KS. Compact et blanc RAL 9001, il facilite le raccordement de 4 conducteurs.

Coffret de dérivation 63 A 8 modules 3 L+PEN

En stock

228.15€ HTVA

Ce coffret de dérivation pour canalisations préfabriquées Canalis KS et KT reçoit huit modules de 18 mm. Son calibre assigné est de 63 A et sa polarité 3 L+PEN correspond à un réseau TN-C. L’unité s’enfiche sur une sortie compatible à polarité fixe et se déconnecte par ouverture de la porte. Le boîtier blanc RAL9001 est IP55 et IK08. Le disjoncteur modulaire est à commander séparément.

Coffret de dérivation tétrapolaire 100A rail DIN KSB100SM412

En stock

441.30€ HTVA

Coffret de dérivation tétrapolaire 100 A pour rail DIN, au format 230 à 690 V, indice IP55. Boîtier blanc RAL 9001, 4 conducteurs, dimensions 444 x 133 x 220 mm.

Coude 90° gauche droite Canalis KS 250A KSA250DLC401

Sur commande

604.64€ HTVA

Coude Canalis KS 90° gauche/droite 250 A, 5 pôles, IP55, pour distribution électrique en 230 à 690 V. Élément compact de 165 mm, finition blanc RAL 9001.

Élément droit de distribution 400A 3P+N 5 m KSA400ED45020

En stock

2,476.19€ HTVA

Élément droit Canalis KS 400 A, 5 m, 3P+N, avec 20 départs. Conçu pour les tableaux et la distribution électrique, il offre une installation fiable et une protection IP55, référence KSA400ED45020.

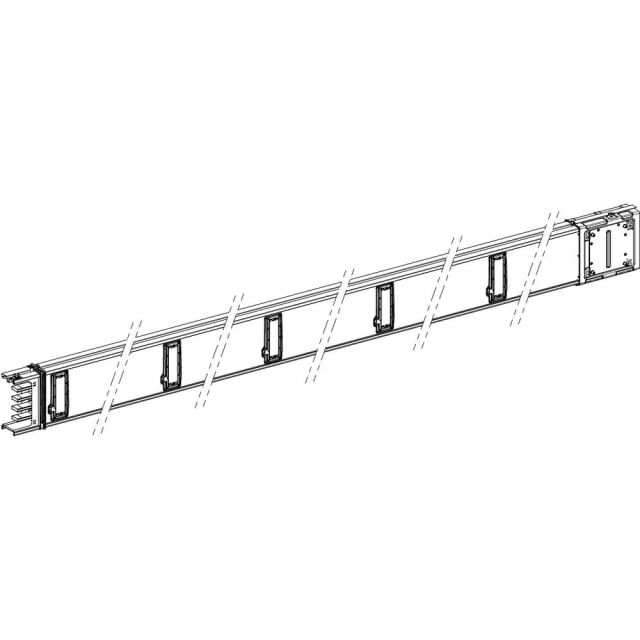

Tronçon Canalis 400 A, 5 m, 10 sorties KSA400ED45010

Sur commande

2,139.54€ HTVA

Ce tronçon droit Canalis KSA distribue jusqu’à 400 A sur une longueur de 5 m, avec dix sorties de dérivation. Ses conducteurs en aluminium assurent une distribution 3L + N + PE en montage horizontal. L’enveloppe blanche RAL 9001 est protégée IP55 et IK08 ; le raccordement s’effectue avec les éléments compatibles du système KSA 400 A.

Unité d’alimentation Canalis KSA 100A gauche droite KSA100AB4

En stock

127.89€ HTVA

Unité d’alimentation Canalis KS 100 A, 5 pôles, 230 à 690 V, IP55, modèle simple, pour départ en bout de ligne, en finition blanc RAL 9001.

Unité d’alimentation Canalis KSA 250A gauche droite KSA250AB4

En stock

522.40€ HTVA

Unité d’alimentation bout de gamme Canalis KS 250 A, 5 pôles, 230 à 690 V, indice IP55, finition blanc RAL 9001, pour distribution électrique compacte et protégée.
