Peigne d’alimentation triphasé 10 mm² 2CDB836001R1157

Peigne d’alimentation triphasé 10 mm² pour répartition sur rangée modulaire

Ce peigne d’alimentation triphasé 10 mm² est conçu pour distribuer l’alimentation de façon propre et rapide sur une rangée d’appareils modulaires. Sa configuration 3 pôles permet de ponter plusieurs modules en triphasé tout en conservant un câblage lisible dans le tableau. Il convient particulièrement aux montages où l’on recherche une alimentation homogène des protections, avec un gain de temps appréciable lors de l’assemblage.

Format 57 modules adapté aux tableaux de distribution étendus

Avec une largeur de 57 unités de division et une longueur de 1016 mm, ce jeu de barres est pensé pour les rangées longues ou les ensembles nécessitant l’alimentation de plusieurs appareillages sur un même rail. Il est donné pour alimenter jusqu’à 19 appareils en triphasé, ce qui en fait une solution pratique pour structurer une distribution modulaire dense sans multiplier les liaisons individuelles.

Connexion par goupilles pour appareillages compatibles

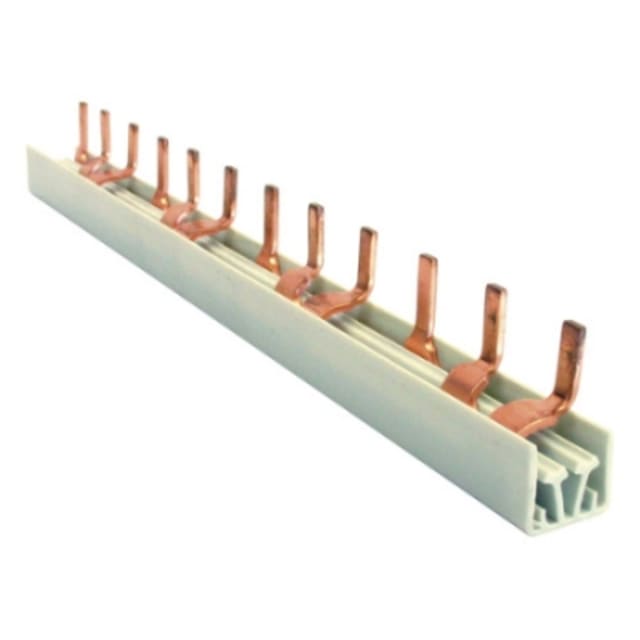

L’exécution du raccordement électrique par goupilles facilite l’intégration avec les équipements modulaires prévus pour ce type de connexion. Ce principe de raccordement favorise un alignement régulier sur le rail et simplifie la mise en œuvre dans les coffrets et tableaux. L’image produit confirme bien une géométrie à broches rigides, adaptée à une distribution ordonnée entre appareils tripolaires compatibles.

Section 10 mm² et intensité assignée de 100 A

Sa section de 10 mm² permet d’assurer une distribution adaptée aux installations modulaires nécessitant une alimentation cohérente sur plusieurs départs. Le peigne est prévu pour un courant permanent assigné de 100 A, ce qui le destine aux tableaux de répartition où la tenue en intensité doit rester en phase avec les besoins des protections associées et l’architecture du coffret.

Conception isolée pour un câblage plus net dans le tableau

Ce peigne isolé apporte une intégration plus propre dans l’enveloppe de distribution et participe à une implantation soignée des liaisons internes. Son pas de 18 mm correspond à une implantation modulaire standard en triphasé, ce qui facilite la cohérence d’ensemble lors du montage. Cette conception est particulièrement utile pour conserver une lecture claire des départs et limiter l’encombrement visuel dans le tableau.

Usage dédié au triphasé 3 pôles sans neutre

Ce modèle est conçu pour des appareils 3 pôles et n’est pas adapté aux équipements intégrant un conducteur N. Il n’est pas non plus destiné aux appareils équipés d’un commutateur auxiliaire. Ce positionnement clair permet de choisir un peigne réellement adapté à une distribution triphasée pure, sans confusion avec des variantes prévues pour 1P+N, 3P+N ou des configurations d’accessoires spécifiques.

Tenue électrique adaptée aux environnements de distribution modulaire

Pour répondre aux contraintes d’un tableau électrique, ce peigne d’alimentation triphasé présente une tension maximale de service de 500 V, une tenue aux chocs de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces caractéristiques en font un accessoire pertinent pour la distribution interne entre protections modulaires, lorsque l’on recherche une solution de pontage compatible avec des exigences techniques de tableau bien structurées.
