Borne de passage sur rail DIN 16 mm² gris 57.516.0155.0

Borne de passage 16 mm² pour câblage sur rail DIN en tableau électrique

Cette borne de passage sur rail DIN 16 mm² gris est conçue pour réaliser des liaisons de puissance propres et lisibles dans les tableaux électriques. Son format traversant permet d’assurer la continuité du conducteur entre deux points de raccordement à vis, avec une implantation adaptée aux armoires, coffrets et ensembles de distribution où la clarté du repérage et la tenue du câblage sont essentielles.

Raccordement à vis adapté aux sections courantes en distribution

Le raccordement s’effectue par vis des deux côtés, ce qui convient parfaitement aux montages recherchant un serrage franc et une bonne tenue mécanique des conducteurs. La borne accepte les conducteurs monofiliaires de 1,5 à 25 mm², les conducteurs souples de 4 à 16 mm² ainsi que les conducteurs multibrins jusqu’à 25 mm² selon le type d’âme. Elle s’intègre ainsi aussi bien dans des circuits d’alimentation que dans des départs de puissance nécessitant une section confortable.

Capacité électrique pensée pour les liaisons de puissance

Avec une tension assignée de 1000 V et un courant nominal de 71 A, cette borne de passage convient aux applications de raccordement en environnement de tableau où la section 16 mm² est fréquemment retenue pour la distribution interne. Elle permet de structurer les arrivées et départs de conducteurs de manière nette, tout en gardant une lecture simple du cheminement électrique dans le coffret.

Montage direct sur rail DIN ou rail G pour une intégration simple

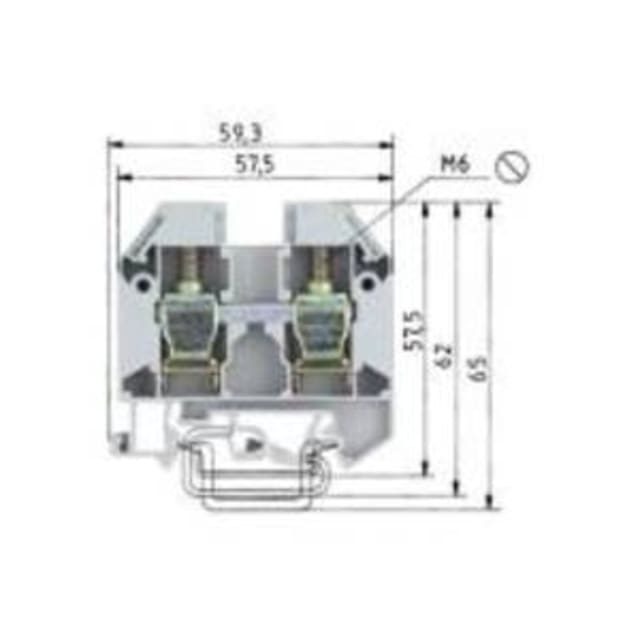

Prévue pour un montage sur rail DIN et rail G, cette borne s’adapte aux configurations classiques d’équipement d’armoires. Son corps de 12 mm de large aide à optimiser l’occupation de la rangée sans basculer vers un bornier surdimensionné, tandis que sa hauteur de 57,5 mm facilite l’alignement avec les autres éléments de raccordement. C’est un choix pertinent pour composer des rangées ordonnées et faciles à exploiter lors du câblage ou de la maintenance.

Format 1 étage avec 2 points de connexion pour une liaison traversante claire

Cette version dispose d’un seul étage et de deux points de connexion, ce qui correspond à un usage de borne de passage classique pour relier un conducteur entrant à un conducteur sortant. Cette architecture est particulièrement appréciée dans les tableaux de répartition, les coffrets de commande et les ensembles de distribution dès lors que l’on souhaite séparer les circuits de façon propre, sans complexifier inutilement le câblage.

Corps isolant thermoplastique et usage en conditions de service étendues

Le corps isolant en thermoplastique est adapté aux contraintes habituelles rencontrées dans les enveloppes électriques. La borne est donnée pour une température de service de -40 à +55 °C, ce qui permet son emploi dans de nombreuses installations techniques, y compris lorsque les conditions ambiantes imposent une bonne stabilité d’utilisation. Sa finition grise facilite par ailleurs l’identification visuelle dans les rangées de borniers standards.

Une solution pertinente pour armoires, coffrets et distribution électrique

Cette borne de passage sur rail DIN 16 mm² grise répond aux besoins des installateurs et câbleurs recherchant une connexion traversante à vis pour sections importantes, avec un encombrement maîtrisé. Elle trouve naturellement sa place dans les tableaux électriques, coffrets de distribution, armoires de commande et montages industriels où la lisibilité des circuits, la compatibilité avec plusieurs types de conducteurs et la facilité d’implantation sur rail sont des critères déterminants.
