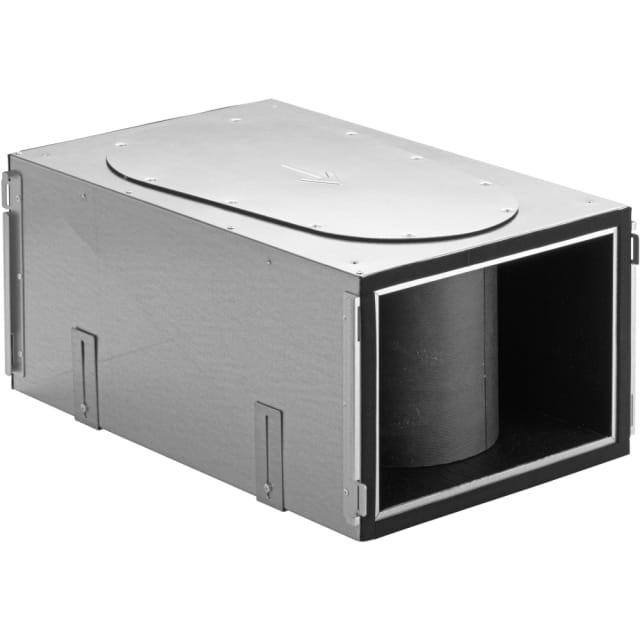

Caisson de distribution avec silencieux intégrés CW-S 320

Caisson de distribution avec silencieux intégrés pour réseau de ventilation ComfoWell

Le caisson de distribution avec silencieux intégrés CW-S 320 est conçu pour structurer un réseau de ventilation tout en limitant la transmission acoustique dans le conduit principal. Ce composant de la gamme ComfoWell s’emploie aussi bien en insufflation qu’en extraction d’air, ce qui permet de l’intégrer dans une installation centralisée nécessitant une circulation d’air maîtrisée et plus discrète. Son format rectangulaire compact facilite l’intégration dans les volumes techniques, faux plafonds ou zones de passage réservées au réseau d’air.

Silencieux intégré pour limiter le bruit dans le circuit aéraulique

L’intérêt principal du CW-S 320 réside dans son silencieux intégré, pensé pour réduire les bruits liés au passage de l’air dans l’installation. Cette configuration permet d’améliorer le confort acoustique des pièces desservies sans multiplier les accessoires dans le réseau. L’élément acoustique interne est associé à une conception visant à contenir les pertes de charge, ce qui aide à conserver une distribution d’air cohérente dans l’ensemble du circuit.

Conçu pour une intégration simple dans le conduit principal

Ce modèle correspond à une pièce avec conduit d’air principal et raccordement par le bas, ce qui en fait une solution adaptée à la composition d’un ensemble de distribution d’air ordonné. Il ne s’agit pas d’un caisson à dérivations multiples autonome, mais d’un élément de liaison et de traitement acoustique à intégrer dans une architecture ComfoWell. Son diamètre de conduit équivalent côté branches est donné pour 160 mm, avec un débit d’air maximal de 300 m³/h, ce qui le positionne pour des installations de ventilation domestiques ou tertiaires de petit volume nécessitant une circulation d’air maîtrisée.

Format compact pour les espaces techniques contraints

Avec une longueur de 500 mm, une largeur de 320 mm et une hauteur de 230 mm, le CW-S 320 présente un encombrement étudié pour les configurations où la place disponible reste limitée. Ce gabarit permet son intégration dans des zones techniques discrètes tout en conservant un accès fonctionnel à l’équipement. La forme du caisson visible sur le produit favorise une implantation propre dans un réseau rectangulaire, avec une lecture claire du sens de circulation de l’air lors du montage.

Structure acier et surface zinguée sendzimir

Le caisson est fabriqué en acier avec traitement de surface zingué sendzimir. Cette conception répond aux exigences habituelles des composants de distribution d’air installés dans des environnements techniques intérieurs. Le choix d’un corps métallique convient aux montages nécessitant tenue mécanique, stabilité d’assemblage et compatibilité avec les autres éléments du réseau. L’ensemble s’intègre dans une logique de montage rationnelle pour la ventilation centralisée.

Ouverture d’inspection pour entretien et contrôle

Le CW-S 320 est équipé d’une ouverture d’inspection avec couvercle, un point important pour les opérations de contrôle et d’entretien du réseau. Cette configuration simplifie l’accès à l’intérieur du caisson lorsque l’installation impose une vérification périodique ou un nettoyage ciblé. Dans une distribution d’air bien pensée, cette possibilité d’accès contribue à maintenir un fonctionnement régulier du système sans devoir démonter l’ensemble de la ligne.

Un élément pertinent pour composer un réseau d’air cohérent

Ce caisson de distribution avec silencieux intégrés s’adresse aux projets de ventilation qui recherchent à la fois gestion du flux d’air et atténuation acoustique dans un encombrement maîtrisé. Il convient aux installations d’insufflation comme d’extraction et trouve sa place dans une composition technique où chaque accessoire participe à la performance globale du réseau. Pour une boutique spécialisée en matériel électrique, CVC et distribution d’air, le CW-S 320 représente une solution claire pour compléter un montage ComfoWell avec une fonction acoustique directement intégrée au caisson.
