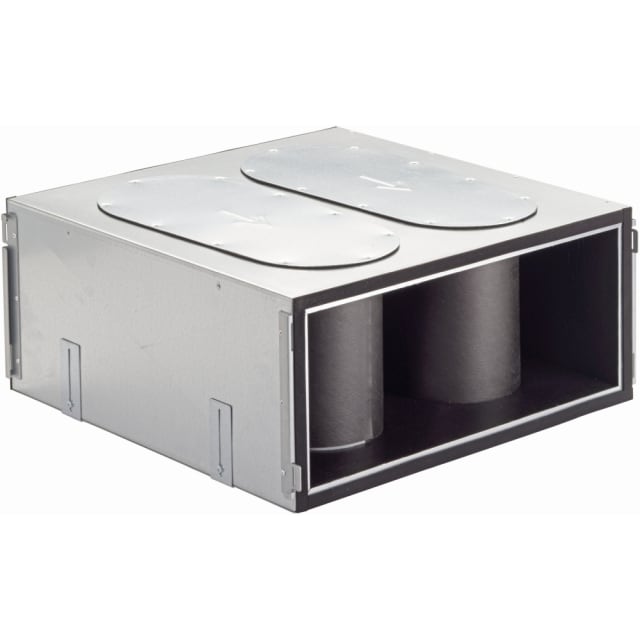

Caisson de distribution avec silencieux intégrés CW-S 520

Caisson de distribution avec silencieux intégrés pour réseau de ventilation ComfoWell

Le caisson de distribution avec silencieux intégrés CW-S 520 est conçu pour l’organisation et le traitement acoustique des flux d’air dans un réseau de ventilation. Ce composant s’intègre dans l’écosystème ComfoWell et associe dans un seul ensemble une fonction de passage d’air et une atténuation acoustique directement au niveau du caisson. Il convient aussi bien à l’insufflation qu’à l’extraction d’air, ce qui en fait une solution adaptée aux configurations de distribution où l’on recherche une implantation compacte et une gestion plus discrète du bruit aéraulique.

Silencieux intégrés pour limiter les nuisances sonores du réseau

L’intérêt principal du CW-S 520 réside dans ses silencieux intégrés, pensés pour réduire les bruits transmis par les conduits de ventilation. Cette conception permet d’améliorer le confort acoustique dans les pièces desservies tout en conservant une intégration cohérente dans le réseau principal. Le format ComfoWell est étudié pour combiner atténuation sonore et faibles pertes de charge, ce qui aide à préserver un fonctionnement équilibré de l’installation sans multiplier les accessoires séparés.

Débit d’air jusqu’à 500 m³/h pour les installations de distribution

Ce caisson de distribution ventilation CW-S 520 admet un volume d’air maximal de 500 m³/h. Cette capacité le destine aux installations où la circulation d’air doit rester fluide tout en bénéficiant d’un traitement acoustique intégré. Son usage en air soufflé comme en air extrait permet de l’exploiter à différents points du réseau, selon la logique de distribution retenue sur le chantier ou en rénovation technique.

Format rectangulaire compact avec accès de contrôle

Avec des dimensions de 582 mm de longueur, 520 mm de largeur et 230 mm de hauteur, ce caisson présente un encombrement maîtrisé pour une intégration dans les volumes techniques. Il est équipé d’une ouverture d’inspection avec couvercle, un point important pour faciliter les opérations d’accès et d’entretien. Les éléments internes prévus pour l’absorption acoustique sont conçus pour rester accessibles, ce qui simplifie le nettoyage et le suivi du bon état du composant dans le temps.

Construction en acier zingué Sendzimir pour l’intégration en réseau

Le corps du CW-S 520 est réalisé en acier avec traitement de surface zingué Sendzimir. Ce choix de construction répond aux attentes courantes des installations de conduits et de distribution d’air, avec une finition adaptée aux environnements techniques. L’exécution du boîtier correspond à une pièce avec conduit d’air principal, ce qui confirme son rôle dans la continuité du réseau plutôt que comme simple accessoire terminal.

Configuration prévue pour raccordement par le bas

Ce modèle dispose d’un raccordement par le bas, un détail utile pour orienter correctement l’implantation selon la configuration du local technique ou du faux plafond. Les caractéristiques de connexion du conduit principal et des branches sont indiquées comme spécifiques à cette conception, avec un diamètre de conduit équivalent de 180 mm côté branches. Cette architecture permet de l’insérer dans un ensemble modulaire de distribution d’air en conservant une lecture claire de la circulation des flux.

Une solution adaptée aux montages muraux ou en plafond

Le CW-S 520 est pensé pour une mise en œuvre dans des installations de ventilation où l’on souhaite regrouper distribution et atténuation dans un seul caisson. Son format et sa conception le rendent pertinent pour des montages en plafond ou sur support vertical dans les zones techniques. Il n’est pas destiné à être incorporé dans le béton, ce qui oriente naturellement son emploi vers des installations accessibles, cohérentes avec les exigences de maintenance et d’évolution du réseau.
