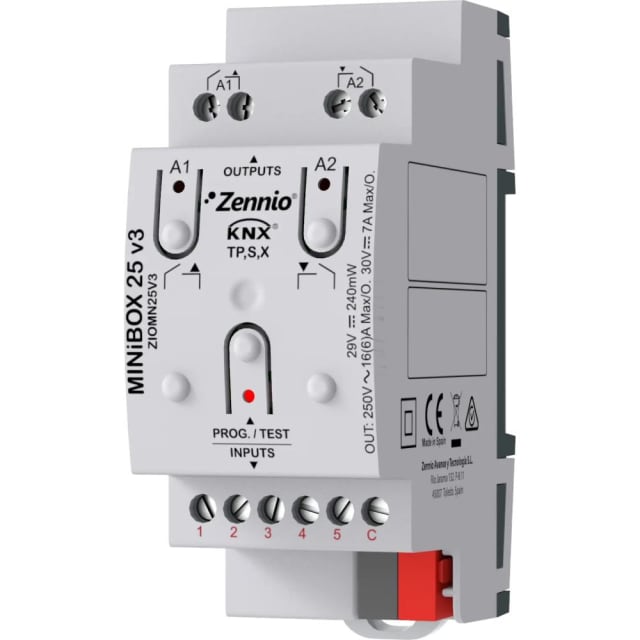

Actionneur KNX 2 sorties 5 entrées MINiBOX 25 v3

Actionneur KNX compact pour pilotage d’éclairage, charges et automatismes

L’Actionneur KNX 2 sorties 5 entrées MINiBOX 25 v3 est un module multifonction sur rail DIN conçu pour centraliser la commande de deux circuits tout en ajoutant cinq entrées de terrain configurables. Son format 2 modules permet une intégration propre dans le tableau électrique, notamment dans les installations domotiques où l’optimisation de l’encombrement compte autant que la souplesse de paramétrage. Chaque sortie est prévue pour 16 A avec charge capacitive jusqu’à 140 µF, ce qui le rend adapté à de nombreux usages de commutation en environnement résidentiel ou tertiaire.

Deux sorties paramétrables pour usages variés en domotique KNX

Les deux sorties peuvent être exploitées comme sorties individuelles ou comme canaux dédiés à la gestion d’automatismes selon la configuration retenue dans ETS. Ce positionnement en fait un actionneur pertinent pour la commande d’éclairages, de circuits pilotés ou d’équipements motorisés compatibles avec ses fonctions prévues. La commande manuelle intégrée en façade, avec voyant d’état, facilite les tests, la mise en service et les interventions de maintenance sans dépendre immédiatement de la supervision KNX.

Cinq entrées polyvalentes pour poussoirs, sondes et détecteurs

Le MINiBOX 25 v3 se distingue par ses 5 entrées analogiques-numériques, utilisables avec des boutons poussoirs libres de potentiel, des capteurs, des sondes de température NTC ou des détecteurs de mouvement. Cette polyvalence simplifie le câblage et évite de multiplier les modules dédiés. La longueur maximale de câble d’entrée jusqu’à 30 mètres apporte une vraie souplesse de raccordement dans le logement comme dans les petits bâtiments tertiaires. Les bornes de sorties acceptent des sections de 0,5 à 4 mm², tandis que les bornes d’entrées reçoivent des conducteurs de 0,5 à 2,5 mm², pour une intégration cohérente dans une armoire domotique moderne.

Fonctions avancées pour chauffage, refroidissement et scénarios

Au-delà de la simple commutation, ce module intègre 4 thermostats et 10 fonctions logiques, ce qui lui permet de participer activement à la régulation de zones de chauffage ou de refroidissement et à la création de scénarios élaborés. Il convient particulièrement aux projets KNX qui recherchent un appareil capable de combiner commande, logique et acquisition d’informations de terrain. Les entrées peuvent ainsi contribuer à des fonctions de présence, de température ou de commande locale, tandis que les sorties s’intègrent dans des automatismes plus complets avec temporisations, blocages, scénarios ou séquences de pilotage.

Communication KNX Secure et intégration bus maîtrisée

Compatible KNX Secure, cet actionneur répond aux besoins des installations souhaitant sécuriser les échanges sur le bus. Son alimentation bus est en 29 V DC, avec une plage de fonctionnement de 21 à 31 V DC, pour une consommation maximale de 4,6 mA. Ce faible appel sur le bus facilite son intégration dans une architecture KNX déjà structurée. Pour l’installateur comme pour le tableautier, c’est une solution intéressante lorsqu’il faut ajouter des sorties et des entrées sans alourdir inutilement l’installation.

Format rail DIN 2 modules adapté aux coffrets compacts

Avec des dimensions de 67 x 90 x 36 mm et un poids de 78 g, le MINiBOX 25 v3 s’insère facilement dans les coffrets où la place est limitée. Son montage sur rail DIN en fait un choix naturel pour les tableaux électriques domotiques, extensions de coffrets et ensembles techniques centralisés. L’indice de protection IP20, la classe II et le degré de pollution 2 le destinent à une installation en environnement intérieur protégé, conformément aux usages classiques des modules de tableau.

Conditions d’exploitation pensées pour les installations techniques intérieures

L’appareil fonctionne dans une plage de température de 0 à +55 °C et peut être stocké de -20 à +55 °C, avec une humidité relative admissible de 5 à 95 %. La mesure de température via sonde NTC bénéficie d’une résolution de 0,1 °C et d’une précision de ±0,5 °C à 25 °C, ce qui apporte un niveau de finesse utile pour les fonctions de régulation. Pour un projet Smart Home ou une installation domotique KNX cherchant un actionneur compact, évolutif et riche en fonctions, ce modèle constitue une réponse particulièrement intéressante pour combiner sorties de puissance, entrées multifonctions et logique embarquée dans un seul appareil.
