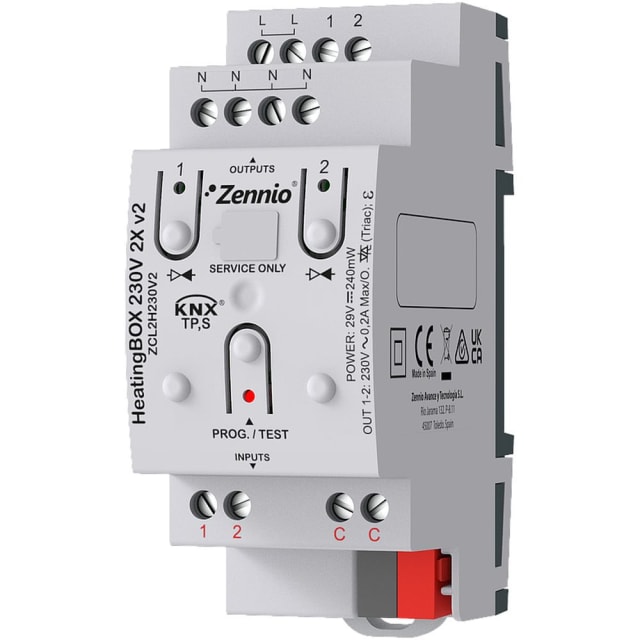

Actionneur de chauffage KNX 230 V 2 sorties ZEZCL2H230V2

Actionneur KNX 230 V 2 sorties dédié au pilotage du chauffage

Cet actionneur de chauffage KNX 230 V 2 sorties est conçu pour la commande de vannes tout-ou-rien sur circuits d’eau climatisée. Il pilote jusqu’à 2 sorties en 230 V AC par commutation statique, avec une architecture pensée pour les installations domotiques KNX où la compacité, la précision de régulation et la simplicité de câblage sont essentielles. Son format rail DIN en 2 modules permet une intégration propre dans un tableau électrique résidentiel ou tertiaire.

Deux sorties indépendantes pour vannes thermiques 230 V

Chaque sortie fonctionne de manière indépendante pour gérer deux zones distinctes de chauffage ou de rafraîchissement. L’appareil est adapté à la commande d’entraînements thermiques en 230 V AC, avec régulation de type PWM et gestion PI par sortie selon la configuration KNX. Cette conception permet d’ajuster plus finement l’ouverture des actionneurs thermiques, afin d’améliorer la stabilité de température pièce par pièce tout en conservant une installation claire et rationnelle.

Thermostats intégrés et gestion de zone plus précise

L’actionneur intègre 2 thermostats, un par sortie, pour faciliter la mise en œuvre d’une régulation de zone directement dans l’écosystème KNX. Cette approche est particulièrement intéressante pour les projets où l’on souhaite centraliser le chauffage depuis le bus, sans multiplier les modules. La résolution de température de 0,1 °C et le temps de réponse de 10 ms contribuent à une régulation réactive, utile pour maintenir un confort thermique régulier dans les pièces équipées.

Deux entrées analogiques ou numériques pour étendre les usages

En plus de ses sorties de chauffage, ce module dispose de 2 entrées analogiques/numériques. Elles peuvent servir à raccorder des sondes, des contacts ou d’autres informations terrain selon les besoins de l’installation. Cela ouvre la voie à des scénarios plus complets, par exemple l’association avec une sonde de température déportée, un contact de fenêtre ou une commande locale, tout en limitant le nombre de modules à installer dans le coffret.

Fonctions logiques intégrées pour scénarios KNX avancés

Le module embarque 10 fonctions logiques permettant d’enrichir l’automatisation sans ajouter de contrôleur dédié pour des opérations simples. Ces blocs logiques sont utiles pour créer des interactions entre états, consignes, autorisations ou conditions de fonctionnement dans une installation Smart Home ou GTB légère. Pour l’intégrateur, c’est un vrai avantage pour construire une logique de chauffage plus élaborée directement au niveau du tableau.

Protection des sorties et exploitation sécurisée au quotidien

Les sorties sont protégées contre les courts-circuits et les surcharges, un point important pour la commande d’actionneurs thermiques en environnement réel. Le courant d’appel maximal atteint 2,5 A et le courant stationnaire est de 200 mA à 35 °C, ce qui permet de dimensionner correctement l’usage selon les équipements raccordés. L’appareil intègre également une commande manuelle par sortie avec indication d’état par LED, pratique pour les tests, la maintenance et les interventions sur site.

Montage rail DIN compact et câblage pratique en tableau

Avec ses dimensions de 67 × 90 × 36 mm et sa largeur de 2 modules, cet actionneur trouve facilement sa place dans un tableau modulaire. Son alimentation en 230 V AC 50/60 Hz et son raccordement au bus KNX en 29 V DC s’intègrent naturellement dans une installation domotique standard. La section de câble admissible de 0,5 à 2,5 mm² et la longueur maximale de câble d’entrée de 30 m facilitent le raccordement sur chantier, tandis que le boîtier PC FR V0 sans halogène répond aux attentes des environnements techniques soignés.

Un choix pertinent pour chauffage et rafraîchissement en KNX

Ce modèle convient particulièrement aux installations recherchant un actionneur KNX compact pour gérer deux zones avec sorties 230 V, thermostats intégrés et entrées complémentaires. Il est adapté aussi bien aux projets de rénovation qu’aux tableaux neufs où l’on souhaite piloter des vannes thermiques de manière propre, évolutive et bien structurée. Pour une gestion de chauffage et de rafraîchissement par zone, il apporte une solution modulaire complète, pensée pour une intégration directe dans l’univers KNX.
