Actionneur KNX multifonction 4 sorties 5 entrées ZEZIOMN45V3

Actionneur KNX multifonction 4 sorties avec 5 entrées A/D pour tableau domotique

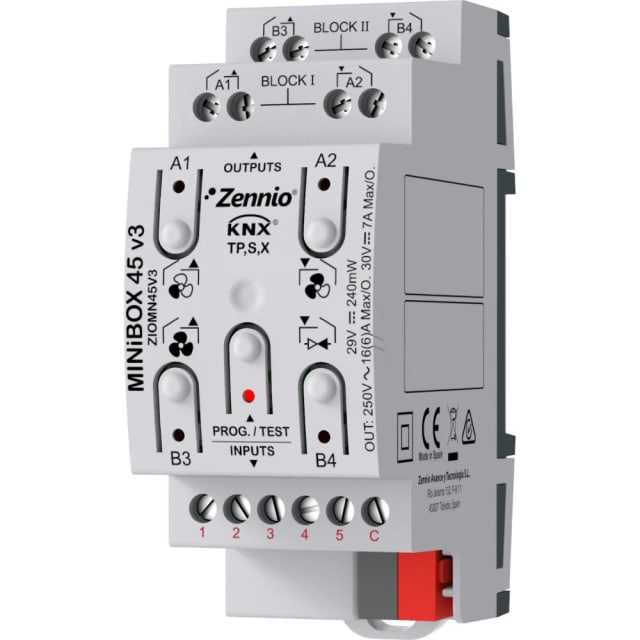

Le ZEZIOMN45V3 est un actionneur KNX multifonction conçu pour le montage sur rail DIN, au format compact 2 modules. Il regroupe 4 sorties de commutation 16 A en charge C et 5 entrées analogiques/numériques, ce qui en fait une solution particulièrement intéressante pour centraliser plusieurs fonctions dans un seul module modulaire. Dans une installation Smart Home ou tertiaire en KNX, il permet de piloter des circuits d’éclairage, des charges techniques ou certains automatismes, tout en récupérant localement les informations issues de boutons poussoirs, sondes de température ou détecteurs de mouvement compatibles.

4 sorties 16 A pour la commutation d’éclairage, de charges et d’automatismes

Ses 4 sorties offrent un courant nominal de 16 A par canal avec charge de type C, pour une commande efficace de nombreux circuits électriques. Chaque sortie peut être exploitée de manière indépendante pour la commutation classique, avec en complément des fonctions avancées utiles en automatisme : temporisations à l’enclenchement ou à l’arrêt, minuterie type cage d’escalier, objets de blocage, alarme avec comportement paramétrable et mémorisation de l’état précédent. La commande manuelle en face avant avec voyant LED d’état facilite les essais, la maintenance et les interventions directement au tableau sans dépendre d’un organe de commande mural.

5 entrées configurables pour boutons poussoirs, sondes NTC et détecteurs

Les 5 entrées A/D apportent une vraie polyvalence de câblage sur le terrain. Elles peuvent être paramétrées pour raccorder des boutons poussoirs à contact libre de potentiel, des capteurs de température NTC ou encore des détecteurs de mouvement compatibles. La longueur de câble admissible jusqu’à 30 mètres permet une intégration souple dans l’armoire et vers les points de commande déportés. Pour l’utilisateur final comme pour l’intégrateur, cela signifie moins de modules additionnels, un câblage plus rationnel et une meilleure exploitation des informations locales dans la logique KNX.

Gestion du chauffage et du refroidissement avec 4 thermostats intégrés

Ce module intègre 4 régulateurs PI ainsi que 4 thermostats, ce qui lui permet de participer directement à la gestion de zones de chauffage et de refroidissement. Cette fonction est particulièrement utile lorsqu’on souhaite associer la remontée de température d’une sonde sur entrée avec une action locale sur une sortie ou sur d’autres objets KNX du projet. Dans un coffret domotique, cela simplifie la conception en réunissant pilotage et régulation dans un seul appareil, tout en conservant la souplesse de paramétrage ETS pour adapter le comportement à chaque pièce ou usage.

Fonctions volet roulant, store et scénarios pour une domotique plus complète

Au-delà de la simple commutation, l’actionneur prend en charge la fonction store/volet avec jusqu’à 2 canaux dédiés. Il peut gérer les temps de marche, les objets de positionnement direct et les fonctions d’alarme avec surveillance pour la commande des moteurs. Ce positionnement multifonction évite de multiplier les références dans le tableau lorsque le projet combine éclairage, protections solaires et automatismes d’ambiance. Les scénarios disponibles par sortie permettent aussi de créer des comportements coordonnés, pratiques pour les modes présence, absence, nuit ou confort.

Fonctions logiques et supervision pour affiner le comportement de l’installation

Le ZEZIOMN45V3 embarque 10 fonctions logiques puissantes, exploitables également sur des valeurs 1, 2 et 4 bytes. Cela permet d’élaborer des automatismes plus fins sans dépendre systématiquement d’un contrôleur logique séparé. Le heartbeat, les compteurs d’heures de fonctionnement et les compteurs de commutations apportent des informations utiles pour le suivi d’exploitation, la maintenance préventive et l’analyse des usages. Ce type de fonctions est particulièrement recherché dans les installations KNX où l’on souhaite conjuguer pilotage, retour d’état et supervision technique dans une architecture propre.

Format DIN compact et intégration propre dans les coffrets électriques

Avec ses dimensions de 67 x 90 x 36 mm et son encombrement de seulement 2 modules DIN, cet actionneur s’intègre facilement dans un coffret électrique ou un tableau domotique où l’espace disponible est compté. Son alimentation par bus KNX 29 V c.c. avec une consommation de 10 mA limite l’impact sur le dimensionnement du bus. La présence de KNX Secure et d’une mémoire de sécurité renforce l’intérêt du produit dans les projets exigeant une intégration moderne et structurée. Pour l’installateur, c’est un module compact, polyvalent et bien adapté aux tableaux résidentiels évolués comme aux petites applications tertiaires.
