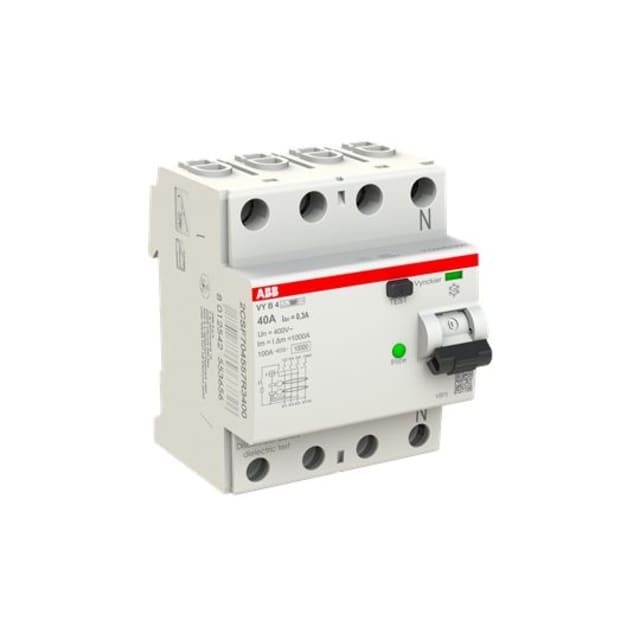

Interrupteur différentiel 4P 40A 300mA type B 400V

Protection différentielle tétrapolaire type B pour installations exigeantes

Cet interrupteur différentiel 4P 40A 300mA type B 400V est conçu pour assurer la coupure automatique en présence d’un courant de fuite à la terre sur des circuits triphasés avec neutre. Sa sensibilité de 300 mA le destine avant tout à la protection des installations et à la maîtrise des défauts d’isolement, tout en répondant aux besoins des environnements où la détection doit couvrir des courants différentiels de nature complexe. Le type B permet en effet de prendre en compte les courants différentiels alternatifs, pulsatoires et continus lisses, ce qui en fait une solution adaptée aux équipements électroniques de puissance, variateurs, bornes, automatismes ou charges spécifiques.

Configuration 4 pôles 40 A adaptée aux réseaux 400 V

Avec ses 4 pôles, ce modèle convient aux distributions triphasées avec neutre et s’intègre naturellement dans les tableaux de répartition en 400 V. Son calibre nominal de 40 A permet son emploi sur des départs ou sous-ensembles nécessitant une protection différentielle dédiée, avec une coupure simultanée de l’ensemble des conducteurs actifs. Cette architecture est particulièrement intéressante lorsque l’on recherche une protection homogène sur plusieurs phases, sans compromis sur la cohérence du sectionnement.

Détection type B pour charges électroniques, convertisseurs et usages spécifiques

Le choix d’un interrupteur différentiel type B est déterminant dès lors que l’installation comporte des équipements susceptibles de générer des composantes continues de défaut. Là où des types plus classiques ne couvrent pas tous les cas de figure, cette version répond aux configurations plus techniques avec une détection élargie des courants de défaut. Pour l’installateur, cela permet de sécuriser le choix de l’appareillage sur des circuits modernes intégrant électronique de puissance, redressement ou conversion, tout en conservant une lecture claire des performances attendues en tableau.

Montage sur rail DIN et intégration simple dans le tableau

Prévu pour une pose sur barre DIN, cet interrupteur différentiel trouve facilement sa place dans les coffrets et armoires de distribution. Son encombrement de 4 modules facilite l’organisation des rangées et la planification des protections en tableau. Sa profondeur totale de 69 mm aide à anticiper l’intégration dans les enveloppes compactes, tandis que la présence d’un dispositif de verrouillage apporte un atout pratique pour les opérations d’exploitation et de maintenance.

Raccordement pratique et compatibilité avec les sections courantes

L’appareil accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui couvre un large éventail de configurations de câblage rencontrées en distribution électrique. Cette plage de raccordement facilite l’adaptation aux arrivées et départs courants en tableau, que ce soit dans le cadre d’une installation neuve, d’une extension ou d’un remplacement. La possibilité d’ajouter des dispositifs supplémentaires apporte également plus de souplesse pour composer un ensemble de protection cohérent selon les contraintes du chantier.

Caractéristiques électriques pensées pour l’exploitation en environnement de tableau

Ce modèle est prévu pour une tension assignée de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de service de 50 Hz correspond aux usages les plus répandus en distribution basse tension. Il présente par ailleurs une résistance au courant de choc de 3 kA et une tenue au court-circuit conditionnelle Icw de 1 kA, des données utiles pour évaluer son comportement dans l’environnement global du tableau et vérifier sa bonne coordination avec les autres organes de protection en amont.

Conçu pour un usage en intérieur avec protection IP20

Destiné à être installé dans une enveloppe adaptée, cet interrupteur différentiel dispose d’un indice de protection IP20. Il est conçu pour fonctionner dans une plage de température ambiante de -25 à +55 °C et avec un degré de pollution 3, ce qui permet son emploi dans de nombreuses configurations de tableaux électriques. Pour un achat sans ambiguïté, ce format 4P 40A 300mA type B constitue un choix pertinent lorsqu’il faut associer protection différentielle avancée, intégration sur rail DIN et compatibilité avec des circuits triphasés à charges techniques.
