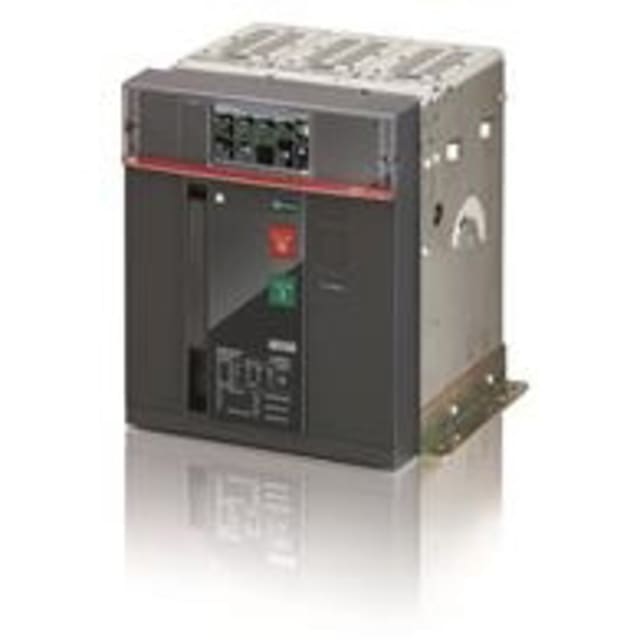

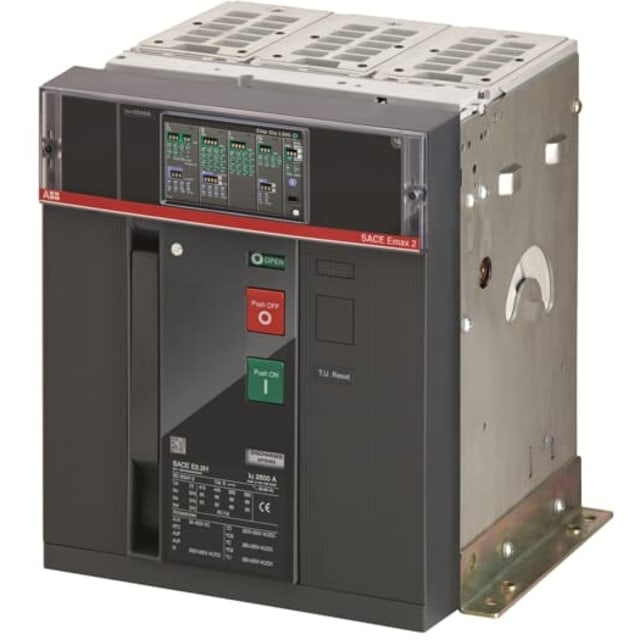

Disjoncteur ouvert Emax2 E2.2N 2500 LSI 3P FHR

Disjoncteur ouvert Emax2 2500 A pour la protection de puissance en tableau électrique

Ce disjoncteur ouvert Emax2 en version 3 pôles est conçu pour les installations de distribution électrique exigeantes nécessitant un calibre élevé de 2500 A. Son format à encastrer en technique fixe en fait une solution adaptée aux tableaux de puissance, avec raccordements arrière pour une intégration cohérente dans les ensembles de distribution et de protection. Cette configuration convient particulièrement aux applications où la continuité d’exploitation, la sélectivité et la maîtrise des réglages de protection sont déterminantes.

Unité de protection LSI pour un réglage précis contre surcharge et court-circuit

L’appareil est livré complet avec unité de protection Ekip Dip LSI, permettant de gérer les fonctions surcharge longue durée, court retard et déclenchement instantané. La plage de réglage surcharge de 1000 à 2500 A autorise une adaptation fine au courant d’exploitation réel du départ protégé. Le réglage du court-circuit à bref retard s’étend de 1500 à 25000 A, tandis que le déclenchement instantané non différé est ajustable de 3750 à 37500 A. Cette souplesse facilite la coordination des protections en tête d’installation ou sur des départs de forte intensité.

Pouvoir de coupure 66 kA et tension assignée jusqu’à 690 V

Avec un pouvoir de coupure Icu de 66 kA à 400 V, ce disjoncteur ouvert répond aux contraintes des réseaux à forte énergie de court-circuit. Sa tension de dimensionnement de 690 V permet son emploi sur des ensembles basse tension de puissance où la tenue électrique et la capacité de coupure doivent rester compatibles avec des architectures de distribution industrielles ou tertiaires de haut niveau. Il constitue ainsi un choix pertinent pour la protection d’arrivées, de liaisons de tableau ou d’équipements de forte puissance.

Montage fixe 3 pôles avec raccordement arrière par boulonnage

Cette version 3P en exécution fixe F HR associe une implantation stable à un raccordement principal par boulons, solution appréciée pour les intensités élevées et les connexions de barres ou de câbles de puissance. La disposition arrière des raccordements aide à structurer proprement le câblage dans le coffret ou l’armoire. L’exécution à commande par poussoir permet une utilisation directe et claire sur la face avant de l’appareil, dans les environnements où l’accessibilité des manœuvres doit rester simple.

Adapté à la protection des transformateurs, générateurs et installations

Grâce à son niveau de calibre, à ses plages de réglage étendues et à sa technologie de disjoncteur ouvert, ce modèle est particulièrement adapté à la protection de transformateurs, de générateurs et de systèmes de distribution. Il permet de sécuriser les départs stratégiques tout en accompagnant les besoins de coordination entre protection amont et aval. Pour un tableautier ou un exploitant, cela se traduit par une meilleure adaptation de la protection au comportement réel de l’installation, sans surdimensionner inutilement les réglages.

Signalisation intégrée et auxiliaires inverseurs pour l’exploitation du tableau

Le disjoncteur intègre un dispositif de signalisation de déclenchement, utile pour le report d’état et le diagnostic d’exploitation. Il dispose également de 4 contacts auxiliaires inverseurs, pratiques pour interfacer l’appareil avec des systèmes de supervision, de signalisation ou de commande électrique. Cette dotation facilite l’intégration dans un tableau de distribution évolué, notamment lorsque la remontée d’information et la gestion des états de l’appareil font partie du cahier des charges.

Configuration technique claire pour les projets de distribution basse tension

Ce modèle se distingue par une configuration lisible et orientée usage : appareil complet avec unité de protection, sans déclencheur à minimum de tension intégré, sans protection de terre intégrée, avec entraînement moteur disponible en option selon les besoins de motorisation. Son indice de protection IP30 convient aux intégrations en enveloppe adaptées. Pour les professionnels recherchant un disjoncteur ouvert Emax2 2500 A 3 pôles avec protection LSI et montage fixe, cette version apporte une réponse cohérente pour la tête de tableau et les départs de puissance.
