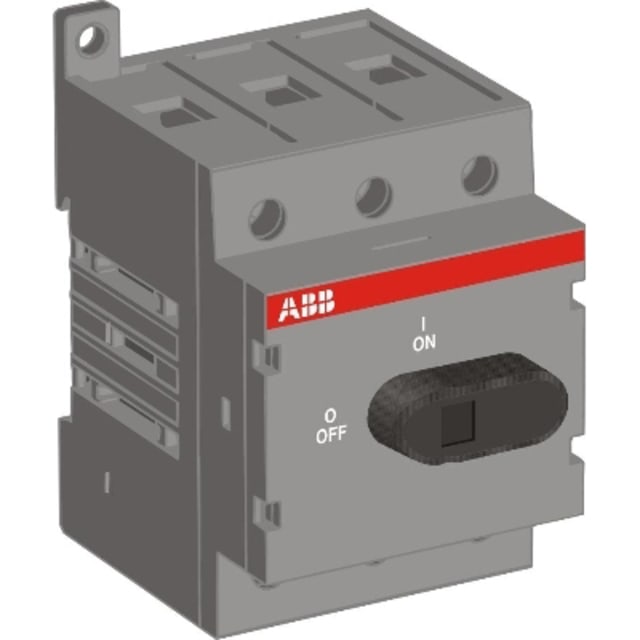

Interrupteur-sectionneur 3P 80A OT80F3 1SCA105798R1001

Interrupteur-sectionneur 3P 80 A pour coupure et isolement en distribution électrique

L’interrupteur-sectionneur OT80F3 en 3 pôles est conçu pour assurer une fonction de coupure et d’isolement sur des circuits de distribution électrique jusqu’à 80 A. Son format à encastrer avec montage sur base permet une intégration propre dans les tableaux et coffrets, tout en répondant aux besoins d’exploitation courants pour la commande manuelle d’une ligne. Il convient particulièrement lorsque l’on recherche un appareillage de sectionnement compact, clair à manœuvrer et adapté aux environnements de distribution basse tension.

Configuration 3 pôles adaptée aux départs triphasés

Avec sa configuration 3P, ce modèle est destiné aux circuits triphasés nécessitant une coupure simultanée des conducteurs actifs. Il peut être utilisé comme interrupteur principal ou comme interrupteur de maintenance et de réparation, ce qui facilite la consignation et la séparation d’un départ dans un tableau. Sa puissance de commutation à 400 V atteint 37 kW, ce qui en fait une solution pertinente pour de nombreux départs moteurs ou lignes de distribution demandant un sectionnement manuel net et lisible.

Calibre 80 A et tension assignée jusqu’à 750 V

Ce sectionneur affiche un courant permanent de 80 A ainsi qu’une tension de service nominale jusqu’à 750 V. En catégorie d’utilisation, les données disponibles indiquent notamment 80 A en CA-21 à 400 V et une puissance de service de 37 kW en AC-3 et en CA-23 à 400 V. Concrètement, cela permet de l’intégrer sur des installations où l’on attend une coupure maîtrisée de charges usuelles de distribution, avec une lecture simple du calibre et du domaine d’emploi au moment du choix du matériel.

Commande par manette noire avec manœuvre frontale simple à exploiter

L’appareil est prévu avec une commande par manette, de couleur noire, pour une utilisation manuelle directe. La gamme OT est appréciée pour sa logique de commande frontale, pratique lors de l’exploitation d’un coffret ou d’un tableau. Cette conception aide à distinguer rapidement l’organe de coupure et à rendre la manœuvre plus intuitive en maintenance. Le produit est livré comme appareil de sectionnement ; selon l’implantation retenue, la poignée et l’axe peuvent être à prévoir séparément pour constituer l’ensemble de commande adapté au coffret.

Montage sur base, en tableau ou sur rail selon l’implantation

Ce modèle est adapté à un montage en distributeur, à un montage intermédiaire et à une pose sur base, avec un encombrement compact d’environ 52,5 mm de large, 91,5 mm de haut et 72,5 mm de profondeur. Ce format facilite son intégration dans les tableaux de répartition et armoires où l’optimisation de l’espace est importante. Le raccordement principal à vis permet une mise en œuvre classique et rassurante pour l’installateur, avec des bornes prévues pour recevoir le câblage de puissance dans une logique de distribution ordonnée.

Protection frontale IP20 et bornes protégées pour une intégration soignée

La face avant présente un indice de protection IP20, adapté à une installation dans une enveloppe prévue pour la distribution électrique. La conception avec bornes protégées contribue à une implantation propre à l’intérieur du tableau. Ce produit ne comporte pas de contacts auxiliaires intégrés, ni de fonction inverseur, ni de commande motorisée, ce qui oriente clairement son usage vers une fonction de sectionnement manuel simple, sans complexité inutile pour les applications qui n’exigent pas d’accessoires de signalisation ou d’automatisation.

Un choix pertinent pour maintenance, coupure générale ou départ dédié

Grâce à son exécution en interrupteur principal et en interrupteur de maintenance, cet interrupteur-sectionneur 3P 80 A répond bien aux besoins de coupure générale locale, d’isolement d’un sous-ensemble ou de séparation d’un départ spécifique dans un coffret. Sa tenue annoncée en court-circuit conditionnel et sa capacité de tenue de courte durée apportent des repères utiles pour l’intégration dans une architecture de protection cohérente. Pour l’acheteur professionnel, c’est une référence intéressante lorsqu’il faut sélectionner un sectionneur triphasé compact, manuel et bien dimensionné pour des usages de distribution et de maintenance.
