Module DIN de 108 places CombiLine MBG433

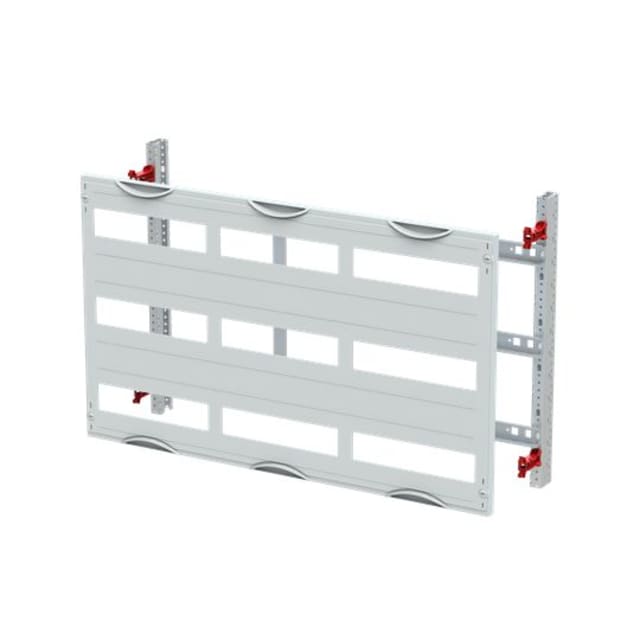

Réservez trois rangées de 36 modules dans un intérieur CombiLine avec le MBG433. Le kit de 450 × 750 mm utilise des rails DIN 35 × 15 mm et des plastrons plastiques à fermeture par quart de tour. Il est fourni non assemblé et s’intègre à un cadre WR ou EDF, à partir d’une profondeur d’armoire de 120 mm.
95.15€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 95.15€ | 0% |
| 3-5 | 93.25€ | 2% |
| 6-10 | 92.30€ | 3% |
| 11+ | 91.34€ | 4% |
Organiser 108 places dans trois rangées
Le module intérieur MBG433 appartient au système CombiLine d’ABB. Ses trois rails proposent chacun 36 places modulaires, soit une capacité totale de 108 modules. Cette répartition aide à organiser les appareils dans un tableau sans confondre la capacité de chaque rangée avec celle du module complet.
Intégrer un intérieur de 450 sur 750 mm
Le module mesure 450 mm de haut et 750 mm de large, avec une profondeur de 120 mm. La distance entre rangées est de 150 mm. Le choix du cadre et de l’enveloppe doit correspondre à ces dimensions ainsi qu’à la profondeur minimale d’utilisation annoncée pour le système.
Recevoir les appareils sur des rails DIN

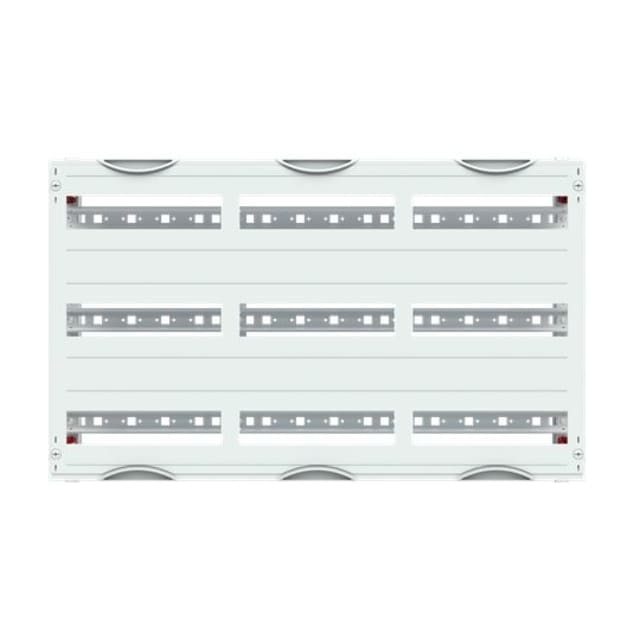

Les rails DIN 35 × 15 mm comportent les perforations prévues pour les supports de fils. Pour cette largeur de trois panneaux, ABB prévoit un profil de stabilisation supplémentaire. L’assemblage organise la fixation des appareils et le câblage dans le cadre intérieur, suivant la construction du système CombiLine.
Fermer la façade par des plastrons adaptés

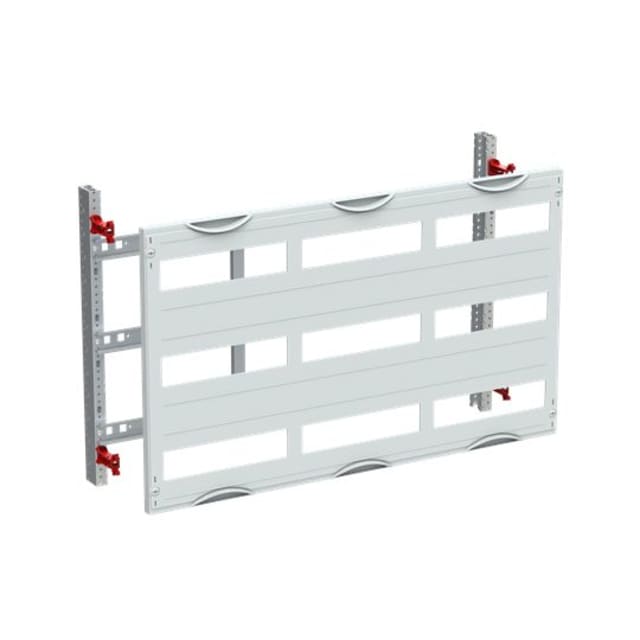

Les couvercles plastiques gris clair RAL 7035 comportent les découpes destinées aux appareils modulaires. Leur fermeture utilise une pression et une rotation de 90°. Ces plastrons appartiennent au kit d’aménagement ; ils ne remplacent pas la porte extérieure ni les performances de protection de l’armoire choisie.
Assembler le kit sur un cadre WR ou EDF
La référence est fournie comme module intérieur non assemblé. Elle s’associe aux cadres WR ou EDF mentionnés par ABB. Le montage suit les éléments du système, avec les rails et les plastrons prévus, avant l’installation des appareils et la réalisation des connexions électriques du tableau.
Documentation PDF
Caractéristiques techniques
| Hauteur | 450 mm |
|---|---|
| Nombre de rails din | 3 |
| Largeur | 750 mm |
| Nombre d'nités de division par rail din | 36 |
| Distance entre rangées | 150 mm |
| Profondeur | 120 mm |
| Possibilité de montage adossé | oui |
| Avec rail bus | oui |
| Capacité totale | 108 modules |
| Capacité par rail | 36 modules |
| Livraison | Kit non assemblé |
| Cadres compatibles | WR ou EDF |
| Poids net | 3,596 kg |
Produits de la même série que le produit consulté
Les 36 modules représentent-ils la capacité totale ?
Non. Chaque rail reçoit 36 modules ; les trois rails représentent 108 places au total.
Le module arrive-t-il assemblé ?
La documentation ABB le décrit comme un kit intérieur non assemblé.
