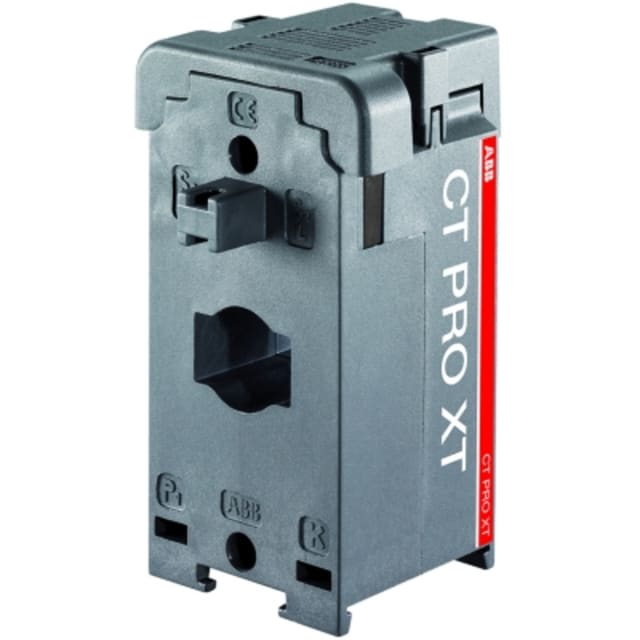

Transformateur de courant 80/5 pour mesure et intégration en tableau

Ce transformateur de courant 80/5 est conçu pour convertir un courant primaire de 80 A en courant secondaire de 5 A afin d’alimenter les appareils de mesure, de contrôle ou de comptage en tableau électrique. Son format de convertisseur de courant enfiché facilite son intégration dans les ensembles de distribution où une lecture fiable du courant est nécessaire sans intervenir directement sur la ligne de puissance.

Format traversant adapté aux conducteurs et barres de petite section

Sa conception à ouverture permet le passage du conducteur ou d’une barre, avec un diamètre d’ouverture de 18 mm et une fenêtre de 22 mm de large sur 12 mm de haut. Ce format convient aux montages compacts en coffret ou armoire, notamment lorsqu’il faut instrumenter un départ existant avec un encombrement maîtrisé. Le produit est prévu avec une entrée primaire unique, ce qui simplifie l’identification du circuit mesuré.

Sortie secondaire 5 A pour équipements de mesure standards

Avec une intensité secondaire nominale de 5 A, ce transformateur de courant s’associe facilement aux appareils compatibles couramment utilisés en distribution électrique. Il convient pour remonter l’information de courant vers un ampèremètre, un analyseur ou un dispositif de supervision prévu pour cette valeur secondaire. Cette configuration 80/5 répond aux besoins de mesure sur des départs de puissance modérée, tout en gardant une interface standard côté instrumentation.

Classe de précision 3 et facteur FS 5 pour les usages de suivi

La classe de précision 3 oriente ce transformateur vers des applications de mesure et de surveillance où l’objectif principal est le suivi du courant dans le tableau. Le facteur de limitation de surtension FS 5 constitue un point important pour la protection de la chaîne de mesure en cas de surintensité. Ce positionnement le rend pertinent pour les installations où l’on recherche une solution claire et lisible pour l’instrumentation des circuits, sans ajouter de complexité inutile.

Raccordement pensé pour une mise en oeuvre propre en armoire

Le secondaire est prévu pour un raccordement par vis, une solution appréciée pour obtenir une connexion nette et adaptée aux habitudes de câblage en tableau électrique. Le modèle dispose également d’une protection contre les contacts physiques, ce qui améliore la sécurité de manipulation lors de l’installation et de la maintenance. L’ensemble convient bien aux intégrations où l’accessibilité et l’organisation du câblage sont déterminantes.

Conception sans rail cuivre intégré pour plus de souplesse d’intégration

Ce transformateur est livré sans rail de cuivre intégré et sans fixation à cliquet. Ce choix de conception laisse davantage de liberté pour l’implantation selon la configuration réelle du tableau, du conducteur traversant et des contraintes d’accès. Il s’intègre ainsi dans des environnements techniques variés, que l’on travaille sur un coffret neuf ou sur une adaptation d’installation existante.

Un choix pertinent pour le comptage, le contrôle et la distribution

Dans les applications de distribution électrique, ce transformateur de courant 80/5 trouve sa place pour le suivi de charge, le contrôle d’une ligne, la remontée d’information vers un appareil de mesure ou l’équipement d’un coffret nécessitant une conversion de courant simple à exploiter. Son format traversant, sa sortie 5 A et ses dimensions d’ouverture en font une solution adaptée aux besoins concrets des tableautiers, installateurs et mainteneurs recherchant un appareillage de mesure compatible avec les usages courants en tableau.
