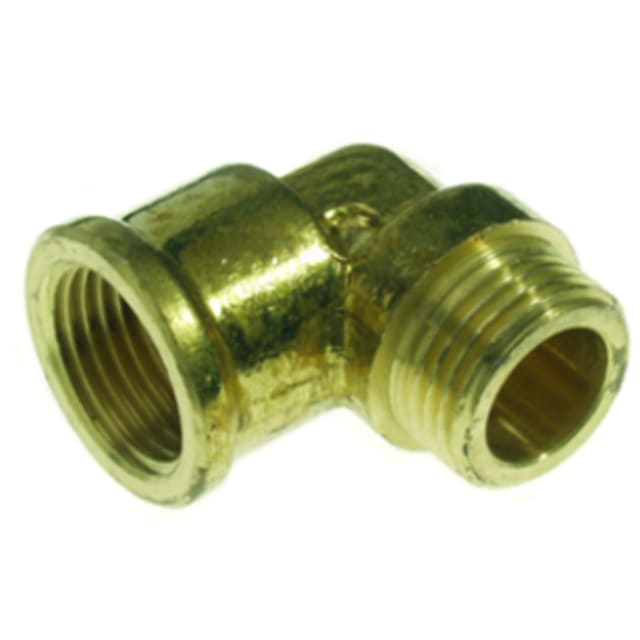

Coude 90° fileté mâle femelle G1 1/4 DZR D1117

Coude fileté à 90° femelle-mâle en G 1 1/4

Le VSH D1117 référence 0412148 réalise un changement de direction à angle droit entre un raccord femelle et un raccord mâle G 1 1/4. Il convient aux réseaux compatibles avec ses matériaux et ses conditions de service. Les deux filetages parallèles BSPP doivent être distingués d’un filetage conique lors du choix des éléments associés.

Laiton DZR résistant à la dézincification

Le corps utilise un laiton CW602N de type DZR, choisi pour mieux résister à la dézincification dans les conditions d’eau prévues. Cette propriété améliore la tenue du raccord dans les installations compatibles, sans rendre le matériau universel. La composition du fluide, la température, la pression et les prescriptions locales doivent toujours être vérifiées avant utilisation.

Portées filetées à étancher avec une méthode compatible

Le coude est livré sans joint d’étanchéité. L’assemblage doit donc employer la méthode prévue pour les pièces raccordées, par exemple un joint sur portée adaptée ou un produit autorisé pour le fluide concerné. L’ajout excessif de matériau dans le filet peut mettre le laiton sous contrainte et provoquer une fissuration au serrage.

Forme compacte pour modifier la direction du réseau

Avec des dimensions d’environ 69 × 49 × 65 mm, le raccord facilite un changement de direction dans un espace technique limité. Il faut néanmoins conserver assez de dégagement pour les outils et les opérations futures. Le coude ne doit pas servir de point d’appui mécanique à une tuyauterie mal alignée ou insuffisamment supportée.

Surfaces de prise pour un serrage maîtrisé

Les zones prévues pour la clé permettent de maintenir le raccord pendant l’assemblage et d’éviter de transmettre l’effort au reste du réseau. Le serrage doit rester conforme aux instructions du système VSH. Après montage, un essai de pression et une inspection des raccords permettent de confirmer l’étanchéité avant la mise en service.
