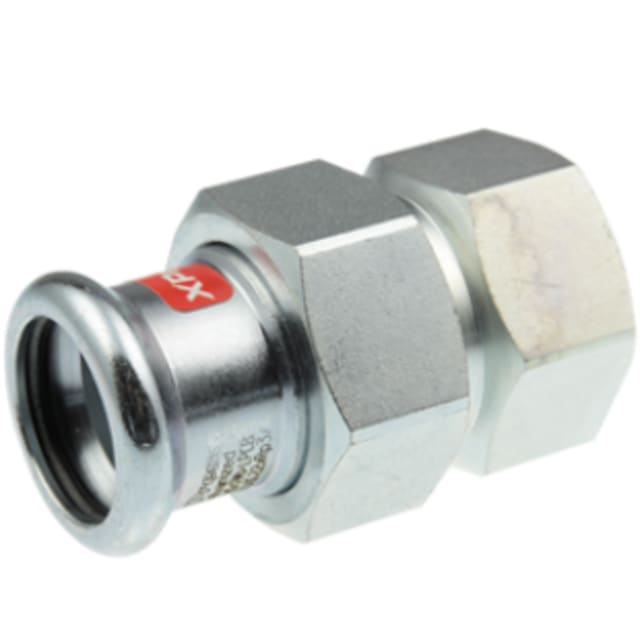

Raccord union femelle à sertir carbone 22×3/4 C1444

Raccord union femelle à sertir carbone 22×3/4 C1444

Ce raccord union droit est conçu pour réaliser une liaison fiable entre un tube à sertir et un filetage femelle Rp 3/4" dans les installations de chauffage, de ventilation, de climatisation et de sanitaire. Issu de la gamme XPress Carbone, il associe une mise en œuvre rapide par sertissage et un raccordement démontable côté filetage, pratique pour les opérations de montage, maintenance ou remplacement d’équipement.

Un raccord pensé pour les installations techniques exigeantes

Avec sa configuration 22 x Rp 3/4, ce modèle permet de raccorder un tube de DN 20 à un organe fileté en toute simplicité. Son format droit facilite l’intégration dans les réseaux où l’alignement des lignes est important, tout en offrant une connexion compacte avec une longueur de 63 mm.

La partie à sertir assure une installation rapide et propre, tandis que le filetage femelle facilite le raccordement à de nombreux composants hydrauliques compatibles. C’est une solution particulièrement adaptée aux chantiers où la fiabilité de l’assemblage et la régularité de pose sont essentielles.

Caractéristiques techniques utiles

Type de raccord : raccord union droit Technologie : à sertir x filetage femelle Matériau : acier carbone Gamme : XPress Carbone Type de filetage : Rp Dimension : 22 x Rp 3/4 Diamètre nominal côté sertir : DN 20 Diamètre nominal côté filetage : 3/4" Forme : droit Longueur : 63 mm Température de service : -35 à 135 °C Protection de surface : zingué électrolytique Joint : EPDM

Pourquoi choisir ce raccord union à sertir ?

Ce raccord en acier carbone est particulièrement intéressant pour les réseaux où l’on recherche un compromis entre robustesse, compacité et rapidité de pose. Le sertissage limite les opérations longues sur chantier et permet un assemblage homogène, tandis que le joint EPDM participe à l’étanchéité de l’ensemble dans les conditions d’utilisation prévues.

Sa protection de surface zinguée électrolytique contribue à préserver le raccord dans le temps, et sa plage de température de service de -35 à 135 °C élargit son champ d’application sur des installations thermiques et hydrauliques courantes.

Applications courantes

Raccordement de circuits de chauffage Installations de ventilation, climatisation et sanitaires Connexion d’équipements filetés sur réseaux tubés Montages nécessitant une liaison démontable côté filetage Chantiers de rénovation ou de maintenance technique

Points de vigilance avant installation

Avant de poser ce raccord, vérifiez la compatibilité entre le diamètre du tube, le profil de filetage et l’organe à raccorder. Le bon choix de l’outillage de sertissage est également indispensable pour garantir une pose conforme et durable. Comme pour tout raccord technique, l’assemblage doit être réalisé sur des éléments compatibles et dans les conditions d’utilisation prévues par l’installation.

En résumé

Le raccord union femelle à sertir carbone 22×3/4 C1444 est une solution fiable et pratique pour relier un tube DN 20 à un raccord fileté femelle Rp 3/4". Compact, démontable côté filetage et adapté aux installations de chauffage, climatisation, ventilation et sanitaires, il répond aux besoins des installations techniques à la recherche d’un montage propre, rapide et robuste.
