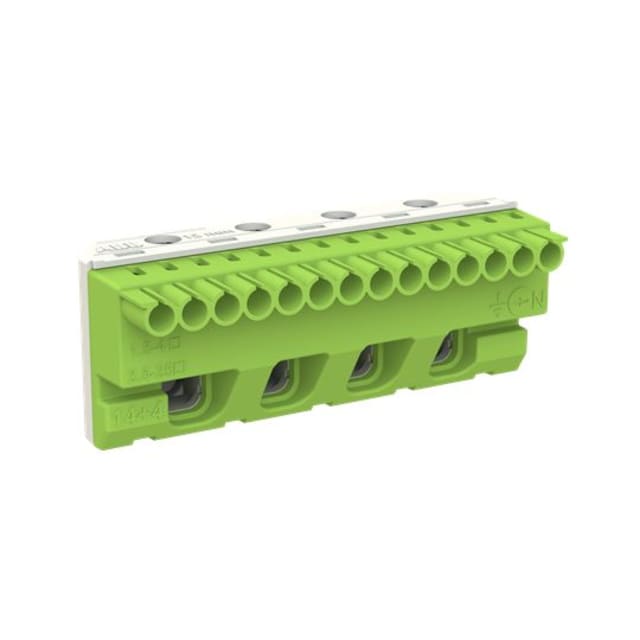

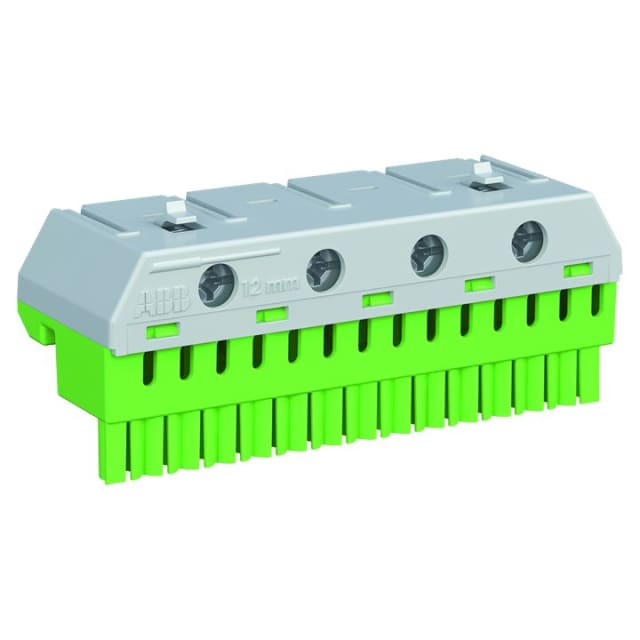

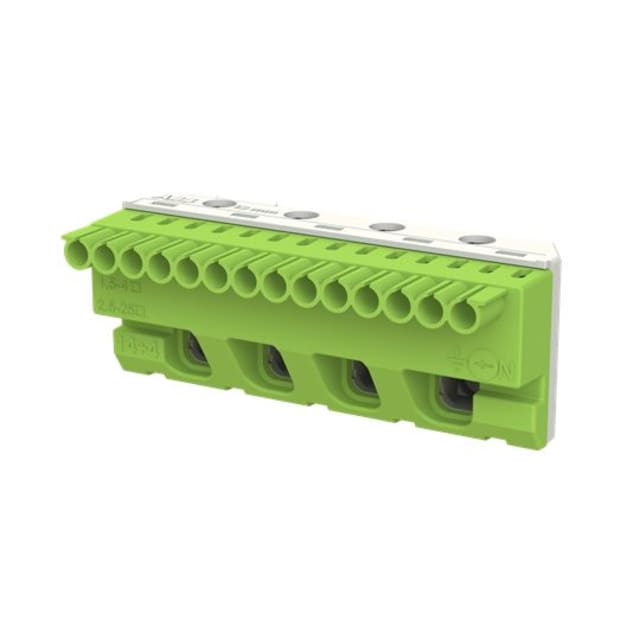

Borne de raccordement PE AT/U 14×4+4x25qmm ZK144G

Borne de raccordement PE conçue pour la distribution de terre en tableau

La borne de raccordement PE AT/U 14×4+4x25qmm ZK144G est destinée à la répartition des conducteurs de protection dans un tableau électrique. Son repérage vert/jaune permet une identification immédiate de la fonction PE, ce qui facilite l’organisation du câblage et la lecture de l’ensemble lors du montage ou de la maintenance. Ce modèle s’intègre dans les environnements de distribution où une connexion de terre claire, compacte et bien structurée est recherchée.

18 points de raccordement pour regrouper petits et gros conducteurs

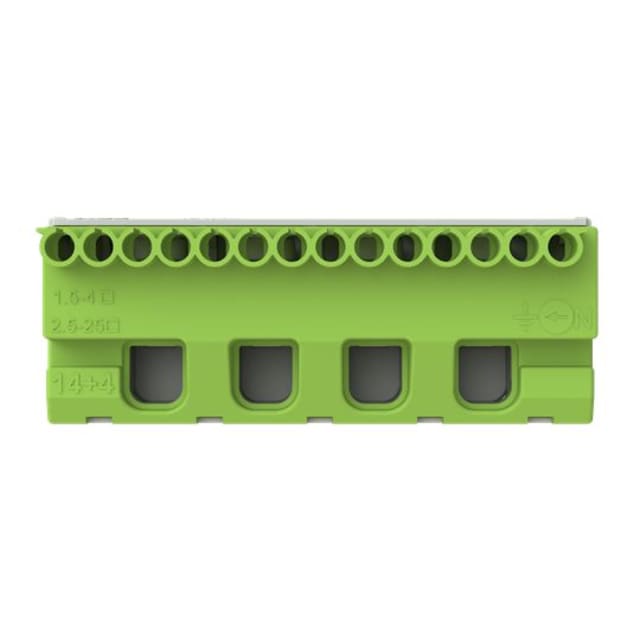

Cette borne PE dispose de 18 raccordements au total, avec une configuration adaptée aux besoins courants de câblage en coffret : 14 connexions pour sections de 1,5 à 4 mm² et 4 connexions pour sections de 2,5 à 25 mm². Cette répartition permet de centraliser sur un même bornier les départs de protection issus de circuits terminaux ainsi que des conducteurs de section plus importante. Le résultat est un tableau plus lisible, avec une distribution de terre rationalisée sans multiplier les accessoires.

Double technologie de connexion pour gagner en efficacité au câblage

Le bornier associe des raccordements rapides sur les petites sections et des connexions à vis sur les sections plus élevées. Cette combinaison est particulièrement intéressante en tableau : les conducteurs les plus fréquents se raccordent rapidement, tandis que les sections supérieures bénéficient d’un serrage adapté à leur gabarit. Ce principe rend le produit pertinent pour les montages où il faut concilier rapidité d’exécution, tenue du câblage et gestion de plusieurs types de conducteurs dans un espace réduit.

Compatible avec conducteurs rigides, souples et multibrins

La borne ZK144G accepte les conducteurs rigides, souples et multibrins, avec des sections admissibles allant jusqu’à 25 mm² selon le point de raccordement utilisé. Cette polyvalence simplifie le choix du bornier dans les tableaux où coexistent différentes natures de fils. Elle permet aussi d’éviter les adaptations inutiles lorsque l’installation impose des arrivées ou départs de terre avec des conducteurs de technologies différentes.

Format compact pour une implantation propre dans le coffret

Avec des dimensions de 32 x 82 x 31 mm, cette borne de raccordement PE reste compacte tout en offrant une capacité de connexion élevée. Son encombrement maîtrisé aide à préserver de la place dans le tableau, notamment lorsque plusieurs organes de distribution doivent être disposés côte à côte. L’équilibre entre capacité, format et accessibilité en fait une solution intéressante pour réaliser un câblage net et facilement exploitable.

Caractéristiques électriques et mécaniques adaptées au tableau

Ce bornier en cuivre est prévu pour une tension nominale de 230 V et un courant nominal de 63 A. Il accepte un diamètre de câble jusqu’à 25 mm et s’utilise avec un support prévu pour rail de 30 mm. Ces caractéristiques le destinent à des fonctions de répartition PE en coffret où la cohérence entre sections raccordées, tenue mécanique et lisibilité du câblage est essentielle. La matière conductrice et l’architecture de raccordement contribuent à une distribution de terre ordonnée au sein de l’ensemble.

Un choix pertinent pour tableaux électriques et coffrets de distribution

Cette borne pour tableaux électriques convient particulièrement aux montages nécessitant un bornier de terre identifiable, dense et simple à intégrer. Elle répond bien aux besoins des armoires et coffrets de distribution dans lesquels il faut raccorder de nombreux conducteurs PE sans complexifier l’implantation. Pour l’installateur comme pour le tableautier, elle apporte une solution de raccordement claire, technique et adaptée aux exigences d’un câblage de protection bien structuré.
