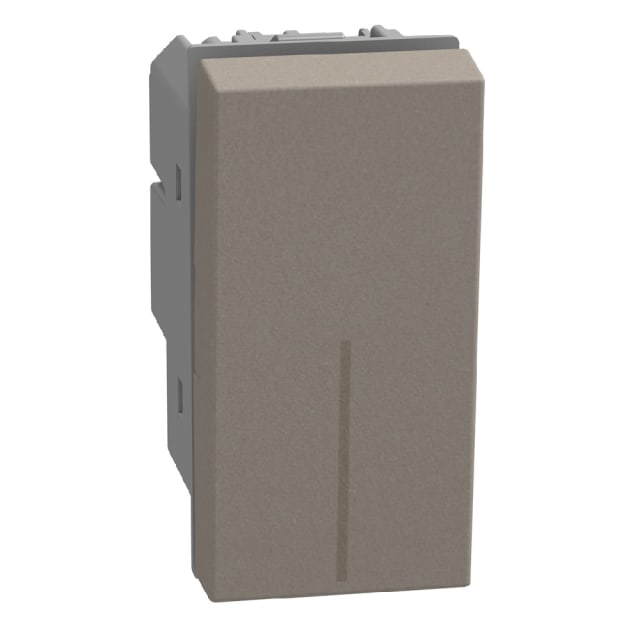

Interrupteur bipolaire 16AX 1 module stone YG4002

Coupure bipolaire pour commander simultanément deux conducteurs

Le BTicino Light Now YG4002 est un interrupteur unidirectionnel bipolaire qui ouvre ou ferme deux pôles en une seule action. Cette fonction convient aux circuits pour lesquels une coupure simultanée est prévue par la conception électrique. Le mécanisme supporte 16 A sous 250 V AC et affiche un pouvoir de coupure de 16 AX.

Format d’un module pour préserver une composition compacte

Avec une largeur de 22,5 mm, le mécanisme occupe un seul module dans les supports Light Now compatibles. Ses dimensions d’environ 45 × 39 mm facilitent une composition sobre avec les autres commandes et prises de la gamme. La boîte d’encastrement doit néanmoins offrir la profondeur nécessaire au mécanisme, aux conducteurs et à leur courbure.

Finition Stone coordonnée à l’esthétique Light Now

La bascule gris Stone présente une surface mate pensée pour s’accorder aux plaques et accessoires de la même finition Light Now. Son ergonomie matérialise clairement les positions de commande. Le mécanisme peut recevoir les lampes LED BTicino compatibles indiquées par le fabricant, permettant d’ajouter un repérage lumineux sans modifier l’esthétique générale de l’appareillage.

Bornes à vis pour un raccordement mécanique maîtrisé

Les conducteurs se raccordent sur des bornes à vis qui demandent une longueur de dénudage et un couple de serrage conformes à la notice. Une connexion correctement préparée limite les échauffements et les faux contacts. Le travail s’effectue hors tension, après identification des deux pôles et vérification de la section de conducteur adaptée au circuit.

Appareillage IP20 réservé aux espaces intérieurs secs

L’indice IP20 et la résistance IK04 destinent l’interrupteur aux locaux intérieurs secs, une fois assemblé avec les supports et plaques compatibles. Il n’est pas prévu pour une exposition directe à l’humidité ou aux chocs importants. Avant remplacement, il faut vérifier la fonction bipolaire, le nombre de modules et la compatibilité mécanique avec la gamme existante.
