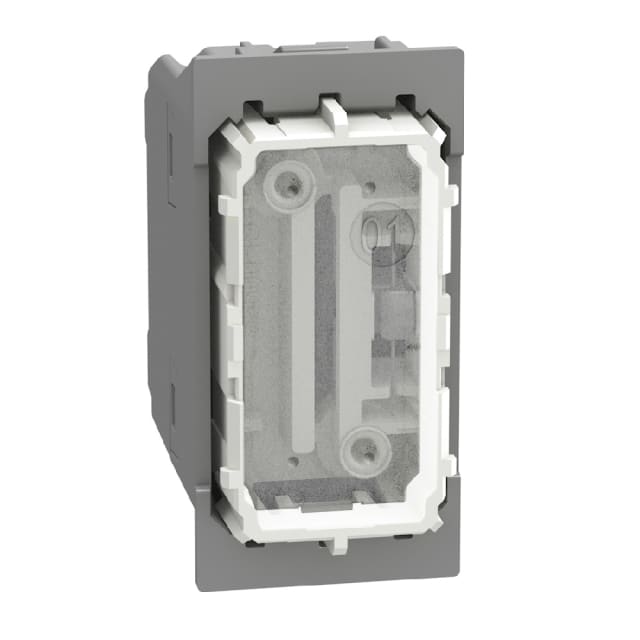

Inverseur axial 10AX 1 module composable Y4054

Inverseur quatre voies pour commander un éclairage depuis trois points ou plus

Le BTicino Light Now Y4054 est un inverseur unipolaire utilisé entre deux va-et-vient lorsqu’un même point lumineux doit être commandé depuis au moins trois emplacements. Il permute les deux navettes sans position marche ou arrêt fixe. Le schéma doit conserver les fonctions des conducteurs pour que chaque commande agisse correctement.

Commande axiale restant alignée avec la plaque après chaque action

Le mécanisme axial revient dans une position visuelle plane après l’appui, contrairement à une bascule traditionnelle qui reste inclinée. Cette ergonomie maintient une façade régulière lorsque plusieurs fonctions sont groupées. La touche ou l’enjoliveur compatible complète le mécanisme et doit appartenir au programme Light Now prévu pour ce module.

Calibre 10 AX sous 250 V pour circuits d’éclairage intérieurs

Le contact est assigné à 10 A et 10 AX sous 250 V AC, ce qui prend en compte les appels de courant de certaines charges d’éclairage. Le calibre ne remplace pas la vérification du type de lampe, du nombre de drivers et de leurs pointes d’enclenchement. L’usage est réservé aux installations intérieures.

Bornes à vis pour conducteurs rigides ou souples de 1,5 à 2,5 mm²

Le raccordement utilise des bornes à vis et à plaquette acceptant les sections annoncées de 1,5 à 2,5 mm². Chaque conducteur est dénudé proprement, inséré jusqu’en butée puis serré au couple approprié. Les navettes doivent être repérées avant démontage afin d’éviter une recherche de câblage lors du remplacement.

Mécanisme compact d’un module à encliqueter dans son support

Le Y4054 occupe un module de 22,5 mm de large, pour 45 mm de haut et 38 mm de profondeur. Il s’encliquette dans le support compatible et demande une boîte d’au moins 40 mm. Son IP20 et son IK04 s’apprécient avec l’ensemble correctement monté, plaque et enjoliveur compris.
