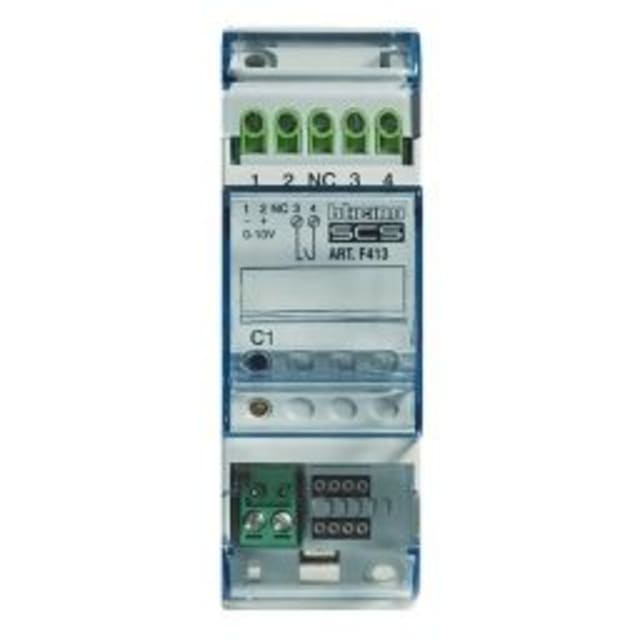

Interface 1-10V pour ballast 2 modules DIN F413N

Interface 1-10V DIN pour le pilotage d’éclairages à ballast

L’interface 1-10V F413N est un module modulaire DIN conçu pour piloter un circuit d’éclairage équipé de ballast électronique ou de source LED avec entrée 1-10 V. Intégrée à l’univers domotique MyHOME, elle permet de gérer la variation d’un point lumineux depuis le bus SCS, avec une sortie dédiée et une commande précise adaptée aux installations techniques résidentielles ou tertiaires.

Format 2 modules DIN pour intégration propre au tableau

Grâce à son encombrement de 2 modules, ce variateur 1-10V sur rail DIN s’intègre facilement dans un coffret électrique. Son montage DRA sur rail facilite une implantation ordonnée dans les tableaux domotiques et les armoires de commande. Ce format compact est particulièrement adapté lorsque l’on recherche une solution centralisée de variation sans multiplier les appareillages en façade.

Commande d’un circuit 1-10V avec jusqu’à 10 ballasts

Le module dispose d’une sortie 1-10V capable de piloter jusqu’à 10 ballasts compatibles. Il convient au contrôle de charges d’éclairage capacitives et permet de gérer une puissance de sortie allant jusqu’à 460 W selon la configuration de l’installation. Cette architecture en fait une solution pertinente pour les lignes d’éclairage fluorescent électronique ou certaines alimentations LED dimmables en 1-10 V, dans une logique de variation simple et centralisée.

Alimentation par bus SCS et commande manuelle en façade

Cette interface est alimentée par le bus en 18 à 27 V, avec une alimentation nominale SCS de 27 Vcc, ce qui simplifie son intégration dans un système domotique compatible. Elle intègre également une commande locale/manuelle utile pour les essais, la maintenance ou les réglages sur site. La présence d’un affichage LED apporte un repérage visuel pratique lors de la mise en service et de l’exploitation.

Usage adapté aux installations domotiques centralisées

Ce module est prévu pour fonctionner comme acteur-variateur dans une installation domotique centralisée. Il peut également être utilisé comme supplément de puissance dans une architecture adaptée, ce qui lui donne un intérêt particulier dans les projets où la commande d’éclairage doit être intégrée au tableau plutôt qu’au niveau des mécanismes muraux. Avec une seule sortie dédiée, il répond efficacement aux besoins de gestion ciblée d’une zone lumineuse ou d’un circuit spécifique.

Compatibilité technique à bien vérifier avant installation

Cette interface est destinée aux équipements d’éclairage compatibles 1-10 V. Elle ne convient pas aux systèmes KNX, KNX radio, LON ou Powernet, et son fonctionnement en parallèle n’est pas prévu. Le courant de commande maximal de 6 mA et la nature capacitive de la charge imposent de vérifier la compatibilité exacte des ballasts ou drivers utilisés avant le choix définitif du matériel. Elle est conçue pour un usage en intérieur avec un indice de protection IP20.

Un choix pertinent pour les environnements LivingLight et Axolute

Associée aux environnements domotiques LivingLight et Axolute, cette interface 1-10V DIN répond aux besoins des installations recherchant une variation d’éclairage pilotée depuis le tableau, avec une intégration cohérente dans l’écosystème MyHOME. Elle convient particulièrement aux projets où l’on souhaite conserver une logique de commande bus tout en exploitant des luminaires ou ballasts à entrée analogique 1-10 V.
