Le contrôleur central d’une installation Smart Dupline

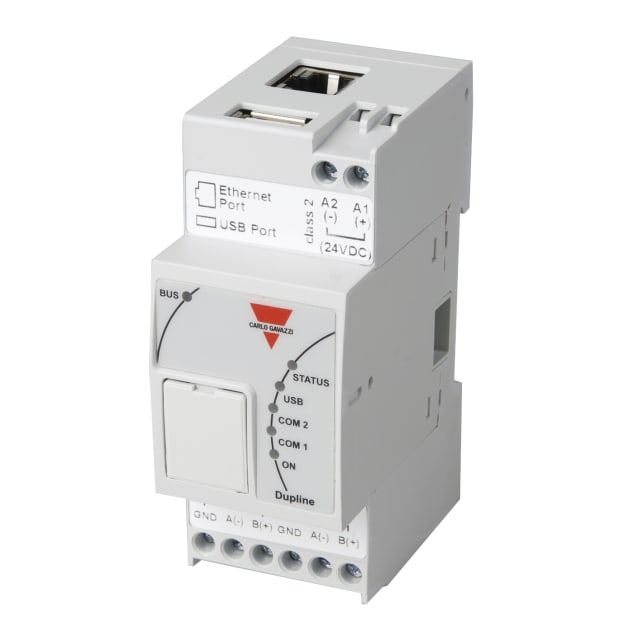

Le Carlo Gavazzi SB2WEB24 est un contrôleur programmable destiné au pilotage technique d’un bâtiment. Il centralise des fonctions de chauffage, ventilation, éclairage, stores, température, logique, alarmes et programmation horaire. Son rôle et ses fonctions dépendent des modules Dupline, DALI et autres équipements effectivement raccordés et configurés dans le projet.

Une passerelle entre Dupline et BACnet/IP

Le contrôleur expose les entrées, sorties et fonctions Dupline sous forme d’objets BACnet/IP afin qu’un système de gestion technique ou des contrôleurs DDC puissent les exploiter. Il peut également fonctionner comme esclave Modbus TCP. Les adresses, objets et droits d’accès doivent être structurés avant l’intégration au réseau du bâtiment.

Un serveur web pour configurer et superviser

L’interface web permet de surveiller les états, modifier des paramètres opérationnels et accéder aux données enregistrées. Les exports sont compatibles avec les tableurs pour faciliter l’analyse énergétique. Cette connexion réseau exige une configuration IP maîtrisée, des identifiants robustes, des sauvegardes régulières et une segmentation adaptée aux équipements d’automatisation du bâtiment.

Deux interfaces RS-485 pour les équipements Modbus

Le SB2WEB24 comporte deux ports série RS-485 destinés notamment aux appareils Modbus. Il dispose aussi d’Ethernet, de ports USB et d’un emplacement de stockage selon la configuration matérielle. Le câblage du bus, les adresses uniques, les terminaisons et les paramètres série doivent être cohérents pour garantir une communication stable entre les appareils.

Une alimentation 24 V sur rail DIN

Le module fonctionne sous 24 V DC et se monte sur rail DIN dans l’armoire. Sa largeur correspond à deux modules. Il se connecte aux générateurs de bus et contrôleurs compatibles prévus par Carlo Gavazzi ; ce n’est pas un module d’entrées-sorties autonome. Le dimensionnement de l’alimentation doit inclure l’ensemble des modules du système.
