Indicateur lumineux unipolaire 5-75 kV articulé CL40010

Indicateur lumineux unipolaire pour signalisation permanente de présence de tension

L’indicateur lumineux unipolaire CL40010 est conçu pour visualiser en continu la présence de tension sur des installations comprises entre 5 et 75 kV. Ce modèle permanent s’emploie en environnement intérieur et permet un repérage visuel direct de l’état sous tension d’un conducteur nu, sans avoir à ajouter un dispositif encombrant en façade. Son format compact en fait une solution adaptée aux postes et équipements HTA où la lisibilité immédiate de l’information est recherchée.

Montage articulé pour orienter la lecture de l’information lumineuse

Sa conception articulée apporte un vrai avantage à l’installation : le boîtier peut être orienté afin de positionner les LED dans le champ de vision souhaité. Cette configuration facilite la lecture de l’indication lumineuse lorsque l’accès, la hauteur de pose ou l’implantation des barres et conducteurs imposent un angle de vue précis. L’utilisateur bénéficie ainsi d’une signalisation plus facile à exploiter dans les configurations de tableau ou de cellule où la visibilité doit être optimisée.

Fixation sur conducteurs nus ronds ou plats

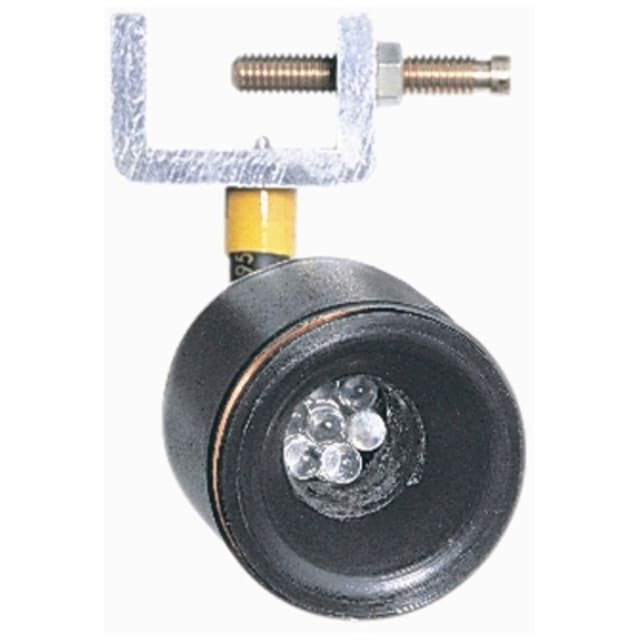

Le CL40010 se fixe directement sur conducteurs nus grâce à un étrier adapté à plusieurs géométries. Il convient aux conducteurs ronds de diamètre 5 à 20 mm ainsi qu’aux conducteurs plats de 1 à 20 mm. Cette polyvalence simplifie l’intégration sur différents types de barres ou liaisons, tout en aidant à sélectionner la bonne référence pour une installation existante. Le principe de fixation visible sur le produit favorise un montage mécanique simple sur le conducteur concerné.

Signalisation par 7 LED pour une lecture rapide

La présence de tension est indiquée par un ensemble de 7 LED, intégré dans un boîtier de diamètre extérieur 40 mm. Cette configuration offre une lecture lumineuse nette et localisée, bien adaptée à un contrôle visuel de proximité. L’orientation du boîtier associée à la signalisation par LED permet d’obtenir une indication plus facilement perceptible qu’un simple point lumineux unique, notamment lorsque plusieurs appareillages sont regroupés dans un même volume technique.

Format compact pour intégration en poste et équipement HTA

Avec une longueur de 110 mm et un poids de 0,23 kg, cet indicateur permanent de tension reste compact et discret tout en conservant une présence visuelle suffisante. Son encombrement maîtrisé facilite son implantation sur les conducteurs sans surcharger visuellement l’installation. Ce gabarit convient particulièrement lorsque l’on souhaite ajouter une indication lumineuse permanente sur une zone technique déjà dense, tout en gardant une solution lisible et bien positionnée.

Usage adapté aux réseaux 5 à 75 kV

Ce modèle couvre une plage de tension de 5 à 75 kV, ce qui le destine aux applications de signalisation sur réseaux moyenne tension dans cette plage d’utilisation. Il s’agit d’un indicateur unipolaire pensé pour matérialiser la présence de tension de manière permanente. Pour l’acheteur professionnel, cette plage clairement définie permet de vérifier rapidement l’adéquation du produit avec l’installation visée et d’éviter toute confusion avec une variante prévue pour une autre configuration de réseau ou une autre longueur de tige.

Une solution technique pensée pour la visibilité sur installation intérieure

Le CL40010 répond au besoin de visualisation permanente sur installation intérieure, avec une conception centrée sur l’essentiel : fixation directe sur conducteur nu, orientation du boîtier grâce à la tige articulée et lecture lumineuse par 7 LED. Pour les environnements techniques où l’on recherche une indication visuelle claire de présence de tension, ce type d’indicateur constitue une réponse ciblée, lisible et simple à intégrer dans un ensemble de distribution ou de signalisation HTA.
