Collecteur 7 circuits avec débitmètres et purgeurs

Collecteur 7 circuits prêt à intégrer sur une installation de chauffage

Ce collecteur 7 circuits avec débitmètres et purgeurs est conçu pour la distribution et l’équilibrage de plusieurs boucles de chauffage, notamment en plancher chauffant. Sa configuration prémontée facilite la mise en place de l’ensemble sur chantier et permet de raccorder proprement chaque départ sur un seul bloc compact. Avec ses 7 sorties, il répond aux installations nécessitant une répartition claire des circuits tout en conservant une lecture simple des réglages.

Débitmètres intégrés pour un réglage précis de chaque boucle

Chaque circuit est équipé d’un débitmètre, ce qui permet d’ajuster et de visualiser le débit boucle par boucle. Ce point est essentiel pour équilibrer correctement l’installation, éviter les écarts de chauffe entre les zones et affiner le fonctionnement hydraulique lors de la mise en service. Pour l’installateur comme pour l’exploitant, cette lecture directe simplifie les interventions de réglage et le suivi du réseau.

Purgeurs automatiques pour faciliter l’évacuation de l’air

L’ensemble intègre 2 purgeurs automatiques, utiles pour limiter la présence d’air dans le circuit et accompagner le bon fonctionnement du collecteur lors du remplissage et de l’exploitation. Cette configuration participe à une circulation plus régulière dans les boucles et réduit les opérations manuelles au moment de la mise en route. C’est un avantage concret sur les installations hydrauliques où la stabilité du débit et la continuité de circulation sont recherchées.

Corps en technopolymère adapté aux ensembles de distribution modernes

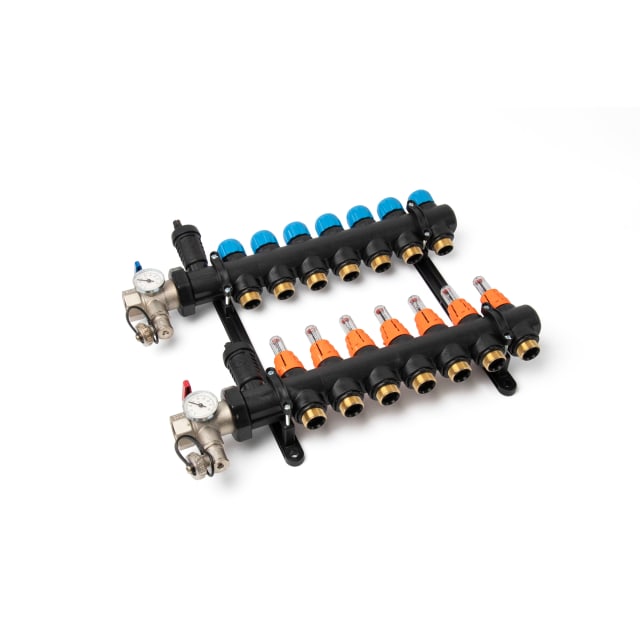

Le collecteur est réalisé en technopolymère, un choix particulièrement adapté aux ensembles de distribution de chauffage. Ce type de conception convient aussi aux installations pouvant assurer le rafraîchissement, avec un usage pensé pour éviter les contraintes liées à la condensation sur le collecteur. Le format illustré montre un ensemble compact avec organes déjà intégrés, ce qui favorise une implantation soignée dans un coffret ou sur une paroi technique.

Raccordements pensés pour une installation chauffage par boucles

Ce modèle dispose d’un raccord principal en 1" et de sorties de circuits en 3/4" type eurocône, une configuration courante pour le raccordement des boucles de plancher chauffant. Cette architecture facilite l’association avec les raccords adaptés aux tubes du réseau et permet une distribution ordonnée des départs et retours. Pour une installation neuve comme en rénovation, cette compatibilité de raccordement aide à sécuriser le choix du bon collecteur sans complexifier la pose.

Encombrement cohérent pour une version 7 départs

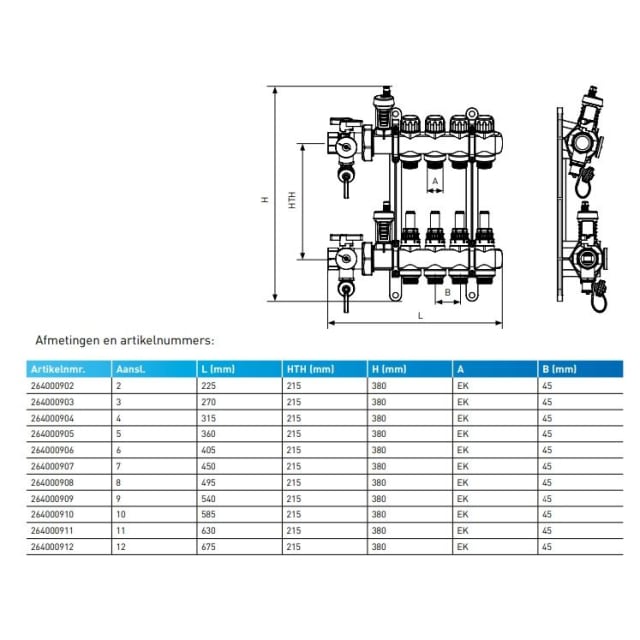

Dans cette version 7 circuits, la longueur du collecteur est de 450 mm, pour une hauteur de 380 mm et une cote complémentaire de 215 mm selon le schéma dimensionnel du produit. Ces dimensions sont utiles pour anticiper l’espace nécessaire dans la zone technique, préparer le positionnement des fixations et organiser le passage des tubes avec davantage de précision. Le format reste lisible et fonctionnel pour centraliser plusieurs boucles sur un seul ensemble.

Une solution claire pour distribuer, équilibrer et exploiter 7 zones

Ce collecteur de chauffage 7 circuits avec débitmètres et purgeurs s’adresse aux installations où la maîtrise de la distribution hydraulique est déterminante. Il permet de centraliser les départs, d’équilibrer les débits et de gérer plus simplement l’air présent dans le réseau, tout en conservant une structure compacte. Pour un plancher chauffant ou un réseau multi-boucles, il apporte une base de raccordement nette, lisible et adaptée à une mise en œuvre technique soignée.
